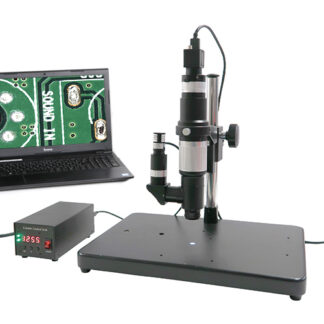

Kính hiển vi kỹ thuật số 4k (Loại chiếu sáng đồng trục) Z4K1200CSLT
Kính hiển vi kỹ thuật số 4k (Loại chiếu sáng đồng trục) Z4K1200CSLT
Cực kỳ rõ nét, chất lượng cao gấp 4 lần Full HD
Chất lượng hình ảnh tương đương với kính hiển vi cao cấp với mức giá phải chăng!
● Kính hiển vi kỹ thuật số 4k
● Lens 4K độ phân giải cao
● Camera 12MP
● Độ phóng đại：23x～230x （※Độ phóng đại là giá trị được quy đổi trên màn hình 17 inches）
● Đi kèm với phần mềm đo đơn giản có thể đo khoảng cách giữa 2 điểm
● Với chiếu sáng đồng trục, cực kỳ thích hợp cho quan sát các bề mặt phẳng có độ phản chiếu cao gần với bề mặt gương (VD: bề mặt kim loại mài, bề mặt mạ, bề mặt miếng silicon mạ, quan sát lượng thâm nhập mối hàn,…)
● Tích hợp nhiều phần mềm phong phú như phần mềm đo, phần mềm tập trung tiêu điểm, phần mềm liên kết hình ảnh
● Đa dạng đáp ứng mọi nhu cầu, phần mềm có thể nâng cấp
So sánh cấu hình độ sáng giữa phần đen và phần trắng (chỗ khoanh đỏ trên thước kính)
Thấu kính cũ
Vùng tiếp xúc giữa phần trắng và phần đen mờ và rộng. Tương quan giữa Cấu hình độ sáng và Tọa độ điểm ảnh tạo thành một đường dốc thoải.
Lens 4K
Vùng tiếp xúc giữa phần đen và phần trắng rõ và rộng. Tương quan giữa Cấu hình độ sáng và Tọa độ điểm ảnh tạo thành một đường dốc đứng.
Vì vậy Hình ảnh có thể đạt được độ nét cao!
Thông số kỹ thuật
Tổng độ phóng đại
23x～230x ※Độ phóng đại là giá trị được quy đổi trên màn hình 17 inches
Khoảng cách làm việc
100mm
Phạm vi tầm nhìn
14.5mmx11.0mm （23x）
1.5mmx1.1mm （230x）
Cảm biến ảnh
1/1.7”CMOS
Số điểm ảnh
12MP
Kích cỡ điểm ảnh
1.85μmx1.85μm
Độ phân giải mặc định （*Tốc độ khung hình）
4000×3036（30fps） * Tốc độ khung hình thực tế sẽ thay đổi phụ thuộc vào tính năng, môi trường thiết lập của máy tính
Môi trường hoạt động
Hệ điều hành đối ứng
Windows 7、8、8.1、10、11
CPU
Intel core i5 trở lên
Bộ nhớ
Trên 8GB
Các thiết bị đi kèm
Camera USB3.0 12MP
Bộ đèn chiếu sáng đồng trục

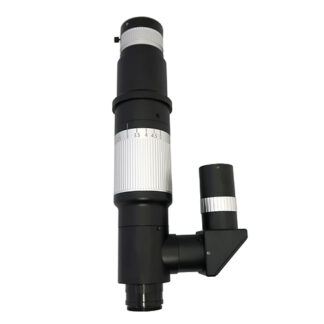

Thấu kính 4K loại đồng trục, độ phân giải cao
Giá ※Có thể chuyển đổi sang giá loại nhỏ
Bọc bảo vệ
Phần mềm xem
Đặc trưng nổi bật
● Kết nối USB3.0
● Được trang bị thấu kính phóng đại quang học 10 lần cho tổng độ phóng đại từ 23x~230x
● Thấu kính thu phóng với chức năng khóa chốt tại từng tỷ lệ phóng đại (nhằm giúp giảm sai số do người đo)
● Có thể chuyển đổi sang giá loại nhỏ
Cách cài đặt phần mềm đo cho Camera
Giới thiệu phần mềm đi kèm
Các tính năng của phần mềm đo lường đơn giản
Lưu hình ảnh
Đo khoảng cách giữa 2 điểm
Hiển thị tỷ lệ
Hiển thị đường kẻ, đường lưới
Tính năng fit in, tính năng zoom kỹ thuật số
Hệ điều hành đối ứng: từ Window 8 trở lên
＊Đây là phiên bản giới hạn các tính năng. Nếu muốn có thêm nhiều tính năng ngoài tính năng đo khoảng cách giữa 2 điểm và tập hợp tiêu điểm, vui lòng mua thêm phần mềm phụ trợ
＊Không đi kèm thước kính hiệu chuẩn
Đo lường
Hiển thị đường kẻ
Hiển thị tỷ lệ
Giới thiệu phần mềm bổ sung
Phần mềm đo lường bổ sung
Phần mềm đo, xử lý hình ảnh nâng cao MFShip
● Tính năng hỗ trợ đo (tự động bắt điểm cạnh) ● Tính năng zoom kỹ thuật số chính xác ● Tập trung tiêu điểm dễ dàng với tính năng tập trung tiêu cuộn
Thước kính hiệu chuẩn
GS-4SQ với 4 mức đơn vị 20μm/100μm/500μm/1mm
【Các hạng mục đo lường】 ●Đo khoảng cách giữa hai điểm ●Đo khoảng cách giữa các đường song song ●Đo khoảng cách giữa các đường song song ngang ●Đo khoảng cách giữa các đường song song dọc ●Đo đường vuông góc ●Đo khoảng cách các tâm hình tròn ●Tọa độ điểm ●Đo góc được tạo bởi 3 điểm ●Đo góc được tạo bởi 4 điểm ●Đo đường tròn được tạo bởi 3 điểm ●Đo hình tròn tùy ý ●Đo hình chữ nhật ●Đo hình elip ●Đo đường thẳng gần đứng ●Đo đường vòng cung tạo 3 điểm, v.v…
【Các tính năng tiện lợi】 ● Tính năng tự động bắt điểm cạnh ● Tính năng zoom kỹ thuật số chính xác ● Hiển thị tỷ lệ ● Tính năng tập trung tiêu điểm ● Tạo báo cáo ● Tính năng liên kết hình ảnh (Tính năng Tiling)
●Tính năng tập trung tiêu điểm
●Tiling (tính năng liên kết hình ảnh)
So sánh giữa Phần mềm xem Viewer（* Phiên bản giới hạn tính năng của phần mềm MFShip）và Phần mềm đo xử lý hình ảnh nâng cao MFShip
● Dưới đây là bảng so sánh những điểm khác biệt chính. Vui lòng chọn theo chức năng yêu cầu
Phần mềm xem Viewer
Phần mềm MFShip
Đo khoảng cách giữa hai điểm
○
○
Đo lường đa tính năng
×
○
Tính năng tự động khớp cạnh
×
○
Tính năng tập trung tiêu điểm
×
○
Tính năng loại bỏ quầng sáng
×
○
Tính năng tổng hợp HDR
×
○
Tính năng liên kết hình ảnh
×
○
Tính năng tạo file Excel
○
○
Hiển thị hình ảnh thu nhỏ của dữ liệu hình ảnh
○
○
Thay đổi tỉ lệ hiển thị màn hình
×
○
Hiển thị đường kẻ
○
○
Hiển thị lưới tỷ lệ
○
○
Hệ điều hành đối ứng
Dưới Windows11
Dưới Windows11
Một loạt các phần mềm tùy chọn có sẵn！
●Chúng tôi có rất nhiều phần mềm tùy chọn như phần mềm đo lường, phần mềm xếp chồng tiêu điểm, phần mềm kiểm tra ngoại quan tự động, phần mềm liên kết hình ảnh và phần mềm đo tỉ lệ than cầu. Tất nhiên, bạn cũng có thể sử dụng các ứng dụng hiện có trên thị trường (※Đối ứng DirectShow)
