Kính hiển vi USB đo chiều cao　USH500CSU-H1-CNX

Có thể đo chiều cao theo đơn vị micromet
Độ chính xác vượt trội có thể đạt được nhờ độ phóng đại cực cao

●Tang bị chỉ báo đo chiều cao

●Độ phóng cực cao tối đa lên đến 2700x!

●Giảm quang sai màu đến mức tối thiểu

●Các cạnh sắc nét hơn

●Tỷ lệ zoom hàng đầu Nhật Bản 12

●Sử dụng Global shutter để ngăn chặn rung lắc màn hình ở khu vực độ phóng đại cao

●Giá chỉ bằng 1/4 so với các máy cao cấp trước đây

●Loại đèn chiếu đồng trục

●Phần mềm đo khoảng cách giữa hai điểm được bao gồm dưới dạng tiêu chuẩn

Liên hệ về sản phẩm 028-3911-2006

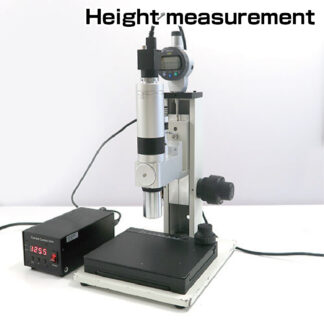

Có thể đo chiều cao (trục Z) bằng chỉ báo đi kèm

Chỉ báo kỹ thuật số ABS được gắn vào giá đỡ chuyên dụng USH

・Phạm vi đo: 25.4mm
・Mức hiển thị tối thiểu: 0.001mm (có thể chuyển đổi 0.001/0.01mm)
・Độ chính xác của chỉ báo: 0.003mm

＜Ví dụ sử dụng: Video đo chiều cao từ màn hình LCD của điện thoại đến bề mặt của miếng dán bảo vệ＞

Tài liệu → Độ chính xác lặp lại của việc đo chiều cao bằng chỉ báo

Chức năng của phần mềm đo lường đơn giản tiêu chuẩn

Lưu ảnh tĩnh (có thể chọn định dạng JPEG / BMP)
Đo khoảng cách giữa hai điểm
Chức năng tạm dừng hình ảnh quan sát (Freeze function)
Lưu / đọc dữ liệu hiệu chuẩn trong quá trình đo
Chức năng điều chỉnh, chức năng thu phóng kỹ thuật số
Hệ điều hành được hỗ trợ: Windows 8 trở lên
Lưu / đọc dữ liệu hiệu chuẩn trong quá trình đo
* Thước kính hiệu chuẩn là một tùy chọn được bán riêng.

Toàn bộ các thiết bị tiêu chuẩn


Camera USB3.0 5MP	Ống kính zoom độ phóng đại cực cao	Vật kính


Chân đế chuyên dụng với góc điều chỉnh thô và tinh	Chỉ báo kỹ thuật số ABS	Đèn chiếu đồng trục có thể điều chỉnh độ sáng


Bàn XY đơn giản	Phần mềm Viewer

Đặc trưng sản phẩm

lý do giá lại rẻ vậy ?

: Chúng tôi lấy những tính năng cần và bỏ qua các tính năng mà chúng tôi cần thiết. Chức năng tự động lấy nét và xếp chồng tiêu điểm không thêm vào mà tập trung nhiều vào ống kính để quan sát hình ảnh rõ ràng hơn. Mời các bạn xem những hình ảnh chất lượng cao được quan sát bằng ống kính cấp cao nhất của Nhật Bản này.

: * Chúng tôi luôn chấp nhận yêu cầu kiểm tra. Xin cứ thoải mái liên lạc với chúng tôi.

Sự tuyệt vời là ở đây là! 1. Giảm quang sai màu đến mức thấp nhất! Quan sát bề mặt của đồng 10 yên 1000 lần

: Trường hợp quan sát bằng SH140CCD-R2
Tùy vật quan sát mà khi ở độ phóng đại siêu cao vượt quá 1000 lần, hiện tượng tách màu xảy ra do sự khác biệt về bước sóng .

: Khi quan sát bằng USH500CS-H1
Không gây hiện tượng tách màu dù ở độ phóng đại siêu cao vượt quá 1000 lần. Quang sai và quang sai màu được giảm đến mức cao nhất! Hình ảnh các góc cạnh sắc nét hơn ngay cả khi ở độ phóng đại cao.

Các cạnh sắc nét hơn! Quan sát bề mặt cao su đen ở 1000x

: Khi quan sát bằng SH140CCD-R2

: Khi quan sát bằng USH500CS-H1 hình ảnh rõ nét, góc cạnh rõ ràng.

Quan sát ở độ phóng đại cực cao

Khi quan sát ở độ phóng đại siêu cao (trên 1000 lần), phần cạnh của vật thể quan sát không tránh khỏi bị mờ do ảnh hưởng của quang sai. Quang sai là một trong những hiệu suất của ống kính. Quang sai có thể được ngăn chặn ở một mức độ nào đó bằng cách chọn ống kính. Tuy nhiên nó cũng ảnh hưởng rất nhiều đến giá thành sản phẩm nên tùy đối tượng cần quan sát mà sử dụng các loại thấu kính khác nhau.

Shodensha cung cấp
(1) thấu kính phóng đại siêu cao đa năng
(2) thấu kính phóng đại siêu cao với tính năng cực cao.

Quan sát mẫu trên tấm silicon ở 1200x với hai thấu kính.

: Trong trường hợp thấu kính đa năng (SH140CCD-2R)
Với thấu kính chuyên dụng, một vật thể có độ cao 1 μm sẽ có các cạnh lồi lên và có vẻ như được tích hợp.
● Tiêu chí sử dụng thích hợp
Khi có vật thể có kích thước 1 μm mà không đến gần, có thể xác nhận sự hiện diện của vật bằng thấu kính đa năng.
VÌ vậy bạn có thể sử dụng nó để kiểm tra chất lạ, sự hiện diện hoặc không có của các mẫu, v.v.

: Đối với thấu kính hiệu suất cao (USH500CS-H1)
Với thấu kính hiệu suất cao, các đối tượng có độ cao 1 μm cũng có thể được kiểm tra riêng lẻ.
● Mục tiêu sử dụng thích hợp
Thấu kính hiệu suất cao là cần thiết để quan sát bề mặt với những thay đổi ở mức 1 μm và quan sát hạt với các hạt cùng màu được tập hợp lại.

Thông số kỹ thuật

Thông số kỹ thuật tổng thể

Số hiệu: USH500CSU-H1-CNX

Độ phóng đại: 230x-2700x * Độ phóng đại là giá trị được tính toán được chuyển đổi sang màn hình 17 inch.

Phạm vi tầm nhìn: 1.5mm×1.25mm（230x）　0.12mm×0.1mm（2700x）

Hệ điều hành tương thích: Windows 10、11

Bộ nhớ: 8GB trở lên

Camera

Cảm biến ảnh: 1/2”CMOS

Số điểm ảnh: 5.0MP

Độ phân giải: 2600×2160

Tỷ lệ khung hình: 2600×2160（59.8fps） * Tốc độ khung hình thực tế sẽ thay đổi tùy thuộc vào hiệu suất của máy tính của bạn và môi trường cài đặt.

Kết nối: USB3.0

CPU cơ bản: Intel core i5 trở lên

Ống kính

Khoảng cách thao tác: 14mm Gần như ổn định bất kể độ phóng đại.

Giới thiệu phần mềm tùy chọn

Chúng tôi có nhiều phần mềm tùy chọn!

●Chúng tôi cũng có nhiều phần mềm tùy chọn như đo lường, xếp chồng tiêu điểm, kiểm tra ngoại quan tự động, ghép nối hình ảnh và đo tỷ lệ hình cầu than chì.
Tất nhiên, bạn cũng có thể sử dụng ứng dụng có sẵn trên thị trường (tương thích * DirechShow) mà bạn hiện đang sử dụng.

Phần mềm đo lường tùy chọ

Phần mềm đo lường xử lý hình ảnh đa chức năng MFShip

●Chức năng hỗ trợ đo lường (tự động bắt điểm)
●Chức năng thu phóng kỹ thuật số chính xác
●Tiện lợi! Chức năng xếp chồng tiêu điểm
Kèm thước hiệu chuẩn GS-4SQ
(với 4 loại thang đo với gia số 20µm / 100µm / 500µm / 1mm)

【Mục đo lường】
●Khoảng cách giữa hai điểm
●Khoảng cách giữa các đường song song
●Khoảng cách giữa các đường song song ngang
●Khoảng cách giữa các đường song song dọc
●Khoảng cách dọc
●Khoảng cách giữa các tâm vòng tròn
●Tọa độ điểm
●Đo góc với 3 điểm
●Đo góc với 4 điểm
●Đo đường kính với 3 điểm
●Đo đường kính (vòng tròn) với đa điểm
●Hình chữ nhật
●Hình elip
●Đường thẳng gần đúng
●Cung được chỉ định ba điểm, v.v.

【Chức năng hữu ích】
・Chức năng tự động bắt điểm
・Chức năng zoom kỹ thuật số chính xác
・Hiển thị tỷ lệ
・Chức năng tổng hợp tiêu điểm
・Tạo báo cáo
・Chức năng ghép nối hình ảnh (tilling)
