1. Kích thước hạt là gì?



Tùy thuộc vào vật liệu kim loại mà tính chất cơ học của nó (độ bền trước các ngoại lực như lực kéo và lực cắt)
Các vật liệu kim loại khác nhau tùy thuộc vào mục đích (ví dụ: sự hiện diện của kim loại) và cần sử dụng vật liệu kim loại tùy theo mục đích.
Xử lý nhiệt cũng làm thay đổi cấu trúc kim loại và thay đổi tính chất cơ học của nó.
Vì vậy, phân tích kích thước hạt là một thử nghiệm quan trọng để đảm bảo chất lượng sản phẩm.



→Phân tích kích thước hạt của cấu trúc kim loại là gì?





2. Cách đo kích thước hạt



① So sánh trực quan giữa sơ đồ chuẩn và kính hiển vi luyện kim (phương pháp so sánh)
② So sánh quan sát đồng thời bằng cách kết hợp micromet thị kính vào kính hiển vi luyện kim (phương pháp so sánh)
③ Tính toán bằng cách kết hợp micromet thị kính vào kính hiển vi luyện kim và so sánh các quan sát đồng thời (phương pháp cắt)
④ Đo kích thước hạt bằng phần mềm sử dụng camera (phương pháp đếm/vuông phương, phương pháp cắt)

Bốn mẫu này là phổ biến.



→Phân tích kích thước hạt của cấu trúc kim loại là gì?



3. Tự động đo kích thước hạt kim loại bằng phần mềm



Với phương pháp ④ trên, kích thước hạt có thể được đo tự động bằng phần mềm, tăng hiệu quả.

金属顕微鏡の詳細はこちら



顕微鏡用USB3.0カメラ（500万画素） HDCT-500DN3



粒子解析ソフトウェア G-S Measure（日鉄テクノロジー株式会社製）





4. Thêm nhiều chức năng hữu ích của phần mềm đo kích thước hạt

① Phương pháp so sánh



Đây là phương pháp đo dựa trên kiểm tra trực quan. Đặt một mẫu như cấu trúc kim loại dưới kính hiển vi,
“Quan sát bằng kính hiển vi” và “Sơ đồ tiêu chuẩn kích thước hạt (x100) JIS G 0551” và “Sơ đồ tiêu chuẩn in.
So sánh nó với micromet thị kính (mặt kẻ ô).
Phương pháp này tính toán kích thước hạt từ sơ đồ tiêu chuẩn gần nhất.



Với phần mềm này, bạn có thể chỉ cần chọn sơ đồ tiêu chuẩn trong khi quan sát hình ảnh camera kính hiển vi trong thời gian thực.
Tính kích thước hạt. Hiển thị sơ đồ tiêu chuẩn chồng lên hình ảnh camera kính hiển vi theo thời gian thực
Đây là một tính năng tiện lợi.







②Phương pháp đếm/vuông phương, phương pháp cắt



Phương pháp cắt là viết một mẫu (đường thử) lên ảnh kính hiển vi đã chụp và sau đó
Tìm độ dài đoạn thẳng trung bình trên mỗi hạt tinh thể khi mẫu đi qua bên trong hạt tinh thể và tính kích thước hạt.
Đây là cách tính toán nó.

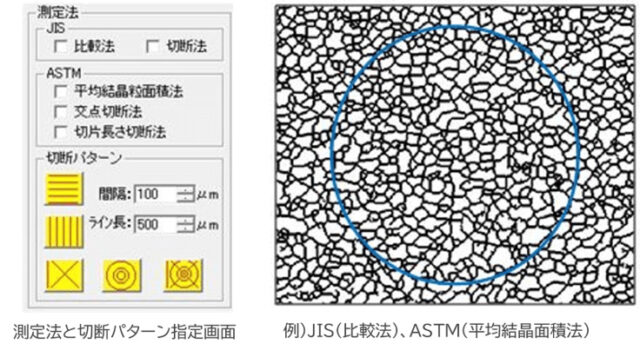

＜Measurement Display Example＞ ASTM (Intersection Interception Method, Slice Length Comparison Method)
After measurement, areas where grain boundaries intersect the cutting pattern are displayed in blue.
※ The image example measures a range of 1000×1000 dots at a microscope magnification of 100 times.



5. Summary



If frequent crystal grain size measurements are required, using the convenient features of this crystal grain size measurement software for automated measurements is the key to streamlining operations.
