Hỗ trợ megapixel kết hợp với tính năng của camera !
Kích thước nhỏ gọn và lý tưởng cho các ứng dụng nhúng!
Khoảng cách làm việc loại 110mm

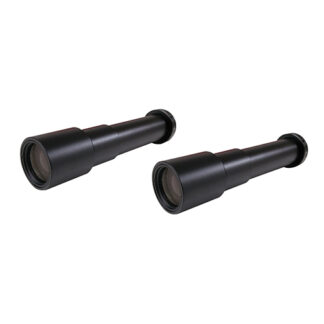

Ống kính Telecentric tương thích megapixel (loại W.D.110mm)
Hỗ trợ megapixel kết hợp với tính năng của camera !
Thông số
| Model | RTK-05-M110 | RTK-08-M110 | RTK-1-M110 | RTK-1.5-M110 | RTK-2-M110 | RTK-3-M110 | RTK-4-M110 |
| Tỉ lệ quang học | 0.5x | 0.8x | 1ｘ | 1.5x | 2ｘ | 3x | 4ｘ |
| Khoảng cách thao tác （W.D） |
110.8mm | 110.1mm | 110.5mm | 110.1mm | 110.6mm | 111.4mm | 110.5mm |
| Độ sâu trường ảnh ※1 |
3.03mm | 1.31mm | 0.82mm | 0.42mm | 0.27mm | 0.14mm | 0.11mm |
| Khả năng phân giải ※2 |
12.7μm | 8.8μm | 6.9μm | 5.2μm | 4.5μm | 3.6μm | 3.7μm |
| Số khẩu độ （N.A） |
0.026 | 0.038 | 0.049 | 0.064 | 0.075 | 0.094 | 0.091 |
| Giá trị F hữu dụng | 9.4 | 10.3 | 10.2 | 11.7 | 13 | 16 | 21.9 |
| Biến dạng TV | -0.009％ | -0.026％ | -0.0007％ | 0.024％ | -0.018％ | 0.008％ | -0.004％ |
| trọng lượng | 128g | 103g | 105g | 108g | 113g | 160g | 120g |
| Camera tương thích | Loại 1/2 | Loại 1/2 | Loại 1/2 | Loại 1/2 | Loại 1/2 | Loại 1/2 | Loại 1/2 |
| Mount | C Mount | C Mount | C Mount | C Mount | C Mount | C Mount | C Mount |
| Phạm vi quan sát Camera 1/3 inch (H x V) |
9.6mmx7.2mm | 6mmx4.5mm | 4.8mx 3.6mm | 3.2mmx2.4mm | 2.4mmx1.8mm | 1.6mmx1.2mm | 1.2mmx0.9mm |
| Phạm vi quan sát Camera 1/2 inch (H x V) |
12.8mmx9.6mm | 8mmx6mm | 6.4mmx4.8mm | 4.27mmx3.2mm | 3.2mmx2.4mm | 2.13mmx1.6mm | 1.6mmx1.2mm |
※1 Giá trị tính toán được tính toán với đường kính vòng tròn sai số là 40 μm
※2 Độ phân giải lý thuyết được tính ở bước sóng 550 nm
Đặc điểm chính
Thấu kính viễn tâm là thấu kính có độ phóng đại không đổi tại bất kỳ vị trí nào trong khoảng thao tác
Không có sự thay đổi về độ phóng đại trong độ sâu trường ảnh.
Không có sự biến dạng hình ảnh do trường nhìn và độ chính xác của phép đo hình dạng của các bộ phận sâu được cải thiện đáng kể.
Không có sự thay đổi về độ phóng đại trong độ sâu trường ảnh.
Không có sự biến dạng hình ảnh do trường nhìn và độ chính xác của phép đo hình dạng của các bộ phận sâu được cải thiện đáng kể.
Đặc điểm ống kính Telecentric
1.Có thể được sử dụng như một ống kính macro có độ phóng đại trung bình đến cao.
→ Giá sẽ cao hơn ống kính macro, nhưng hiệu suất cũng sẽ được cải thiện.
2.Không bị biến dạng hình ảnh trong độ sâu tiêu điểm nhìn quan sát.
→Giảm sai số khi đo kích thước.
3.Giảm biến dạng xung quanh vật do thị sai
4.Bạn có thể chọn độ dài tiêu cự.
 |
(Loại khoảng cách ngắn WD65mm và loại khoảng cách dài WD110mm có sẵn) |
5.Khi sử dụng với hệ thống chiếu sáng đồng trục, có thể giảm độ chiếu sáng không đồng đều vào vật nhìn
Có sẵn loại không đồng trục và loại chiếu sáng đồng trục
Ví dụ sử dụng
So sánh giữa sử dụng Telecentric và sử dụng ống kính macro
 sử dụng ống kính macro |
 sử dụng Telecentric |
Nếu bạn sử dụng ống kính macro, thị sai giữa tâm và rìa của màn hình sẽ bị bóp méo ngay cả khi bạn chụp đối tượng quan sát trực tiếp từ trên xuống .
Tuy nhiên, khi sử dụng Telecentric sự biến dạng do thị sai trung tâm và cạnh của màn hình là cực kỳ nhỏ, nên nên hình thu được sẽ có độ chính xác cao.
Tuy nhiên, khi sử dụng Telecentric sự biến dạng do thị sai trung tâm và cạnh của màn hình là cực kỳ nhỏ, nên nên hình thu được sẽ có độ chính xác cao.
