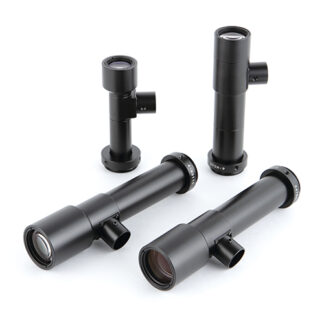

ống kính Telecentric tương thích với megapixel (tương thích với ánh sáng đồng trục, loại W.D.110 mm)

Hỗ trợ megapixel hợp với tính năng của camera!
Kích thước nhỏ gọn và lý tưởng cho các ứng dụng nhúng!
Tương thích chiếu sáng đồng trục, khoảng cách làm việc loại 110 mm)





●Hỗ trợ megapixel
●Thấu kính viễn tâm một mặt với cấu trúc hướng tâm ở mặt đối tượng
●Kích thước nhỏ gọn, lý tưởng cho các ứng dụng nhúng
●Thiết kế có độ tương phản cao cho phép bạn quan sát rõ ràng vật bóng , ánh sáng trắng đen
●Giá thành thực tế thấp nhưng hiệu quả cao

Liên hệ về sản phẩm phone028-3911-2006

Thông số



Mpdel RTK-05F-M110 RTK-08F-M110 RTK-1F-M110 RTK-1.5F-M110 RTK-2F-M110 RTK-3F-M110 RTK-4F-M110
Tỉ lệ quang học 0.5x 0.8x 1ｘ 1.5x 2ｘ 3x 4ｘ
Khoảng cách thao tác
（W.D）		 110.8mm 110.1mm 110.5mm 110.1mm 110.6mm 111.4mm 110.5mm
Độ sâu trường ảnh
※1		 3.03mm 1.31mm 0.82mm 0.42mm 0.27mm 0.14mm 0.11mm
Khả năng phân giải
※2		 12.7μm 8.8μm 6.9μm 5.2μm 4.5μm 3.6μm 3.7μm
Số khẩu độ
（N.A）		 0.026 0.038 0.049 0.064 0.075 0.094 0.091
Giá trị F hữu dụng 9.4 10.3 10.2 11.7 13 16 21.9
Biến dạng TV -0.009％ -0.026％ -0.0007％ 0.024％ -0.0018％ 0.008％ -0.004％
trọng lượng 131g 106g 108g 110g 115g 166g 121g
Camera tương thích Loại 2/3 Loại 2/3 Loại 2/3 Loại 2/3 Loại 2/3 Loại 2/3 Loại 2/3
Mount C Mount C Mount C Mount C Mount C Mount C Mount C Mount
Phạm vi quan sát
Camera 1/3 inch
(H x V)		 9.6mmx7.2mm 6mmx4.5mm 4.8mx 3.6mm 3.2mmx2.4mm 2.4mmx1.8mm 1.6mmx1.2mm 1.2mmx0.9mm
Phạm vi quan sát
Camera 1/2 inch
(H x V)		 12.8mmx9.6mm 8mmx6mm 6.4mmx4.8mm 4.27mmx3.2mm 3.2mmx2.4mm 2.13mmx1.6mm 1.6mmx1.2mm



※1 Giá trị tính toán được tính toán với đường kính vòng tròn sai số là 40 μm
※2 Độ phân giải lý thuyết được tính ở bước sóng 550 nm




Đặc điểm chính

Thấu kính viễn tâm là thấu kính có độ phóng đại không đổi tại bất kỳ vị trí nào trong khoảng thao tác
Không có sự thay đổi về độ phóng đại trong độ sâu trường ảnh.
Không có sự biến dạng hình ảnh do trường nhìn và độ chính xác của phép đo hình dạng của các bộ phận sâu được cải thiện đáng kể.




Đặc điểm ống kính Telecentric

1.Có thể được sử dụng như một ống kính macro có độ phóng đại trung bình đến cao.



→　 Giá sẽ cao hơn ống kính macro, nhưng hiệu suất cũng sẽ được cải thiện.






2.Không bị biến dạng hình ảnh trong độ sâu tiêu điểm nhìn quan sát.



　→Giảm sai số khi đo kích thước.






3.Giảm biến dạng xung quanh vật do thị sai






4.Bạn có thể chọn độ dài tiêu cự.

USBカメラ (Loại khoảng cách ngắn WD65mm và loại khoảng cách dài WD110mm có sẵn)

5.Khi sử dụng với hệ thống chiếu sáng đồng trục, có thể giảm độ chiếu sáng không đồng đều vào vật nhìn　

テレセントリックレンズテレセントリックレンズ

Có sẵn loại không đồng trục và loại chiếu sáng đồng trục




Ví dụ sử dụng

So sánh giữa sử dụng Telecentric và sử dụng ống kính macro

マクロレンズ使用時
sử dụng ống kính macro		 テレセントリックレンズ使用時
sử dụng Telecentric



Nếu bạn sử dụng ống kính macro, thị sai giữa tâm và rìa của màn hình sẽ bị bóp méo ngay cả khi bạn chụp đối tượng quan sát trực tiếp từ trên xuống .
Tuy nhiên, khi sử dụng Telecentric sự biến dạng do thị sai trung tâm và cạnh của màn hình là cực kỳ nhỏ, nên nên hình thu được sẽ có độ chính xác cao.
