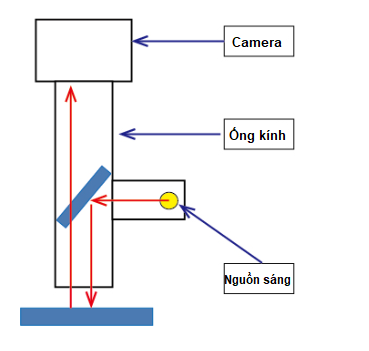

Đèn chiếu sáng đồng trục chủ yếu được sử dụng để quan sát các bề mặt “phẳng” và “có độ bóng”, tuy nhiên, do trục chiếu sáng và trục quan sát trùng nhau, nó có thể được áp dụng cho việc quan sát đáy lỗ.
Tuy nhiên, do đặc điểm của đèn chiếu đồng trục, bề mặt đáy lỗ cần phẳng và có độ bóng.
Ngoài ra, trong trường hợp đường kính lỗ lớn và độ sâu đến đáy lỗ thấp, có thể sử dụng đèn chiếu vòng để quan sát.

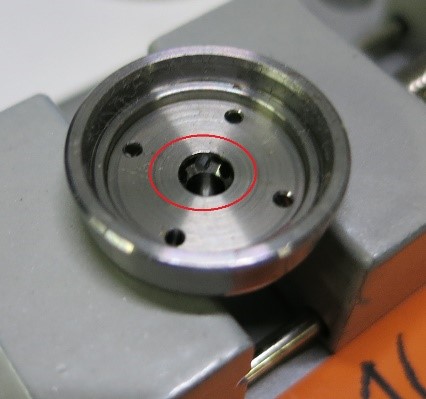

(Ví dụ 1) φ3.5mm, độ sâu 8mm
Bề mặt có độ bóng, nhưng có đáy lỗ hình chóp.
|

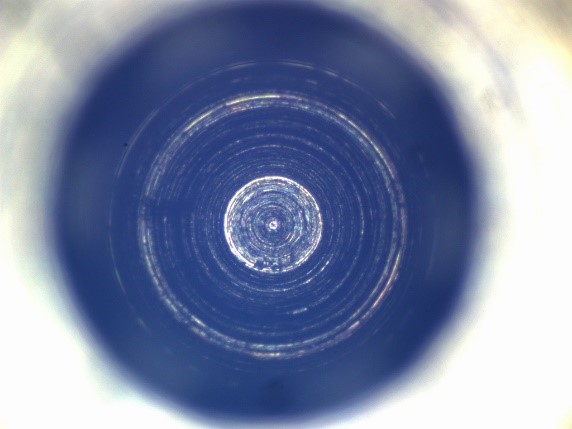

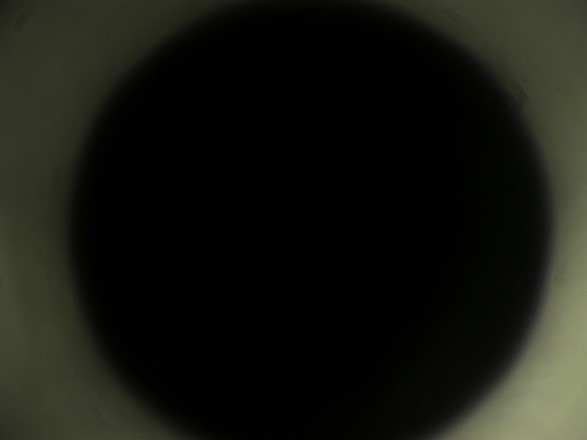

＜Quan sát bằng đèn đồng trục＞
|

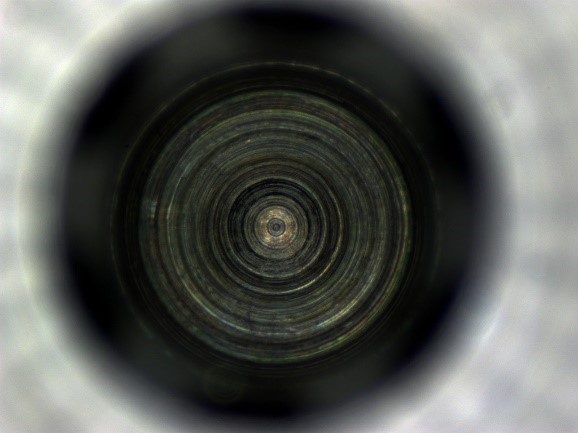

＜Quan sát bằng đèn LED vòng＞
|
- Vì đáy lỗ có hình chóp, nên chúng tôi đề xuất đèn LED vòng sẽ thuận lợi hơn cho việc quan sát.

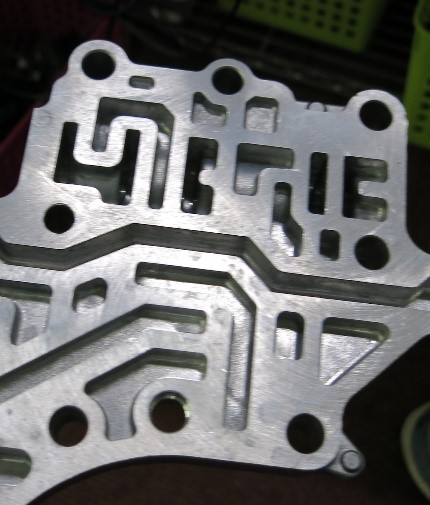

(Ví dụ 2) φ6.5mm, độ sâu 20mm
Do thực hiện đúc khuôn áp lực nên bề mặt không có độ bóng nhiều.
Bề mặt đáy lỗ phẳng.
|

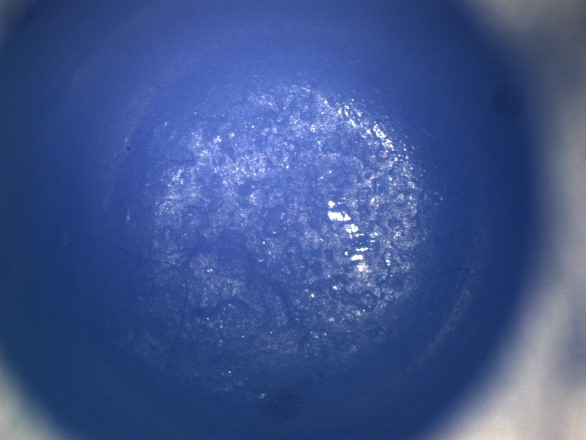

＜Quan sát bằng đèn đồng trục＞ |

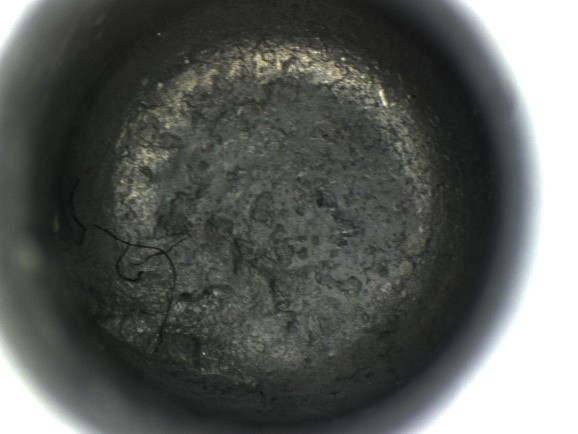

＜Quan sát bằng đèn LED vòng＞
|
* Bề mặt đáy lỗ phẳng nhưng không có độ bóng, vì vậy sử dụng đèn LED vòng phù hợp hơn so với đèn chiếu đồng trục.
(Ví dụ 3) φ3.5mm, độ sâu 40mm
Đáy lỗ phẳng và có độ bóng.
|

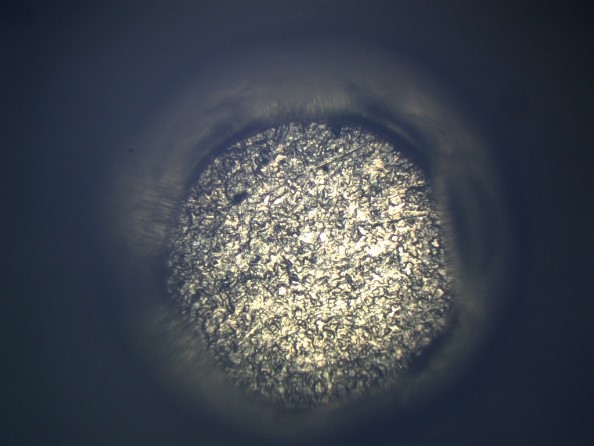

＜Quan sát bằng đèn đồng trục＞
|
＜Quan sát bằng đèn LED vòng＞
|
* Do có lỗ sâu, đèn LED vòng không thể chiếu sáng đến đáy. Tuy nhiên, vì bề mặt đáy lỗ phẳng và có độ bóng nên có thể quan sát bằng đèn chiếu đồng trục.
