Thường thì khi nhìn vào bề mặt kim loại bằng kính hiển vi, việc quan sát bằng bộ kính hiển vi siêu phóng đại cao kết hợp với ánh sáng trục là phổ biến.

Tuy nhiên, trong lĩnh vực quan sát kim loại có sẵn một loại kính hiển vi được gọi là “kính hiển vi kim loại” (metallographic microscope), thiết kế chuyên biệt cho lĩnh vực này, có thể lắp đặt camera để quan sát. (Kính hiển vi kim loại có kích thước thân máy lớn, khoảng 203x255x421 mm (C x R x Cao).

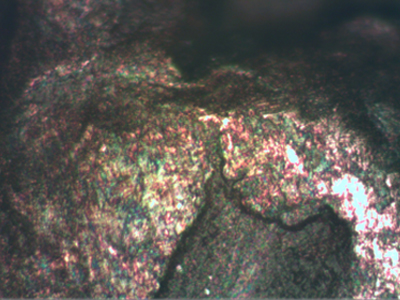

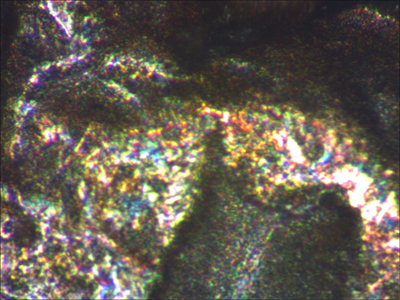

Microscope USB độ phóng đại siêu cao　NSH500CSU quan sát kim loại		Khi sử dụng kính hiển vi kim loại GR3400J để quan sát kim loại

Microscope USB độ phóng đại siêu cao　
NSH500CSU

Độ phóng đại là hơn 1000 lần và đáp ứng được tiêu cự dài 35mm.

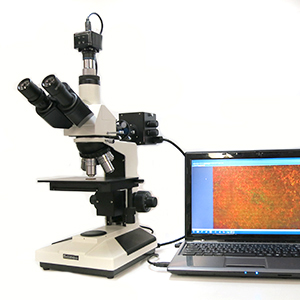

Kính hiển vi kim loại GR3400J kết hợp với camera USB3.0 HDCT-501DN3

Được trang bị nhiều loại bộ lọc khác nhau, cho phép quan sát rộng rãi từ cấu trúc kim loại đến các ứng dụng khác.

Hình dáng bên ngoài hơi khác nhau giữa kính hiển vi phóng đại cực cao và kính hiển vi luyện kim.
Ngay cả khi sử dụng cùng một hệ thống chiếu sáng đồng trục, hình thức sẽ khác nhau.

Chúng tôi sẽ chọn mô hình đáp ứng nhu cầu của bạn. Vui lòng liên hệ với bộ phận hỗ trợ kỹ thuật.

Thông số kỹ thuật

Thông số kỹ thuật tổng thể

Camera

Ống kính

Đèn chiếu

Tính năng của phần mềm đo lường đơn giản

Có thể quan sát hình ảnh trực tiếp.

Có thể hiển thị đồng thời hình ảnh trực tiếp và hình ảnh đã lưu.

Lưu trữ hình ảnh tĩnh (định dạng JPEG, BMP).

Tính năng dừng tạm thời hình ảnh quan sát (tính năng Freeze).

Đo lường khoảng cách hai điểm tùy ý.

Hệ điều hành tương thích：WindowsXP、Vista、7、8、10（32bit・64bit）

Lưu và đọc dữ liệu hiệu chỉnh trong khi đo lường. ※Thước kính dùng để đo lường là sản phẩm bán rời.

Phần mềm đo lường nâng cao MeasurePRO

Phần mềm đo lường nâng cao do công ty chúng tôi phát triển.
Ngoài tính năng đo lường hình ảnh, còn có thể hiển thị nhiều đường chéo, hiển thị chỉ số, so sánh với hình ảnh lưu trữ, nhập lời đánh giá.
Trang bị tính năng xuất dữ liệu ra file Excel

Hạng mục đo lường

[Khoảng cách 2 điểm]
[Góc giữa 3 điểm ]
[Góc giữa 4 điểm ]
[Đường kính hình tròn]
[Khoảng cách giữa 2 tâm tròn]
[Đường vuông góc]
[Diện tích]
Tính năng tiện lợi

・Xuất dữ liệu ra file Excel
・Hiển thị nhiều đường chéo
・Hiển thị trục chỉ số XY
・Hiển thị chỉ số đơn vị
・Hiển thị 2 màn hình của hình ảnh lưu trữ và hình ảnh quan sát hiện tại.
・Nhập lời nhận xét tùy ý.

MeasurePRO-Ex

Ngoài toàn bộ tính năng của phần mềm đo lường（MeasurePRO）,
còn có thêm tính năng tổng hợp tiêu cự.
Trang bị 2 thước kính dùng để hiệu chỉnh（GS-0.2、GS-0.5）
Có thể đo lường ngay trên màn hình một cách đơn giản.

Hạng mục đo lường

[Khoảng cách giữa 2 điểm]
[Góc giữa 3 cạnh]
[Góc giữa 4 cạnh]
[Đường kính hình tròn]
[Khoảng cách giữa 2 tâm tròn]
[Đường vuông góc]
[Diện tích]
Tính năng tiện lợi

・Tính năng tổng hợp tiêu điểm

So sánh phần mềm đo lường nâng cao（MeasurePRO）với phần mềm đo lường đa tính năng（MeasurePRO-Ex）

　・Tổng hợp những điểm khác biệt chủ yếu trong bảng bên dưới. Hãy lựa chọn những tính năng cần thiết với nhu cầu sử dụng.

	MeasurePRO-Ex	MeasurePRO
Khoảng cách 2 điểm	○	○
Tính năng tổng hợp tiêu điểm	○	✕
Xuất file Excel	○	○
Hiển thị hình ảnh thu nhỏ của dữ liệu.	○	○
Thay đổi độ phóng đại của hình ảnh hiển thị.	○	○
Hiển thị đường chéo	nhiều đường	nhiều đường
Grid	○	○
Hiển thị trục chỉ số XY	○	○
Hệ điều hành tương thích Windows XP、Vista、7、8 and 10 （32bit・64bit）	○	○

Quan sát cấu tạo kim loại
