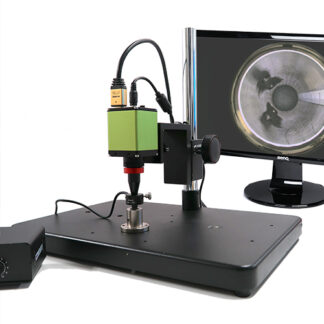

MICROSCOPE QUAN SÁT BỀ MẶT BÊN TRONG LỖ – PHL200BA

Quan sát toàn diện 360⁰ bề mặt bên trong!



● Thấu kính tối ưu để quan sát bề mặt bên trong của lỗ với trường quan sát 360°.
● Ứng dụng chiếu sáng tối ưu cho quan sát ống dài hẹp φ8mm~φ50mm.
● Sử dụng thấu kính sâu với cảm biến ảnh tối ưu cho quan sát ống. Hơn nữa, có thể điều chỉnh độ sâu trường ảnh với thấu kính khẩu độ.
● Với hiệu ứng mắt cá, có thể quan sát phạm vi rộng bên trong lỗ.



Có sẵn máy ghi Recorder để lưu ảnh và video.

※ Không bao gồm màn hình.

Liên hệ về sản phẩm phone028-3911-2006

HÌNH ẢNH MINH HỌA THỰC TẾ

1. Thích hợp để quan sát lỗ nhỏ đường kính φ8mm~φ50mm

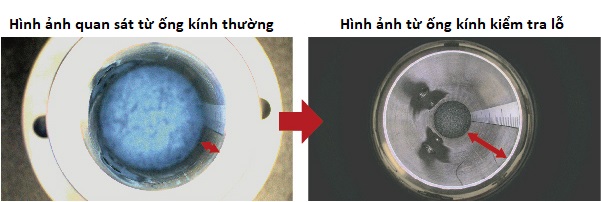

● Quan sát bề mặt bên trong lỗ φ30mm

フランジ観察




Phạm vi quan sát: hẹp Phạm vi quan sát: rộng
Độ sâu trường ảnh (khoảng cách có thể lấy được tiêu điểm cùng một lúc): nông  Độ sâu trường ảnh (khoảng cách có thể lấy được tiêu điểm cùng một lúc): sâu

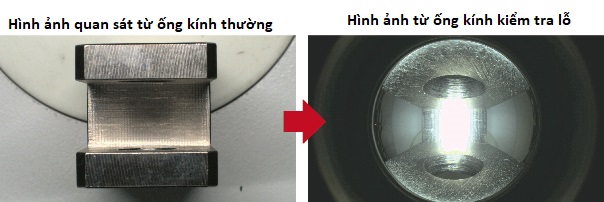

● Quan sát mặt trong của thanh kim loại hình chữ U





Phạm vi quan sát: hẹp Phạm vi quan sát: rộng
Độ sâu trường ảnh (khoảng cách có thể lấy được tiêu điểm cùng một lúc): nông  Độ sâu trường ảnh (khoảng cách lấy nét đồng thời): sâu












Đặc điểm nổi bật của sản phẩm

Đặc điểm 1: Sử dụng ống kính 178° (kính hiển vi kiểm tra lỗ)


Góc nhìn của ống kính là 178 °.
Góc nhìn được mở rộng gần 180° như hình dưới đây.








Có thể quan sát toàn cảnh 360 độ




Với góc nhìn mắt cá, có thể quan sát toàn bộ bề mặt bên trong lỗ.












Đặc điểm 2: Sử dụng ống kính mắt cá có độ sâu trường ảnh






Có thể quan sát bên trong lỗ mà không cần phải luồn ống kính vào lỗ

フランジ観察 穴観察マイクロスコープ







Đường kính lỗ φ8mm~φ100mm, độ sâu tối đa của lỗ tương đồng với đường kính lỗ ( Ví dụ: đường kính 100m +> độ sâu 100mm).
Ban đầu sử dụng ống kính có độ sâu trường ảnh rộng. Có thể điều chỉnh độ sâu trường ảnh bằng cơ chế khẩu độ đi kèm.








Có thể thấy được độ sâu trường ảnh của camera mắt cá rõ nét hơn so với ảnh chụp bằng camera tiêu cự cố định.













Đặc điểm 3 : Khó giảm xóc vì không cần phải đưa ống kính vào vật đối tượng


Không cần cho ống kính kiểm tra lỗ vào lỗ vì tầm nhìn của ống kính lên đến 178 độ.
Dù để ống kính ở đầu lỗ hoặc đưa vào trong, cũng có thể giảm khả năng gây tổn thương cho đối tượng soi với kích thước đầu ống kính vài mm.



Ngay cả khi lỗ sâu, chỉ cần đưa ống kính vào bên trong lỗ một chút cũng có thể quan sát toàn bộ bề mặt bên trong của lỗ.













Đặc điểm 4: Ống kính tương thích C Mount


Cマウント対応

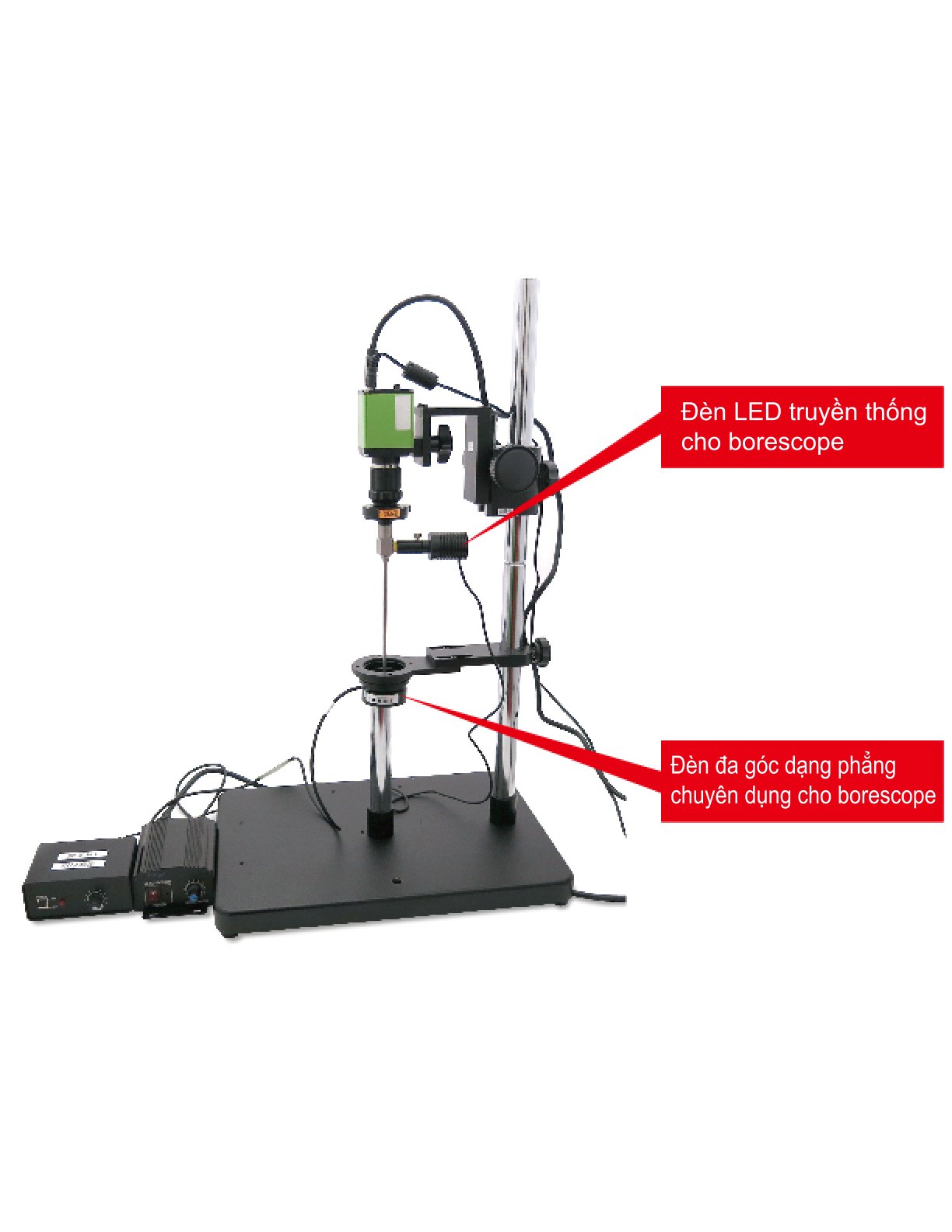

Đặc điểm 5: Tích hợp đèn LED tròn đường kính cực nhỏ tương ứng với đường kính lỗ

Đèn LED tròn đường kính cực nhỏ tương thích với lỗ đường kính từ φ8mm~φ50mm

(trường hợp với Microscope PHL200BA)

Phụ kiện

● Ống kính kiểm tra lỗ

● Đèn LED vòng nhỏ (có bộ chuyển đổi)

● Camera HD

● Bộ chuyển đổi AC

● Cáp HDMI

● Giá đỡ camera






Thông số kỹ thuật

Thông số kỹ thuật tổng thể

Số hiệu
PHL200BA
Đường kính lỗ đối ứng
Trong khoảng φ8mm~φ50mm
Độ sâu lỗ đối ứng
Khoảng 50mm
Góc quan sát
178°
Kích cỡ điểm ảnh
3.75μm x 3.75μm
Độ F
2.8~16

Camera

Cảm biến ảnh
1/2″ CMOS
Độ phân giải
1920×1080(Full-HD)
Tỷ lệ khung hình
50fps

Ống kính

Khoảng cách chụp gần nhất
5mm~
