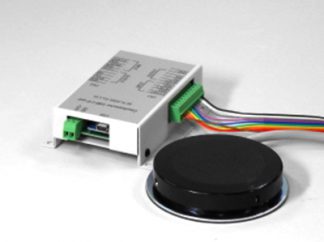

Có thể tạo một hệ thống kiểm tra hình ảnh đơn giản bằng cách kết nối thiết bị này với phần mềm kiểm tra ngoại quan-kiểm tra hình ảnh.
Có thể kết nối với PLC, nên sẽ tiết kiệm được thời gian và chi phí khi tạo một hệ thống kiểm tra hình ảnh.
Tham khảo thông số kỹ thuật ở đây.
Phần mềm đo lường nâng cao do công ty chúng tôi phát triển.
Ngoài tính năng đo lường hình ảnh, còn có thể hiển thị nhiều đường chéo, hiển thị chỉ số, so sánh với hình ảnh lưu trữ, nhập lời đánh giá.
Trang bị tính năng xuất dữ liệu ra file Excel
[Khoảng cách 2 điểm]
[Góc giữa 3 điểm ]
[Góc giữa 4 điểm ]
[Đường kính hình tròn]
[Khoảng cách giữa 2 tâm tròn]
[Đường vuông góc]
[Diện tích]
・Xuất dữ liệu ra file Excel
・Hiển thị nhiều đường chéo
・Hiển thị trục chỉ số XY
・Hiển thị chỉ số đơn vị
・Hiển thị 2 màn hình của hình ảnh lưu trữ và hình ảnh quan sát hiện tại.
・Nhập lời nhận xét tùy ý.
Ngoài toàn bộ tính năng của phần mềm đo lường（MeasurePRO）,
còn có thêm tính năng tổng hợp tiêu cự.
Trang bị 2 thước kính dùng để hiệu chỉnh（GS-0.2、GS-0.5）
Có thể đo lường ngay trên màn hình một cách đơn giản.
[Khoảng cách giữa 2 điểm]
[Góc giữa 3 cạnh]
[Góc giữa 4 cạnh]
[Đường kính hình tròn]
[Khoảng cách giữa 2 tâm tròn]
[Đường vuông góc]
[Diện tích]
・Tính năng tổng hợp tiêu điểm
・Tổng hợp những điểm khác biệt chủ yếu trong bảng bên dưới. Hãy lựa chọn những tính năng cần thiết với nhu cầu sử dụng.
| MeasurePRO-Ex | MeasurePRO | |
|---|---|---|
| Khoảng cách 2 điểm | ○ | ○ |
| Tính năng tổng hợp tiêu điểm | ○ | ✕ |
| Xuất file Excel | ○ | ○ |
| Hiển thị hình ảnh thu nhỏ của dữ liệu. | ○ | ○ |
| Thay đổi độ phóng đại của hình ảnh hiển thị. | ○ | ○ |
| Hiển thị đường chéo | nhiều đường | nhiều đường |
| Grid | ○ | ○ |
| Hiển thị trục chỉ số XY | ○ | ○ |
|
Hệ điều hành tương thích Windows XP、Vista、7、8 and 10 （32bit・64bit） |
○ | ○ |
Kiểm tra thử tấm ván:
Kiểm tra xem có phần lỗi, bị xước hay khiếm khuyết ở trong phạm vi kiểm tra hình tròn hay không. Đầu tiên, điều chỉnh Camera USB vào vị trí để có thể chụp được hình ảnh ở phần cần kiểm tra. Sau khi di chuyển vị trí, chụp phần cần kiểm tra. So sánh hình ảnh đã chụp với hình ảnh đã đăng ký làm ảnh mẫu từ trước.
Nếu kết quả kiểm tra nằm trong phạm vi đã cài đặt thì kết quả là đạt tiêu chuẩn, nếu kết quả kiểm tra nằm ngoài giá trị đã cài đặt thì kết quả là không đạt.
Những phần có kết quả đạt tiêu chuẩn sẽ được tổng hợp và lưu lại. Vì vậy sau khi đã kiểm tra nhiều phần khác nhau, thì có thể xác nhận lại kết quả. Khi kết quả không đạt tiêu chuẩn thì sẽ được hiển thị màu hồng (có thể thay đổi màu sắc). Khi tạm dừng quá trình kiểm tra thì có thể làm hiện thông báo trên màn hình giám sát.
Phần mềm kiểm tra ngoại quan – kiểm tra hình ảnh (EI310) Kiểm tra thử bộ mạch chủ
Chạy thử SNiPER – thiết bị loại bỏ sản phẩm lỗi tự động (EasyInspector SNiPER)
Nếu kiểm tra phát hiện ra vết bẩn (vết đen) trên sản phẩm, sẽ xuất hiện thông báo lỗi, sản phẩm sẽ bị loại khỏi dây chuyền.
