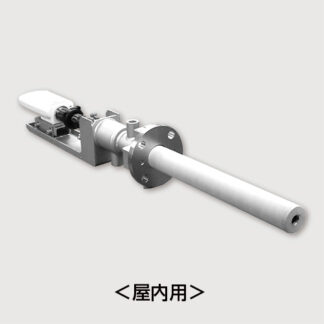

Borescope chịu nhiệt

●Có khả năng sử dụng trong môi trường với nhiệt độ không khí lên đến 1600℃

●Hình ảnh sáng và rõ nét nhờ ống kính Rod kiểu mới

●Tương thích với camera USB, camera GigE và camera HD





※Đây là sản phẩm sản xuất theo đơn đặt hàng, không có bản demo.

※Có thể thực hiện chụp thử với mẫu vật do khách hàng cung cấp.



Liên hệ về sản phẩm phone028-3911-2006

Đặc điểm nổi bật

Sản xuất theo yêu cầu.
Đây là loại borescope chịu nhiệt, có khả năng theo dõi liên tục bên trong lò nung ở nhiệt độ cao.
Chúng tôi sẽ thảo luận với quý khách về yêu cầu sản phẩm và sản xuất theo đơn đặt hàng.






Có khả năng sử dụng trong môi trường mới nhiệt độ không khí lên đến 1600℃!
Ống kính Rod hiệu suất cao và camera công nghiệp được đặt trong camera jacket nhỏ gọn, với mặt trước là kính phản xạ nhiệt làm từ sa-phia giúp giảm bức xạ nhiệt.
Camera jacket và ống kính được làm mát bằng nước và không khí, có thể sử dụng trong môi trường với nhiệt độ không khí lên đến 1600℃.
Sử dụng ống kính Rod kiểu mới, mang lại hình ảnh sáng và rõ nét, có thể giám sát phạm vi rộng trong lò với góc nhìn ngang 55°.






Có thể thay đổi camera công nghiệp tùy theo mục đích sử dụng
Có thể lựa chọn camera công nghiệp phù hợp với mục đích sử dụng, bao gồm camera USB, camera GigE và camera HD.
（Camera công nghiệp được bán riêng.）



Thông số kỹ thuật sản phẩm

Thông số kỹ thuật sản phẩm
Số hiệu Dòng JKT
Camera Lựa chọn từ các loại: camera USB, camera GigE, và camera HD
Ống kính Borescope với ống kính Rod
Đường kính nhỏ nhất: φ32mm (có thể thay đổi tùy theo điều kiện cụ thể)






Điều kiện sử dụng
Nhiệt độ không khí trong lò Tối đa 1600℃
Nước làm mát

Nước dùng cho lò hơi (khuyến nghị): 15~30 lít/phút, 0.3Mpa
Khí làm mát

Khí dùng cho thiết bị đo (khuyến nghị): dưới 30℃, 100~150 lít/phút, 0.2Mpa

Phải là khí khô đã được loại bỏ tạp chất bằng bộ lọc


Các thiết bị cần thiết khác
Ngoài borescope chịu nhiệt, cần có các thiết bị dưới đây.
Nếu cần chuẩn bị, hãy liên hệ với chúng tôi.

  • ・Dụng cụ dẫn sáng cho đèn
  • ・Thiết bị nguồn sáng
  • ・Thiết bị camera cho scope
  • ・Thiết bị làm mát chiller bằng không khí hoặc nước
  • ・Máy nén khí với cơ chế làm sạch không khí

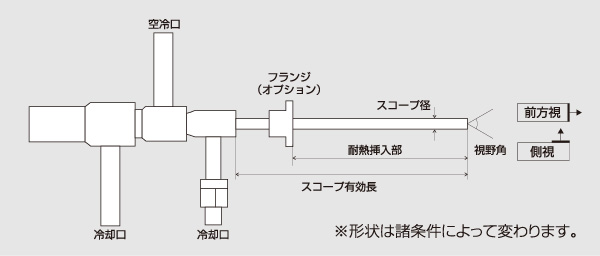

Bản vẽ cấu trúc ngoài





※Sản phẩm được sản xuất theo đơn đặt hàng dựa trên yêu cầu của khách hàng. Hình dạng có thể thay đổi tùy theo các điều kiện cụ thể.






Thành tích sản xuất

  Đường kính ngoài Chiều dài hữu hiệu Hướng nhìn/góc nhìn Nhiệt đọ chịu nhiệt Làm mát bằng nước/ không khí Ứng dụng
Thành tích 1 33.7mm 2000mm 45°／70° Tối đa 800℃ Làm mát bằng nước Chế tạo kính
Thành tích 2 60.3mm 220mm 35°／70° Tối đa 400℃ Làm mát bằng nước Nhà máy hóa chất
Thành tích 3 40mm 582mm 45°／60° Tối đa 800℃ Làm mát bằng nước Nhà máy năng lượng
Thành tích 4 40mm 1117mm 45°／65° Tối đa 1200℃ Làm mát bằng nước Nhà máy năng lượng
Thành tích 5 36mm 2020mm 90°／65° Tối đa 1200℃ Làm mát bằng nước Công nghiệp nặng
※Mức giá tùy thuộc vào các điều kiện cụ thể, chỉ mang tính chất tham khảo.




Thông số kỹ thuật

Thông số kỹ thuật tổng thể

Số hiệu
Dòng JKT
