Có thể gắn vào hầu hết các kính hiển vi

Có thể được gắn vào thị kính φ23,2 mm hoặc φ30,0 mm hoặc ống thẳng ba mắt.

Phụ kiện tiêu chuẩn

・ Cáp USB ・ Bộ chuyển đổi ống (φ23,2-φ30,0mm) (Bộ chuyển đổi cỡ φ30,5mm cũng có sẵn theo nhu cầu.) ・ Phần mềm

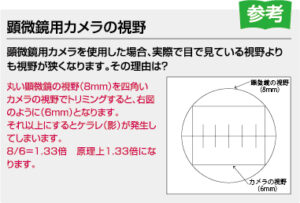

Giới thiệu về trường nhìn của Camera

Giới thiệu phần mềm tùy chọn

Phần mềm đo lường tùy chọn



Phần mềm đo lường xử lý hình ảnh nâng cao MFShip ●Chức năng hỗ trợ đo lường (phù hợp tự động bắt cạnh) ● Chức năng thu phóng kỹ thuật số chính xác ● Thật đơn giản! GS-4SQ (4 loại thang đo với gia trị 20µm / 100µm / 500µm / 1mm) làm tiêu chuẩn.

【Danh mục đo lường】 ● Khoảng cách giữa hai điểm ● Khoảng cách giữa các đường song song ● Khoảng cách giữa các đường song song ngang ● Khoảng cách giữa các đường thẳng vuông góc ● Khoảng cách dọc ● Khoảng cách giữa các tâm vòng tròn ● Tọa độ điểm ● 3 điểm xác định góc ● 4 điểm góc được chỉ định ● 3 điểm yên chỉ định ● Vòng tròn ● Hình chữ nhật ● Hình elip ● Đường thẳng ● Vòng cung vẽ bởi 3 điểm, v.v.

【Chức năng hữu ích】 ・Chức năng tự động bắt điểm cạnh ・Chức năng zoom kỹ thuật số chính xác ・Hiển thị tỷ lệ ・Chức năng tổng hợp tiêu điểm ・Tạo báo cáo ・Chức năng kết nối hình ảnh (chức năng tiling)



So sánh phần mềm Viewer tiêu chuẩn và phần mềm đo lường xử lý hình ảnh nâng cao (MFShip)

・Những điểm khác biệt chính được tóm tắt trong bảng,Vui lòng chọn theo chức năng yêu cầu

	Phần mềm Standard Viewer	MFShip
Đo khoảng cách 2 điểm	○	○
Tổng hợp điểm ảnh	×	○
Xuất file excel	×	○
Hiển thị hình thu nhỏ của dữ liệu hình ảnh	×	○
Thay đổi độ phóng đại trên màn hình	×	○
Hiển thị đường chéo	×	〇
Hiển thị tỷ lệ	×	○
Os đối ứng	Lên đến Windows 10	Lên đến Windows 10

Giới thiệu các tùy chọn hữu ích

Cần có bộ chuyển đổi cố định (F-JIS) để tránh xê dịch camera và làm mờ hình ảnh.

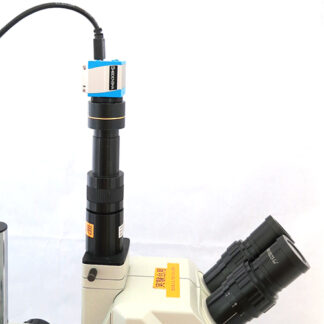

Bộ chuyển đổi cố định (dùng cho Camera công nghiệp) F-JIST   Camera được cố định vào ống kính φ23,2mm tiêu chuẩn JIS. Bằng cách sử dụng Jit này, bạn có thể ngăn hình ảnh bị mờ và quay của Camera.

Trong trường hợp kính hiển vi của chúng tôi, nó chỉ có thể được gắn vào mắt thứ 3.
