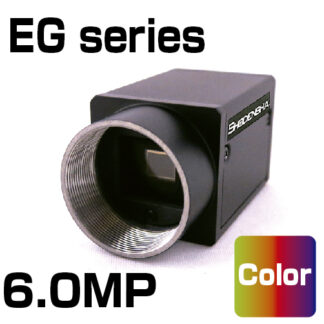

Camera GigE ( 6Megapixel・màu) EG601-C

1．Tuân theo tiêu chuẩn camera công nghiệp quốc tế GigE Vision
2．Kích thước nhỏ gọn nhẹ và nhẹ
3．Cáp LAN 100m (Cat.6)! Khoảng cách xa hơn dùng cáp quang
　* Theo tiêu chuẩn GigE Vision
4．Lý tưởng cho các ứng dụng nhúng
5．Tương thích với RoHS / FCC / CE! Nó cũng có thể được sử dụng để kết nối vào các sản phẩm cho thị trường nước ngoài!
6．Nếu chưa rõ cách sử dụng Camera, chúng tôi sẽ cho bạn lời khuyên bằng tiếng Nhật.Việt, Anh! (Email, điện thoại)

●Cảm biến hình ảnh Sony IMX178

●Camera Cmount

●Với đầu tín hiệu kích hoạt input / strobe

●Với thiết bị đầu cuối I / O đa năng

●Đây là dòng có độ phân giải cao

●Hướng dẫn sử dụng tiếng Nhật ,Việt

●Có sẵn phần mềm tùy chọn do Shodensha phát triển

* Nguồn PoE riêng nếu cần thiết (lớp 0). Liên quan nguồn PoE xin nhấp vào đây

Liên hệ về sản phẩm 028-3911-2006

Thông số

Model	EG41-C	EG130-C	EG320-C	EG501-C	EG601-C	EG1200-C	EG2000-C
Cảm biến ảnh	1/2.9 inch CMOS 0.4 Megapixel Sony IMX287	1/2 inch CMOS 1.3 Megapixel ON Semi- conductor PYTHON 1300	1/1.8 inch CMOS 3.2 Megapixel Sony IMX265	2/3 inch CMOS 5.0 Megapixel Sony IMX264	1/1.8 inch CMOS 6.0 Megapixel Sony社 IMX178	1/1.7 inch CMOS 12.0 Megapixel Sony社 IMX226	1 inch CMOS 20.0 Megapixel Sony IMX183
Kích thước điểm ảnh (μm)	6.9×6.9	4.8×4.8	3.45×3.45	3.45×3.45	2.4×2.4	1.85×1.85	2.4×2.4
Độ phân giải tối đa	720×540	1280×1024	2048×1536	2448×2048	3072×2048	4024×3036	5472×3648
Tốc độ khung hình * 1	120fps	90fps	37.5fps	23fps	17fps	9.6fps	5.8fps
Thời gian phơi sáng tối thiểu (μsec)	15	62	15	15	27	34	46
Dynamic range	74dB trở lên	60dB trở lên	73dB trở lên	60dB以上	65dB trở lên	70.5dB trở lên	65dB trở lên
Tỷ lệ S / N	41dB trở lên	40dB trở lên	40dB trở lên	40dB以上	40dB trở lên	40.5dB trở lên	41.5dB trở lên
Shutter	Global shutter	Global shutter	Global shutter	Global shutter	Rolling shutter	Rolling shutter	Rolling shutter
Nguồn điện	DC9～24V hoặc PoE (lớp 0)	DC12V hoặc PoE (lớp 0)	DC12V hoặc PoE (lớp 0)	DC9～24V hoặc PoE (lớp 0)	DC12V hoặc PoE (lớp 0)	DC12V hoặc PoE (lớp 0)	DC12V hoặc PoE (lớp 0)
Gắn kết	Ở DC12V tiêu thụ 3.1W	Ở DC12V tiêu thụ 2.7 W	Ở DC12V tiêu thụ 3.5 W	Ở DC12V tiêu thụ 3.1W	Ở DC12V tiêu thụ 3.5 W	Ở DC12V tiêu thụ 3.0 W	Ở DC12V tiêu thụ 3.5 W
Kích thước / trọng lượng	29mm × 29mm × 53.68mm (không bao gồm phần nhô ra của connector) ／ khoảng 80g						44mm × 29mm × 59mm (không bao gồm phần nhô ra của connector) ／ khoảng 86g
Mount	C mount
Display	GigE
Supported OS	Windows 8、8.1、10、11
Nhiệt độ môi trường (nhiệt độ môi trường xung quanh)	During operation 0～50°　During storage -30～70°
chứng nhận	CE / FCC / RoHS

※1： Khi Bayer 8bit

Rolling shutter là [xuất đọc tuần tự từng dòng phơi sáng].

Tạo thành khối cho từng dòng phơi sáng , phơi sáng tạo thành khối thứ tự từ trên xuống để tạo thành hình ảnh.Vì vậy hiện tượng méo ảnh sẽ xảy ra khi chụp các vật động , vật di chuyển nhưng giá thành sẽ rẻ ngay khi sử dụng độ phân giải cao.

Camera GigE của Shodensha được sử dụng theo ba cách.

Vui lòng nhấp vào cách sử dụng mong muốn.

Được sử dụng kết hợp với machine vision software như HALCON và LabVIEW (Windows)

Phát triển chương trình (Windows)

Sử dụng Camera với dòng Petit Soft do Shodensha phát triển（Windows）

Điểm nổi bật camera GigE

1.Trọng lượng nhẹ và kích thước nhỏ gọn

Camera GigE có kích thước siêu nhỏ và nhẹ 29x29x 53.68mm!(Không bao gồm phần connector)

2.Tuân theo GigE Vision, tiêu chuẩn camera công nghiệp quốc tế dành cho hệ thống Camera công nghiệp

GigE Vision là gì?

Một tiêu chuẩn giao diện camera để xử lý hình ảnh sử dụng cổng giao tiếp Ethernet, thiết lập bởi Hiệp hội hình ảnh Tự động AIA cho Camera công nghiệp.

伝送速度	1Gbps
Thiết bị nhận	Mạng LAN hoặc Gigabit NIC được trang bị trên PC (Card giao diện mạng)
Cáp	Cat.6 Dây đồng 100m Sợi quang 5.000m
Kết nối	・Copper Ethernet ・Dây đồng Ethernet có vít cố định ・Cáp quang Ethernet
Nguồn camera	Được cấp nguồn qua cáp Ethernet (PoE) hoặc nguồn điện bên ngoài
Các tính năng khác	Có thể có nhiều camera

Camera GigE của Shodensha tuân thủ tiêu chuẩn GigE Vision 1.2

3.Thiết bị kích hoạt trigger

Đi kèm thiết bị kích hoạt bên ngoài và thiết bị đầu cuối.Thiết bị I / O đa năng tiêu chuẩn!
Hệ thống dễ lắp ráp.

Cáp I / O được bán riêng.

4.Có nhiều lựa chọn!

Chúng tôi có nhiều lựa chọn cho ống kính tiêu cự cố định, cáp.

Nhấp vào đây để xem ống kính tiêu cự cố định

Cách sử dụng Camera GigE của Shodensha

Được sử dụng như một thiết bị đầu vào vision software như HALCON và LabVIEW (Windows).

Camera GigE của Shodensha tuân thủ tiêu chuẩn máy ảnh công nghiệp quốc tế GigE Vision và có thể được sử dụng với các vision software khác nhau.

HALCON	MVTec Software社
LabVIEW ※LabView thì đi kèm còn NI-IMAQdx là optoin bán riêng khi cần.	National Instruments
VisionPro	Cognex
MIL（Matrox Imaging Library）	Matrox
Adaptive Vision Studio	Future Processing
MatLab	MathWorks

※ Hãy sử dụng dịch vụ cho thuê camera để kiểm tra hoạt động với phiên bản của bạn.

Bạn có thể phát triển chương trình của riêng bạn. （Windows）

SDK được bao gồm dưới dạng tiêu chuẩn, với mã mẫu (python, VC ++, C #, VB.NET, C ++ Builder)
SDK được bao gồm trong trình điều khiển camera.

※Trải nghiệm Camera C sử dụng SDK yêu cầu một số kinh nghiệm về ngôn ngữ C.
Chúng tôi đề xuất camera UVC công nghiệp cho những người sử dụng môi trường Linux hoặc OpenCV.
Vui lòng liên hệ với chúng tôi nếu bạn lo lắng về việc sử dụng loại camera nào để phát triển chương trình.

サンプルコード

Ngoài ra, phần mềm xem hoạt động được bao gồm dưới dạng tiêu chuẩn, cho phép bạn kiểm tra ảnh hưởng của các thông số khác nhau khi kiểm tra hình ảnh ở giai đoạn thiết kế hệ thống hoặc tạo chương trình.

GigEカメラ

Những ai nghĩ rằngvề có ít yên tâm chương trình!
Chúng tôi sẽ sản xuất cho bạn. (Trả phí)
Vui lòng kiểm tra thông tin chi tiết từ biểu ngữ bên dưới.

Sử dụng máy ảnh với dòng Petit Soft do Shodensha (Windows) phát triển

Phần mềm trên thế giới quá phức tạp! !
Phần mềm Petit seri , phần mềm chức năng thuận tiện cho những gì bạn muốn làm.

Có thể được lưu / tạm dừng bằng tín hiệu kích hoạt

Phần mềm chụp kích hoạt
Hi TriggerF Light

Nhấn vào đây để biết thêm chi tiết.
→Hi TriggerF Light

Có thể được lưu / tạm dừng bằng tín hiệu kích hoạt

Thêm chức năng sử dụng!!

Phần mềm chụp kích hoạt hiệu suất cao
Hi TriggerF Pro

Nhấn vào đây để biết thêm chi tiết.
→Hi TriggerF PRO

Có thể lưu / tạm dừng bằng tín hiệu kích hoạt.
Hơn nữa, nhiều camera có thể được sử dụng cho nhiều lần kích hoạt!

Phần mềm chụp kích hoạt hiệu suất cao (nhiều camera)
Hi TriggerF-Pro4

Nhấn vào đây để biết thêm chi tiết.

→Hi TriggerF PRO4

Có thể chụp đồng thời từ 1 đến 4 camera.

Màn hình hiển thi 4 màn hình 4 phần
Phần mềm chụp ảnh
Hi TriggerQ

Nhấn vào đây để biết thêm chi tiết.

→Hi TriggerQ

Nếu bạn muốn khởi chạy nhiều hơn 4 camera, vui lòng liên hệ với bộ phận hỗ trợ kỹ thuật.
Bấm vào đây để được hỗ trợ kỹ thuật

Lưu trữ video được nén (định dạng H.264) cho phép ghi âm trong thời gian dài

Phần mềm ghi âm dài
Hi TriggerREC

Nhấn vào đây để biết thêm chi tiết.

→Hi TriggerREC

Phần mềm ghi lại các sự kiện đột ngột một cách đáng tin cậy.
Ghi trực tiếp vào ổ cứng / SSD của máy tính.

Đầu ghi ổ đĩa giám sát thiết bị
Hi TriggerWatcher

Nhấn vào đây để biết thêm chi tiết.

→Hi TriggerWatcher

Phụ kiện

CD-ROM (file cài đặt / SDK / hướng dẫn sử dụng)
Bộ adapter camera .
※Nguồn cho camera được bán riêng .Chi tiết xem tại đây.
Cáp lan 5m(CAT6)

Thông số kỹ thuật

Thông số kỹ thuật tổng thể

Số hiệu: EG601-C

Nguồn dùng cho Camera GigE

Nguồn POE dùng cho camera GigE
ING-ADE3AT2（1ｍ）

●Nguồn điện POE dùng cho camera GigE
●Cần thiết cho các PC không có grabber board, như notebook and mát tính slim .
●Cáp LAN 1m
●Kết nối cho một Camera

GigE Vision frame grabber board (2 ports kèm nguồn POE )
EG-IB2

●Hai cổng Gigabit Ethernet.Có thể kết nối tối đa 2 camera.
●Hỗ trợ PoE + (Cấp nguồn qua Ethernet)
　Một cáp LAN cấp nguồn cho camera GigE (tương thích PoE) là OK
●Hỗ trợ jumbo frames 9KB
●PCI-Express x 4 lanes
●Không cần nguồn để cung cấp cho board.
