ĐÈN LED VÒNG (ĐÍNH KÈM BỘ LỌC PHÂN CỰC VÀ TẤM KHUẾCH TÁN) GR80-HN2

Đính kèm với bộ lọc phân cực giúp giảm hiện tượng quầng sáng!

●Đường kính trong φ70mm, đường kính trong phần đầu φ60mm, đường kính ngoài φ96mm
●Bộ lọc phân cực và tấm khuếch tán có thể thay thế
●Có thể điều chỉnh độ sáng bằng hộp điều khiển
●Có thể gắn vào microscope, kính hiển vi, v.v.

Liên hệ về sản phẩm 028-3911-2006

Ví dụ sử dụng

Có thể được gắn vào kính hiển vi có rãnh cắt ở viền vật kính.
Kính hiển vi không có rãnh có thể sử dụng với các tuỳ chọn tiện lợi.


Sử dụng với microscope	Sử dụng với ống kính macro * Sử dụng với góc LED tùy chọn

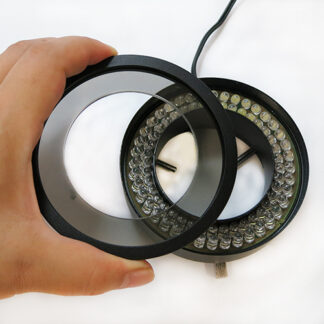

Bộ lọc phân cực và tấm khuếch tán có thể được thay thế tự do

偏光フィルター

Có thể tự do thay thế bộ lọc phân cực và tấm khuếch tán.

Những lưu ý khi sử dụng đèn có bộ lọc phân cực

偏光フィルター

Bằng cách gắn bộ lọc phân cực vào phía chiếu sáng và phía ống kính, hiện tượng quầng sáng có thể được loại bỏ đáng kể.
Để đạt được hiệu quả loại bỏ quầng sáng, hãy gắn cả bộ lọc phân cực vào đầu ống kính.
※Các bộ lọc phân cực có thể thay đổi tùy theo ống kính bạn chọn.

Ưu điểm

Hộp điều khiển riêng biệt. Thuận tiện để điều chỉnh độ sáng.

コントローラー分離式

Có thể điều chỉnh độ sáng bằng hộp điều khiển tách biệt khỏi thân đèn LED

Kích thước cài đặt


Khi cả 3 đầu vít được nới lỏng, có thể gắn vào các ống kính có kích thước lên tới φ70mm.	Nếu 3 đầu vít được siết chặt có thể gắn vào các ống kính có đường kính từ φ30mm trở lên.

Hình ảnh so sánh khi sử dụng bộ lọc phân cực cho ống kính và ánh sáng (bộ lọc W)

＜Đối với các mối hàn trên mạch điện tử hoặc đầu kim loại＞

Microscope sử dụng đèn LED vòng

thông thường

Microscope có bộ lọc phân cực

Khi quan sát bằng cách sử dụng hệ thống chiếu sáng vòng LED (ảnh bên trái), hiện tượng phản xạ bề mặt và quầng sáng xảy ra ở các đầu cực hàn và kim loại, gây khó khăn cho việc quan sát.
Khi quan sát bằng kính hiển vi sử dụng bộ lọc phân cực (ảnh bên phải), bộ lọc W có thể làm giảm đáng kể sự phản xạ bề mặt và quầng sáng.

＜Bề mặt vinyl＞

Microscope sử dụng đèn LED vòng

thông thường

Microscope có bộ lọc phân cực

Khi quan sát bằng cách sử dụng hệ thống đèn LED vòng (ảnh bên trái), hiện tượng quầng sáng xảy ra trên bề mặt nhựa vinyl, gây khó khăn cho việc quan sát.
Khi quan sát bằng kính hiển vi sử dụng bộ lọc phân cực (ảnh bên phải), bộ lọc W làm giảm đáng kể sự phản xạ và quầng sáng bề mặt, giúp quan sát được cả các cạnh của mẫu.

＜Chip IC trong thẻ lưu trữ＞

Microscope sử dụng đèn LED vòng

thông thường

Microscope có bộ lọc phân cực

Khi quan sát bằng kính hiển vi sử dụng bộ lọc phân cực, có thể thấy chữ in trên chip IC bên trong thẻ lưu trữ và vết lõm để nhận dạng số chân, không thể nhìn thấy trong ảnh bên trái khi quan sát bằng đèn LED vòng thông thường .

＜In vi mạch＞
