Shodensha sẽ giới thiệu cách đặt bộ lọc lên ống kính loại không có vít cắt như ống kính không lồi hoặc ống kính trục không thể gắn trực tiếp bộ lọc

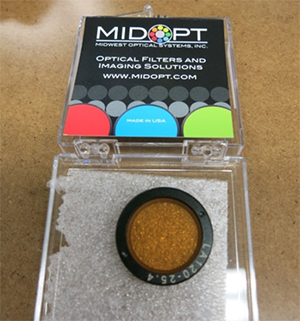

Thuận tiện trong trường hợp này là loại bộ lọc ở bên trái (bộ lọc C-mount).

Ở bên trái là bộ lọc cân bằng màu để giảm thiểu sự chói lóa của đèn LED và làm mờ màu xanh

Loại bộ lọc này không được gắn trên ống kính mà được gắn trên bộ cảm biến của máy ảnh.

Đối với máy ảnh của chúng tôi.

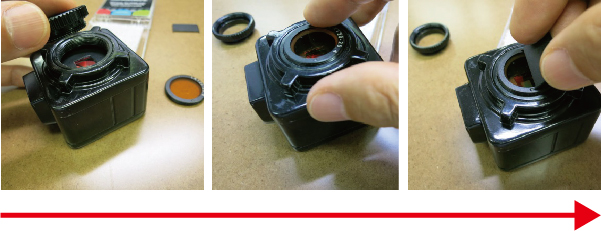

Đầu tiên, bạn gỡ vòng C-mount ra。

Bạn lắp bộ lọc

Bạn vặn chặt bằng công cụ đi kèm cho đến khi hoàn toàn chặt.

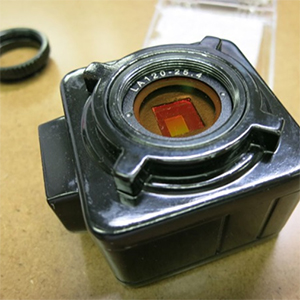

Dưới đây là hình ảnh sau khi lắp đặt

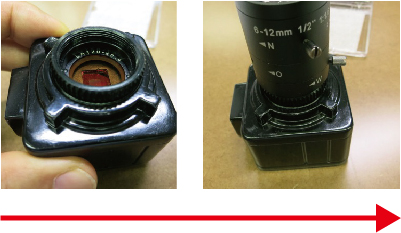

Sau đó, bạn đặt lại vòng C-mount và lắp ống kính.

Thông số kỹ thuật

Thông số kỹ thuật tổng thể

Camera

Ống kính

Đèn chiếu

Tính năng của phần mềm đo lường đơn giản

Có thể quan sát hình ảnh trực tiếp.

Có thể hiển thị đồng thời hình ảnh trực tiếp và hình ảnh đã lưu.

Lưu trữ hình ảnh tĩnh (định dạng JPEG, BMP).

Tính năng dừng tạm thời hình ảnh quan sát (tính năng Freeze).

Đo lường khoảng cách hai điểm tùy ý.

Hệ điều hành tương thích：WindowsXP、Vista、7、8、10（32bit・64bit）

Lưu và đọc dữ liệu hiệu chỉnh trong khi đo lường. ※Thước kính dùng để đo lường là sản phẩm bán rời.

Phần mềm đo lường nâng cao MeasurePRO

Phần mềm đo lường nâng cao do công ty chúng tôi phát triển.
Ngoài tính năng đo lường hình ảnh, còn có thể hiển thị nhiều đường chéo, hiển thị chỉ số, so sánh với hình ảnh lưu trữ, nhập lời đánh giá.
Trang bị tính năng xuất dữ liệu ra file Excel

Hạng mục đo lường

[Khoảng cách 2 điểm]
[Góc giữa 3 điểm ]
[Góc giữa 4 điểm ]
[Đường kính hình tròn]
[Khoảng cách giữa 2 tâm tròn]
[Đường vuông góc]
[Diện tích]
Tính năng tiện lợi

・Xuất dữ liệu ra file Excel
・Hiển thị nhiều đường chéo
・Hiển thị trục chỉ số XY
・Hiển thị chỉ số đơn vị
・Hiển thị 2 màn hình của hình ảnh lưu trữ và hình ảnh quan sát hiện tại.
・Nhập lời nhận xét tùy ý.

MeasurePRO-Ex

Ngoài toàn bộ tính năng của phần mềm đo lường（MeasurePRO）,
còn có thêm tính năng tổng hợp tiêu cự.
Trang bị 2 thước kính dùng để hiệu chỉnh（GS-0.2、GS-0.5）
Có thể đo lường ngay trên màn hình một cách đơn giản.

Hạng mục đo lường

[Khoảng cách giữa 2 điểm]
[Góc giữa 3 cạnh]
[Góc giữa 4 cạnh]
[Đường kính hình tròn]
[Khoảng cách giữa 2 tâm tròn]
[Đường vuông góc]
[Diện tích]
Tính năng tiện lợi

・Tính năng tổng hợp tiêu điểm

So sánh phần mềm đo lường nâng cao（MeasurePRO）với phần mềm đo lường đa tính năng（MeasurePRO-Ex）

　・Tổng hợp những điểm khác biệt chủ yếu trong bảng bên dưới. Hãy lựa chọn những tính năng cần thiết với nhu cầu sử dụng.

	MeasurePRO-Ex	MeasurePRO
Khoảng cách 2 điểm	○	○
Tính năng tổng hợp tiêu điểm	○	✕
Xuất file Excel	○	○
Hiển thị hình ảnh thu nhỏ của dữ liệu.	○	○
Thay đổi độ phóng đại của hình ảnh hiển thị.	○	○
Hiển thị đường chéo	nhiều đường	nhiều đường
Grid	○	○
Hiển thị trục chỉ số XY	○	○
Hệ điều hành tương thích Windows XP、Vista、7、8 and 10 （32bit・64bit）	○	○
