Thấu kính viễn tâm

Ống kính viễn tâm cho phép bạn thu được hình ảnh ít bị biến dạng hơn.

Tôi đã thử nghiệm với ống kính viễn tâm RT3 và RT5 của chúng tôi.

Ống kính viễn tâm RT3, RT5 Gắn nó vào máy ảnh USB. Tôi đã chụp ảnh cân kính.

chụp ảnh bằng Ống kính viễn tâm RT3	chụp ảnh bằng ống kính viễn tâm　RT５
Bạn có thể thấy 4 góc của màn hình không hề bị biến dạng. Đây là tính năng của ống kính viễn tâm.

Ông kính CCTV

Nếu bạn đang sử dụng ống kính CCTV, ống kính tele sẽ ít biến dạng hơn ống kính góc rộng.
Tôi đã thử nghiệm với ống kính tiêu cự cố định 6 mm và ống kính tiêu cự cố định 25 mm.

	Ống kính tiêu cự cố định 8 mm Gắn nó vào máy ảnh USB. Chúng tôi đã chụp ảnh giấy vẽ đồ thị.
	Bạn có thể thấy bốn góc của tờ giấy biểu đồ bị méo.

	Ống kính tiêu cự cố định 25 mm Gắn nó vào máy ảnh USB. Tôi đã chụp ảnh giấy vẽ đồ thị.
	Không có nhiều biến dạng ở bốn góc của tờ giấy vẽ đồ thị.

Một số ống kính macro có ít biến dạng hơn tùy thuộc vào hiệu suất của ống kính, nhưng chúng đắt hơn.

Tổng kết

Các tính năng chính của ống kính viễn tâm

1. Hình ảnh không bị giãn ra hay co lại trong độ sâu tiêu điểm.
→Có thể giảm sai số đo khi đo kích thước.
2. Hình ảnh ít bị biến dạng do thị sai
3. Khi sử dụng kết hợp với ánh sáng đồng trục, độ sáng của vật thể sẽ ít không đồng đều hơn.
Có hai loại thấu kính chính: thấu kính viễn tâm hai bên và thấu kính viễn tâm một bên.
Chúng tôi cũng xử lý cả ống kính viễn tâm hai mặt và một mặt.

Đặc điểm của từng loại như sau.

Thấu kính viễn tâm song phương

Một đặc điểm của camera này là kích thước chiếu của đối tượng vẫn giữ nguyên bất kể khoảng cách giữa cảm biến máy ảnh và đối tượng.
Nói cách khác, bằng cách thay đổi khoảng cách ở phía cảm biến máy ảnh bằng vòng chụp cận cảnh, v.v., bạn chỉ có thể thay đổi khoảng cách giữa ống kính và đối tượng mà không thay đổi độ phóng đại.
Tuy nhiên, về mặt vật lý, đường kính của ống kính lớn hơn diện tích cần chiếu nên độ phóng đại càng thấp thì kích thước ống kính càng lớn và giá thành càng cao.
Được sử dụng trong các thiết bị đo lường chính xác và máy chiếu.

Thấu kính viễn tâm song phương RT1 RT3 RT5

Thấu kính viễn tâm một bên

Ống kính này chỉ có cấu trúc ống kính viễn tâm ở phía đối tượng.
Không giống như ống kính viễn tâm hai mặt, khi khoảng cách đến phía cảm biến máy ảnh thay đổi, kích thước của chủ thể sẽ thay đổi, giống như ống kính không viễn tâm.
Ống kính này nhỏ hơn và rẻ hơn so với ống kính viễn tâm kép.
Nếu việc thay đổi độ phóng đại như ống kính zoom macro là không cần thiết cho mục đích đo kích thước thì có thể sử dụng nó để thay thế độ phóng đại cố định.

(Ngoài các ống kính viễn tâm phía đối tượng mà chúng tôi xử lý, còn có các ống kính viễn tâm phía hình ảnh có cấu trúc ống kính viễn tâm chỉ ở phía cảm biến máy ảnh.
Điều này hiếm khi được sử dụng khi chụp ảnh phôi bằng máy ảnh thông thường. )

		ống kính viễn tâm（W.D.65mmタイプ）   ống kính viễn tâm（W.D.110mmタイプ）
		ống kính viễn tâm（chiếu sáng đồng trục・W.D.65mmタイプ）   ống kính viễn tâm（chiếu sáng đồng trục・W.D.110mmタイプ）
		Ống kính viễn tâm tương thích Megapixel (loại W.D.65mm)   Ống kính viễn tâm tương thích Megapixel (loại W.D.110mm)
		Ống kính viễn tâm tương thích Megapixel (tương thích chiếu sáng đồng trục/loại W.D.65mm)   Ống kính viễn tâm tương thích Megapixel (tương thích với chiếu sáng đồng trục, loại W.D. 110mm)

Thấu kính viễn tâm đặc biệt

■Ống kính viễn tâm khoảng cách xa

Có thể đảm bảo khoảng cách 170 mm từ đầu ống kính đến vật thể.

Ở mức độ phóng đại này, không có nhiều khác biệt về độ phân giải so với ống kính zoom của chúng tôi.

Điều này hiệu quả nếu bạn thực sự muốn làm cho ống kính và máy ảnh nhỏ hơn.

thấu kính viễn tâm (tiêu cự: 170mm)	Ống kính TG + ống kính phụ 0,5x (tiêu cự: 170mm)

X

■Ống kính viễn tâm có độ phóng đại cao, tiết kiệm không gian

Ống kính nhỏ và tiêu cự ngắn ở mức 40mm, thuận tiện cho việc lắp đặt ở không gian chật hẹp.

Mặc dù độ phóng đại cao nhưng độ phân giải lại thấp hơn so với ống kính zoom của chúng tôi.

Ống kính viễn tâm có độ phóng đại cao, tiết kiệm không gian	Ống kính FZ + ống kính phụ 2x
(⇓Phóng to khung màu đỏ ở trên)	(⇓Phóng to khung màu đỏ ở trên)

2Không thể phân biệt cao độ và phân biệt số Kigou bằng thấu kính viễn tâm.

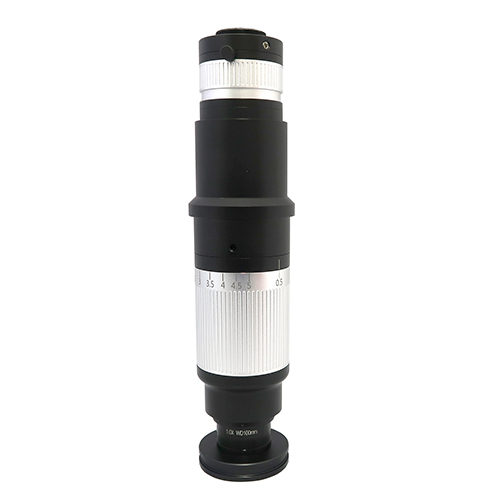

(Tham khảo) Khi xem bằng ống kính có độ phân giải cao nhất của chúng tôi, nó trông giống như sau.

Tóm tắt

Các tính năng chính của ống kính viễn tâm là

1. Vì không có sự giãn nở hoặc co lại của hình ảnh trong độ sâu tiêu điểm nên có thể giảm sai số đo khi đo kích thước.

2. Hình ảnh ít bị biến dạng do thị sai

3. Khi sử dụng kết hợp với ánh sáng đồng trục, độ sáng của vật thể sẽ ít không đồng đều hơn.

Và như thế.

Thấu kính viễn tâm hai mặt được sử dụng trong thiết bị đo lường chính xác và máy chiếu.
Có các thấu kính viễn tâm một mặt, chỉ có cấu trúc thấu kính viễn tâm ở phía đối tượng.
Thấu kính viễn tâm hai mặt thì lớn và đắt tiền, trong khi thấu kính viễn tâm một mặt thì nhỏ và tương đối rẻ tiền.

Độ phân giải của ống kính là một yếu tố quan trọng. Có thể sử dụng các thuật ngữ như “số dây”, hoặc “hỗ trợ bao nhiêu megapixel” để diễn đạt.

Tuy nhiên, gần đây, có một xu hướng để tập trung không chỉ vào độ phân giải mà còn vào tổng thể của hình ảnh bao gồm cả khả năng tái tạo độ tương phản. (Độ phân giải của ống kính càng cao, khả năng tái tạo độ tương phản càng giảm.)

Độ phân giải của ống kính thay đổi trên toàn bộ phạm vi thu phóng và cũng thay đổi khi điều chỉnh khẩu độ. (Ví dụ, một ống kính hỗ trợ 3 triệu pixel, khi sử dụng ở khẩu độ mở, sẽ có độ phân giải tốt nhất trong điều kiện lý tưởng.)

Độ phân giải của máy ảnh và độ phân giải của ống kính không nhất thiết phải giống nhau.

Hơn nữa, ngay cả khi chúng giống nhau, trong trường hợp sử dụng như việc hiển thị trên màn hình máy tính, có thể không nhận được lợi ích nào nếu độ phân giải của màn hình thấp hơn.

Độ phân giải cần được xem xét trong bối cảnh của toàn bộ hệ thống.

Q　Back focus là gì?

A　Khoảng cách từ đầu cuối của ống kính đến mặt phẳng tiêu cự (cảm biến hình ảnh của máy ảnh).

Nếu tiêu điểm phía sau bị tắt, tiêu điểm sẽ tắt.

Q　Flange back là gì?

A　”Flange back” là khoảng cách từ mặt gắn ống kính đến cảm biến hình ảnh trong một hệ thống máy ảnh.。

“Flange back” và “back focus” có thể bị nhầm lẫn nhưng chúng là hai khái niệm khác nhau.

“Flange back” là khoảng cách từ mặt gắn ống kính đến mặt cảm biến hình ảnh trong hệ thống máy ảnh. Khoảng cách này có thể khác nhau tùy thuộc vào từng loại máy ảnh. Khi thay đổi ống kính hoặc máy ảnh, việc điều chỉnh “back focus” có thể cần thiết.

Chúng tôi cung cấp sản phẩm đã được điều chỉnh cẩn thận khi kết hợp ống kính và máy ảnh để đảm bảo chất lượng hình ảnh.

Ngoài ra, đối với các ống kính có cơ chế điều chỉnh “back focus”, khách hàng cũng có thể tự điều chỉnh một cách nhỏ.

Chúng tôi cũng cung cấp các ống kính có cơ chế điều chỉnh “back focus” như một tùy chọn cho khách hàng.

バックフォーカス機構付レンズ SDS－M19

Để biết thêm chi tiết vui lòng liên hệ bộ phận hỗ trợ kỹ thuật của chúng tôi.

Có phụ kiện tùy chọn là ‘ống kính phụ 0.5 lần’ có thể làm tăng khoảng cách làm việc gấp khoảng hai lần. (Một số dòng sản phẩm có thể không có sẵn ống kính phụ).

Ống kính phụ 0.5 lần dành cho ống kính tiêu chuẩn TG-0.5

＜Về thay đổi khoảng cách hoạt động＞
※ Trường hợp của ống kính phụ 0.5 lần dành cho ống kính tiêu chuẩn TG-0.5″

※ Khi sử dụng ống kính phụ 0.5 lần, khoảng cách hoạt động sẽ tăng và khoảng cách giữa ánh sáng và đối tượng cũng sẽ tăng, do đó cần sử dụng đèn LED góc chiếu sáng (dưới: LED-A2) để cố định ánh sáng gần đối tượng.

LEDアングル（LED-A2）	取付例

Nếu có thắc mắc vui lòng liên hệ bộ phận hỗ trợ kỹ thuật của chúng tôi.

Nếu bạn sẵn lòng hy sinh tỉ lệ phóng đại, bạn có thể sử dụng ống kính phụ 0.5x để kéo dài W.D.

標準レンズ専用0.5倍補助レンズ TG-0.5   <Ví dụ> Khi trang bị ống kính phụ 0.5x cho TG500PC2, đối tượng thông thường từ 23x đến 140x sẽ trở thành từ 11x đến 70x, và tiêu cự ban đầu là 90mm sẽ thay đổi thành 160mm.

Tuy nhiên, trong trường hợp này, vị trí đèn LED được gắn ở đầu ống kính cũng sẽ cách xa vật quan sát, dẫn đến ánh sáng trở nên tối đi. Do đó, sẽ cần sử dụng ánh sáng có độ sáng cao hơn, loại bỏ tấm phân tán ánh sáng, và các biện pháp chiếu sáng khác để tối ưu hóa ánh sáng.

	高輝度80灯LEDリング照明 GR-80N2
	Có thể tháo rời với tấm phân tán ánh sáng.

Việc sử dụng góc chiếu ánh sáng LED để thay đổi vị trí chiếu sáng là có thể, nhưng điều này có thể làm cản trở cho khoảng cách làm việc W.D. mà bạn đã kéo dài. Do đó, chúng tôi đề xuất sử dụng các loại đèn chiếu sáng như đèn hai cánh (SPF-D2) hoặc đèn spot LED (SPF-FL3).

	Nếu bạn sử dụng ống kính phụ 0.5x để kéo dài W.D., nhưng sau đó sử dụng góc chiếu ánh sáng LED để thay đổi vị trí ánh sáng xuống, điều này có thể làm giảm hiệu quả của việc kéo dài W.D. mà bạn đã thực hiện.
Do đó, chúng tôi khuyên bạn nên sử dụng các loại đèn chiếu sáng như đèn hai cánh (SPF-D2) hoặc đèn spot LED (SPF-FL3).

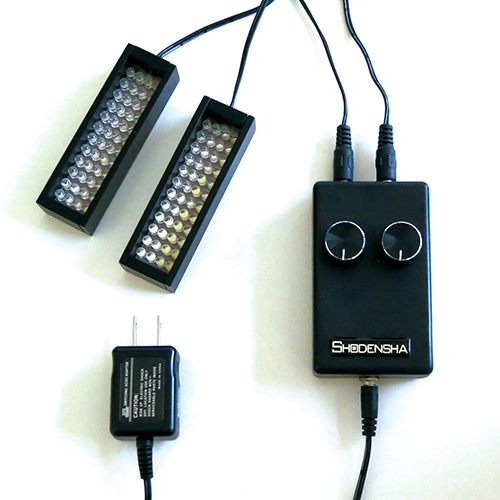

	ツインアームLED照明　SPF-D2   Đèn chiếu sáng hai cánh LED có thể điều chỉnh độ sáng, loại cố định.

Vui lòng liên hệ với bộ phận hỗ trợ kỹ thuật để biết thêm chi tiết.

1. Độ phân giải của ống kính là gì?

Khi quan sát một vật thể có độ phóng đại, độ phóng đại tất nhiên là quan trọng, nhưng

Nó cũng quan trọng để có thể phân biệt các chi tiết tốt.

Khả năng này được gọi là độ phân giải,

Nó được biểu thị bằng “khoảng cách tối thiểu cho phép phân biệt được hai điểm gần nhau”.

Độ phân giải = Khoảng cách có thể xác định được hai điểm

*Nếu bạn đang quan sát sự hiện diện hay vắng mặt của các vật thể nhỏ, bạn có thể kiểm tra các vật thể nhỏ hơn nữa.

​

Được biểu thị bằng toán học, độ phân giải = kλ/NA.

k là hệ số và các giá trị 0,61 và 0,5 được sử dụng.

λ là bước sóng ánh sáng. Đối với ánh sáng nhìn thấy bình thường, sử dụng 0,55μm.

NA là khẩu độ số của ống kính. (Giá trị này cho biết một trong các hiệu suất của ống kính.)

Khẩu độ số càng lớn thì độ phân giải càng cao (giá trị số càng nhỏ).

(Ví dụ) Nếu ống kính có khẩu độ số (NA) là 0,9,

Độ phân giải = 0,5×0,55/0,9 = 0,30μm.

Nếu khoảng cách giữa hai điểm là 0,30μm thì có thể xác định được hai điểm.

Không có mối quan hệ nào giữa độ phân giải và độ phóng đại, do đó, cho dù bạn có tăng độ phóng đại với ống kính này đến mức nào,

Độ phân biệt giữa hai điểm là 0,30μm.

2. Khẩu độ số của ống kính

Đây là một giá trị quan trọng quyết định hiệu suất của ống kính.

Khẩu độ số (NA) = nsinθ

n là chiết suất của môi trường từ vật đến thấu kính, nếu là không khí thì n = 1.

θ là lượng ánh sáng đi vào thấu kính từ điểm mà trục quang giao với vật.

Đây là góc ngoài cùng.

Khẩu độ số càng lớn

Đây sẽ là một thấu kính sáng.

Ngoài ra, vì độ phân giải = kλ/NA nên khẩu độ số càng lớn thì

Độ phân giải sẽ cao hơn. (Số lượng sẽ nhỏ hơn.)

3. Ví dụ về ống kính viễn tâm tương thích megapixel của chúng tôi

Khẩu độ số là 0,026.

Độ phân giải = (0,61×0,55)/0,026 = 12,9μm.　

Điều này gần như phù hợp với độ phân giải (12,7μm) trong bảng trên.

4. Ví dụ về ống kính zoom có ​​độ phóng đại trung bình của chúng tôi

Khẩu độ số của ống kính zoom có ​​độ phóng đại trung bình (SDS-M) của chúng tôi nằm trong khoảng từ 0,014 (ở độ phóng đại thấp nhất) đến 0,036 (ở độ phóng đại tối đa).

Độ phân giải ở độ phóng đại thấp nhất = (0,61×0,55)/0,014 = 23,9μm

Độ phân giải ở độ phóng đại tối đa = (0,61×0,55)/0,036 = 9,3μm.

Macro lens (kính macro) là loại ống kính được thiết kế để chụp ảnh ở gần.
Trong số các ống kính macro, nếu có thể thay đổi tỷ lệ phóng đại một cách liên tục và tiêu cự không thay đổi, ta gọi là macro zoom lens (ống kính macro zoom).

Độ sâu trường ảnh có thể được tăng lên bằng hai cách chính:

（１）Tăng khoảng cách của khoảng sâu trong không gian:

（２）Thu hẹp đường quang *Để biết thông tin về khẩu độ, vui lòng tham khảo “Độ sâu tiêu điểm/độ sâu trường ảnh là gì?”

Nếu bạn muốn biết thêm về cách thức của phương pháp (1)

■Mối quan hệ giữa độ sâu trường ảnh và khoảng cách làm việc

Dưới đây là bảng thông số kỹ thuật cho các ống kính của cùng một nhà sản xuất, cùng dòng và cùng độ phóng đại (X4).
W.D. càng dài thì độ sâu trường ảnh càng sâu.

■Đo thực tế độ sâu trường ảnh do sự khác biệt về khoảng cách làm việc

Nghiêng thang kính cao độ 0,2mm ở 45° và quan sát nó từ phía trên.
Chụp so sánh với các ống kính từ cùng một nhà sản xuất và dòng ống kính có khoảng cách làm việc khác nhau

(1) Quan sát bằng ống kính phóng đại quang học x6 với khoảng cách làm việc 40mm

Nếu bạn đánh giá rằng tiêu điểm nằm trên một thang đo (0,2 mm),
Độ sâu trường ảnh là 0,2mm x (1/1,41) = 0,14mm.

（２) Xác nhận bằng ống kính có độ phóng đại quang học X6 và khoảng cách làm việc là 110mm.

Nếu bạn đánh giá rằng tiêu điểm nằm ở thang đo thứ 2 (0,4 mm),
Độ sâu trường ảnh là 0,4mm x (1/1,41) = 0,28mm.

1. Tỷ lệ biến đổi thành hình cầu của than chì

Thanh chì được sử dụng trong nhiều lĩnh vực khác nhau, và có nhiều loại kim loại khác nhau. Cần phải lựa chọn vật liệu phù hợp dựa trên ứng dụng và mục đích. Một trong những loại vật liệu kim loại đó là gang.

Gang là một loại vật liệu hỗn hợp, trong đó than chì (phi kim loại) được phân tán 3 chiều trong thép. Các tính chất cơ học như độ bền kéo và độ giãn có thể thay đổi tùy thuộc vào hình dạng của than chì tồn tại. Đặc biệt, tính cơ học như độ bền kéo và độ giãn yêu cầu tỷ lệ biến đổi thành hình cầu của than chì trung bình phải đạt 80% hoặc hơn khi được quan sát dưới kính hiển vi (ở độ phóng đại 100 lần). Do đó, tỷ lệ biến đổi thành hình cầu của than chì là một tiêu chuẩn đánh giá quan trọng để đảm bảo độ bền kéo và độ giãn.

2. Phương pháp phân tích tỷ lệ biến đổi thành hình cầu của than chì

Để phân tích tỷ lệ biến đổi thành hình cầu của than chì, bạn cần thực hiện các bước sau:

1. Tiền xử lý: Đối với mẫu lớn, cần cắt xén để làm sạch.
2. Tiền xử lý: Lồng vào nhựa.
3. Tiền xử lý: Cắt mẫu.
4. Tiền xử lý: Mài bề mặt cắt.
5. Tiền xử lý: Mài mịn bề mặt cắt.
6. Tiền xử lý: Đánh bóng bề mặt cắt đạt được bề mặt gương.
7. Tiền xử lý: Xử lý ăn mòn bằng hóa chất (đốt bề mặt bằng hóa chất).
8. Quan sát bằng kính hiển vi.
9. Phân loại, đếm và tính toán.

Các bước tiền xử lý cũng mất nhiều thời gian và công sức. Trong quá trình quan sát, sử dụng kính hiển vi kim loại và tiến hành quan sát dưới kính hiển vi (ở độ phóng đại 100 lần). “Sử dụng hệ số tròn chuẩn hóa theo tiêu chuẩn công nghiệp JIS để phân loại, cũng như sử dụng số thứ tự dựa trên kích thước.” Dùng chúng để tính toán diện tích, đếm và tính toán tỷ lệ biến đổi thành hình cầu của than chì.

Trong việc tính toán tỷ lệ biến đổi thành hình cầu của than chì trong cấu trúc của mẫu dưới kính hiển vi, bạn cần thực hiện các bước sau:

1. Thực hiện đo lường trên 5 trường nhìn với nguyên tắc thường là 100 lần phóng đại, và tính trung bình của chúng.
2. Không xem xét than chì và các hạt chất trung gian nhỏ hơn 2mm (kích thước thực tế là 20μm).
3. So sánh và phân loại dựa trên bảng phân loại.
4. Tính toán tỷ lệ biến đổi thành hình cầu bằng cách tính phần trăm của số hạt than chì hình dạng V và VI so với tổng số hạt than chì.

Đây là phương pháp truyền thống và phức tạp, đòi hỏi nhiều thời gian và công sức. Cùng với các bước tiền xử lý, việc thực hiện yêu cầu rất nhiều thời gian và nỗ lực. Ngoài ra, khả năng xảy ra lỗi do con người là cao, và đôi khi đánh giá là khó khăn.

3.Tăng hiệu quả trong việc phân tích tỷ lệ biến đổi thành hình cầu của than chì

Đề xuất sử dụng phần mềm phân tích tỷ lệ biến đổi thành hình cầu của than chì để tăng hiệu suất:

1. Sử dụng phần mềm phân tích hình ảnh: Chụp ảnh rõ nét của các hạt than chì đã được phóng to dưới kính hiển vi và sử dụng phần mềm để phân tích.
2. Thực hiện phân tích hình ảnh: Sử dụng phần mềm để thực hiện phân tích dựa trên các phương pháp đã nêu trong cách tính toán trước đó.
3. Tận dụng tính năng tự động của phần mềm: Phần mềm cho phép tự động đo lường diện tích và đếm các hạt than chì trên hình ảnh với độ chính xác cao.
4. Tạo báo cáo tự động: Dữ liệu kết quả từ phân tích có thể được xuất ra định dạng Excel một cách chính xác và tự động, giúp tiết kiệm thời gian trong việc tạo báo cáo.

Bấm vào đây để biết chi tiết về phần mềm đo độ hạt than chì

黒鉛球状化率測定ソフト（日鉄テクノロジー株式会社製）　KKS04

4. Set phân tích tỷ lệ biến đổi thành hình cầu của than chì

Được khuyên dùng cho những ai muốn phân tích gang lớn, mang nó đi khắp nơi và dễ dàng đo độ hạt của than chì!
●Bộ kính hiển vi luyện kim nhỏ và đơn giản (có camera) và phần mềm đo độ hạt than chì

小型簡易金属顕微鏡　KKKI-STD6-130DN     Dễ dàng quan sát gang lớn Kính hiển vi luyện kim nhỏ và cầm tay

	黒鉛球状化率測定ソフト（日鉄テクノロジー株式会社製）

Khuyên dùng cho những ai muốn đo lường tỷ lệ hình cầu của than chì một cách nghiêm túc!

●Bộ kính hiển vi luyện kim, camera kính hiển vi, phần mềm đo độ hạt than chì

	倒立型金属顕微鏡 （超高倍率顕微鏡）　GR-29J-C3J
	顕微鏡用USB3.0カメラ（500万画素）　HDCT-500DN3
	黒鉛球状化率測定ソフト（日鉄テクノロジー株式会社製）

5.Tóm tắt

Sẽ hiệu quả hơn nếu sử dụng phần mềm để đo độ hạt của than chì.
Chúng tôi có sẵn các bộ đơn giản tiện lợi và các bộ quy mô đầy đủ.

Chuyển từ kiểm tra trực tiếp trên kính hiển vi sang việc sử dụng ống kính viễn vọng

Three important points for replacement

①Chọn một dòng máy có tốc độ khung hình cao.

②Chọn một dòng máy có khả năng tái tạo màu sắc tốt.

③Chọn một dòng máy có dải động rộng.

Chúng tôi cung cấp một dòng máy ảnh phù hợp với tất cả ba điểm mạnh của bạn:

– Máy viễn vọng Full HD
– Tốc độ khung hình = 60fps
– Tái tạo màu sắc = Độ phân giải Full HD, rất sắc nét
– Dải động = Có tính năng HDR (Dải động cao), mở rộng

Chúng tôi cũng có máy demo, vì vậy, hãy thử nghiệm một lần để cảm nhận.

Phát quang là ánh sáng yếu, đòi hỏi camera có độ nhạy cao.

Do đó, camera thường được sử dụng để chụp ảnh trong kính hiển vi phát quang là camera CCD làm mát (đơn sắc).

Gần đây, cũng có phát quang trong vùng ánh sáng nhìn thấy được, và nếu có lượng phát quang đủ để nhìn thấy bằng mắt, việc quan sát phát quang có thể được thực hiện chỉ với một camera màu.

Trong trường hợp đó, cũng có một số điều cần lưu ý, vì vậy vui lòng kiểm tra các thông tin dưới đây.”

・Độ nhạy

Độ nhạy là khả năng phân biệt giữa tiếng ồn và tín hiệu.

Tiếng ồn xảy ra khi không thể phân biệt được tín hiệu gốc và tín hiệu phát ra từ thiết bị.

Thông thường, tiếng ồn xảy ra khi chụp ảnh với độ sáng thấp.

Có một loại tiếng ồn khác.

Khi quan sát phát quang, tiếng ồn có thể phát sinh do ‘dòng điện tối’ tăng lên với thời gian phơi sáng.

Dòng điện tối là hiện tượng rò rỉ electron trong khi camera đang phơi sáng, và nó tăng gấp đôi với mỗi lần nhiệt độ tăng 7°C.

Nhiệt độ cảm biến có ảnh hưởng lớn đến dòng điện tối, đặc biệt là khi thời gian phơi sáng dài dưới điều kiện ánh sáng yếu, gây ra sự suy giảm tỷ lệ tín hiệu trên nhiễu (SN ratio) và chất lượng hình ảnh.

Để ngăn chặn điều này, thường cần phải làm mát camera. Do đó, người ta sử dụng camera CCD được làm mát.

Tuy nhiên, tùy thuộc vào điều kiện phát quang, đôi khi không cần thiết phải làm mát.

Thông thường, camera CCD làm mát có chi phí cao, nhưng nếu phản ứng phát quang đủ mạnh, không cần thiết phải làm mát mạnh camera bằng quạt hoặc bộ làm mát Peltier.

・Xác nhận độ nhạy bước sóng

Có độ nhạy ở bước sóng phát quang của camera hay không?

Ánh sáng có bước sóng, và cần một cảm biến camera có thể cảm nhận được bước sóng phát quang đó. Tùy thuộc vào điều kiện, ánh sáng phát quang thường rất yếu.

Đầu tiên, bạn cần kiểm tra xem camera có độ nhạy để phát hiện bước sóng phát quang đó hay không.

Bạn có thể biết được điều này bằng cách xem biểu đồ đặc tính quang phổ của camera, từ đó xác định xem nó có độ nhạy không.

・Dải động

Cảm biến camera chuyển đổi ánh sáng thành tín hiệu, và ‘Dải động’ (tỷ lệ giữa lượng điện tích cần thiết lớn nhất và nhỏ nhất) cho phép hiểu được khả năng phát hiện ánh sáng của camera

・Cảm biến camera là CCD hay CMOS

Cảm biến CCD vẫn còn được trang bị trong các camera cao cấp, nhưng số lượng đang giảm dần do sự lên ngôi của cảm biến CMOS. Đặc biệt, cảm biến CMOS gần đây có hiệu suất gần như tương đương với cảm biến CCD về mặt chi phí, số lượng điểm ảnh, tốc độ, tiếng ồn và tiêu thụ điện năng, vì vậy tôi nghĩ rằng không cần phải quá lo lắng về điều đó.

・Phương thức màn trập là màn trập toàn cảnh (global shutter) hay màn trập cuộn (rolling shutter)

Cảm biến CCD chỉ có phương thức màn trập toàn cảnh (global shutter).

Cảm biến CMOS có thể chọn giữa màn trập toàn cảnh và màn trập cuộn (rolling shutter).

Nếu đối tượng chuyển động, sự khác biệt giữa các phương thức màn trập này có ảnh hưởng lớn đến chất lượng hình ảnh.

Màn trập cuộn có độ theo dõi chuyển động kém hơn. Điều này là do mỗi hàng của cảm biến được phơi sáng lần lượt, vì vậy nếu đối tượng di chuyển, nó sẽ bị méo mó.

Ngược lại, màn trập toàn cảnh có độ theo dõi chuyển động tốt hơn vì toàn bộ cảm biến được phơi sáng cùng một lúc, không có sự chênh lệch thời gian phơi sáng.

Tuy nhiên, nếu chụp ảnh trong tình trạng đối tượng đứng yên dưới kính hiển vi, màn trập cuộn thường không gặp vấn đề.

・Camera đơn sắc hay camera màu

Trong quan sát phát quang thông thường, camera đơn sắc được ưa chuộng do độ nhạy cao.

Camera màu có độ nhạy thấp hơn so với camera đơn sắc. Nguyên nhân là do bộ lọc Bayer.

Bộ lọc này cần thiết để thu thập thông tin màu của hình ảnh, nhưng nó chỉ cho phép ánh sáng ở bước sóng nhất định đi qua, làm giảm lượng ánh sáng tới.

Thêm vào đó, việc sử dụng bộ lọc cắt tia hồng ngoại (IR cut filter) trước cảm biến camera cũng là một trong những yếu tố làm giảm độ nhạy.

Do đó, thông thường, khi phân tích các phân tử đồng tồn tại sử dụng nhiều chất phát quang, người ta sẽ phối hợp nguồn sáng và bộ lọc một cách khéo léo theo bước sóng kích thích và bước sóng phát quang tương ứng, và thực hiện chụp ảnh bằng nhiều camera đơn sắc.

Gần đây, có sự xuất hiện của phát quang trong vùng ánh sáng nhìn thấy được, và nếu có lượng phát quang đủ để nhìn thấy bằng mắt, việc quan sát phát quang thường được thực hiện chỉ với một camera màu.

・Số điểm ảnh

Quý khách có thể chọn camera với số điểm ảnh phù hợp với mục đích sử dụng.

Mọi người thường chọn camera có độ phân giải cao khi mong muốn chụp ảnh chất lượng cao, nhưng lưu ý rằng camera có số điểm ảnh cao thường có kích thước cảm biến lớn hơn (đo bằng inch cảm biến), điều này có thể dẫn đến hiện tượng vignetting khi chụp ảnh qua kính hiển vi.

Do đó, bạn cần chọn camera có số điểm ảnh tối ưu phù hợp với mục đích và loại kính hiển vi mà bạn sử dụng

・Tổng kết

Trong chụp ảnh phát quang, không nhất thiết phải sử dụng camera CCD làm mát.

Cũng có phát quang trong vùng ánh sáng nhìn thấy được, và nếu có lượng phát quang đủ để nhìn thấy bằng mắt, việc quan sát phát quang thường được thực hiện chỉ với một camera màu.

Dù công ty chúng tôi không kinh doanh camera CCD làm mát, chúng tôi có cung cấp camera màu có thể phát hiện phát quang trong vùng ánh sáng nhìn thấy được, với lượng phát quang đủ để quan sát bằng mắt.

Xin vui lòng xem chi tiết sản phẩm ở phần dưới.

●Quan sát bằng camera gắn trên kính hiển vi

Kính hiển vi là một thiết bị sử dụng bằng mắt trần của con người nhìn vào ống kính để sử dụng. Nó được thiết kế để phóng to các vật nhỏ để con người có thể nhìn thấy. Khi bạn muốn chụp ảnh của hình ảnh được nhìn thấy thông qua kính hiển vi và lưu trữ hoặc chia sẻ video với người khác, bạn sẽ sử dụng máy ảnh. Trong các loại kính hiển vi của chúng tôi, có loại có hai mắt và loại có ba mắt.

Loại 2 mắt	Loại 3 mắt

Các loại kính hiển vi có hai mắt có hai ống kính mà người dùng nhìn vào.
Các loại kính hiển vi có ba mắt có hai ống kính mà người dùng nhìn vào, cộng với một cổng kết nối camera  tổng cộng là ba ống kính.

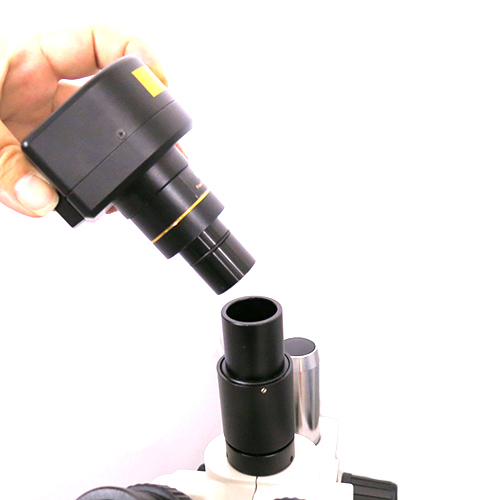

Các camera kính hiển vi của chúng tôi có thể được lắp đặt và chụp ảnh cả ở các loại có hai mắt và ba mắt. Tuy nhiên, nếu việc lắp đặt camera là điều quan trọng, thì chúng tôi khuyến khích sử dụng các loại có ba mắt. Với các loại có ba mắt, bạn có thể nhìn vào ống kính của camera mà không cần phải thay đổi ống kính nhìn vào, giúp tiết kiệm thời gian và công sức so với việc tháo lắp ống kính khi sử dụng các loại có hai mắt.

Ví dụ về lắp đặt trên ống nhòm	Ví dụ về gắn vào phần ba mắt

●Những vấn đề gì xảy ra khi gắn máy ảnh vào kính hiển vi?

Như đã đề cập ở trên, kính hiển vi ban đầu được sử dụng để phóng to các vật thể nhỏ và quan sát chúng bằng mắt thường.
Đây là mục đích chính của tiền đề.
Gắn camera vào kính hiển vi và chụp ảnh là mục tiêu thứ hai, và đây là một phương pháp khá gượng ép.
Kết quả là, các vấn đề sau xảy ra.

●Hình ảnh hiển vi được chụp bằng máy ảnh bị mất nét. Lý do là gì?

Do cấu trúc của nó, kính hiển vi có hai đặc điểm gây khó khăn cho việc lấy nét trên toàn bộ bề mặt khi sử dụng máy ảnh.

・Đặc điểm 1

Như đã đề cập ở trên, mục đích chính của kính hiển vi là phóng to các vật thể nhỏ và quan sát chúng bằng mắt thường.
Chụp bằng máy ảnh là một phương pháp vũ phu với mục đích thứ yếu.
Do đó, do cấu trúc của nó, vật kính của kính hiển vi soi nổi được cố ý đặt ở một góc.

Bố trí vật kính của kính hiển vi soi nổi

Bằng cách này, vật kính của kính hiển vi soi nổi hơi hướng vào trong.
Cấu trúc này được thiết kế có chủ đích để tạo hiệu ứng ba chiều khi nhìn bằng cả hai mắt.
Điều này cũng giống như việc gắn ống kính vào máy ảnh theo một góc khi sử dụng máy ảnh.
Ngoài ra, trường hợp bạn sử dụng máy ảnh và xem hình ảnh trên màn hình không giống như nhìn bằng cả hai mắt.
Đây là cách bạn nhìn thấy nó bằng một mắt.
Vì vậy, ngay cả khi camera được lắp đặt trực tiếp phía trên kính hiển vi,
Tình huống tương tự như chụp ảnh bằng cách nghiêng máy ảnh một góc.
Vì ảnh được chụp từ một góc nên cũng xuất hiện vấn đề về độ sâu trường ảnh, khiến việc lấy nét toàn bộ ảnh trở nên khó khăn.

Đặc trưng 2

Nhiều máy ảnh công nghiệp sử dụng các phần tử nhỏ hơn 1/2 inch một chút.
Nếu bạn cố chụp một bức ảnh phóng đại gần với những gì bạn nhìn thấy khi nhìn qua kính hiển vi,
Cần sử dụng ống kính chuyển đổi máy ảnh có độ phóng đại thấp hơn, chẳng hạn như 0,45x hoặc 0,37x.
Các ống kính làm giảm độ phóng đại này dễ bị biến dạng ống kính, gây khó khăn cho việc lấy nét trên toàn bộ hình ảnh của máy ảnh.

*Gần đây, máy ảnh công nghiệp có độ phân giải cao đã ra đời và các thành phần 1 inch đang được sử dụng.
Trong trường hợp đó, bạn có thể sử dụng ống kính 1x, giúp giảm hiệu ứng méo hình.
Hãy liên hệ với chúng tôi để biết thêm chi tiết.

Tôi thực sự đã chụp một bức ảnh.
Bức ảnh dưới đây thực chất được chụp từ đồng xu 10 yên bằng kính hiển vi, máy ảnh và ống kính 0,45x.

Bên trái được lấy nét nhưng bên phải bị mất nét.

Khi bạn gắn máy ảnh vào kính hiển vi và chụp một bức ảnh như thế này, toàn bộ màn hình sẽ bị mất nét.
Khi bạn quan sát nó bằng mắt thường dưới kính hiển vi, toàn bộ bề mặt được lấy nét rõ ràng nên bạn có thể cảm thấy có điều gì đó kỳ lạ về nó.
Tuy nhiên, như đã đề cập ở trên, khi sử dụng máy ảnh có kính hiển vi, rất khó để lấy nét toàn bộ bề mặt.

●Cách lấy nét hình ảnh kính hiển vi

Tuy nhiên, bằng cách lấy nét vào phần giữa ảnh khi nhìn vào ảnh camera, vùng mất nét có thể được chia thành phần bên trái và bên phải.
Có thể điều chỉnh hình ảnh sao cho tương đối dễ quan sát.

Lấy nét ở giữa màn hình, 2 bên trái phải đều bị out nét

Hình ảnh là phần trung tâm của hình ảnh được lấy nét và các bên hơi mất nét.
Nếu điều chỉnh vị trí lấy nét về giữa màn hình theo cách này, bạn có thể chụp được những bức ảnh kính hiển vi tương đối rõ nét.

●Cách khớp tiêu cự của thị kính và máy ảnh (mount C)

・Tiêu điểm giữa thị kính và màn hình thường không khớp! ?

Khi chụp ảnh bằng kính hiển vi, tốt nhất là tiêu điểm quan sát bằng mắt thường và hình ảnh camera phải được căn chỉnh hoàn hảo.
Tuy nhiên, do “sự khác biệt về đường quang” và “sự khác biệt trong sản xuất” nên tiêu điểm của thị kính (quan sát bằng mắt thường) và cổng camera (quan sát bằng camera) thường không khớp nhau.

① Khi quan sát từ thị kính ② Khi quan sát trên màn hình   Trọng tâm của cả hai điều trên thường không giống nhau.

Nếu mỗi cái là riêng lẻ, chỉ cần điều chỉnh kính hiển vi lên xuống. Có thể điều chỉnh tiêu điểm.

・Điểm khớp là ngàm C ở phía kính hiển vi.

Có nhiều loại ống kính ngàm C khác nhau ở phía kính hiển vi, tùy thuộc vào từng nhà sản xuất.

Nếu là ngàm C thì dù bạn chọn loại nào cũng không ảnh hưởng đến việc điều chỉnh tiêu cự.

Tuy nhiên, trường nhìn thay đổi tùy thuộc vào cách bạn chọn.

Trường nhìn thay đổi như minh họa bên dưới tùy thuộc vào độ phóng đại ở phía ngàm C.

・Độ phóng đại cao → trường nhìn hẹp
・Độ phóng đại thấp → trường nhìn rộng hơn

▼Ví dụ về việc chỉ thay đổi độ phóng đại ngàm C mà không thay đổi bất cứ điều gì về thân kính hiển vi

・ Ngàm C có thể phù hợp với tiêu điểm

Nếu bạn thực sự muốn khớp tiêu cự của máy ảnh khi quan sát bằng mắt thường sử dụng ngàm C, hãy chọn loại có khả năng điều chỉnh tốt ở phía C-mount.

Ví dụ, trong trường hợp của Olympus, nó đi kèm với “Khóa lấy nét”.

Ngoài ra, dù không phải là sản phẩm chính hãng của nhà sản xuất nhưng những sản phẩm sau cũng được rao bán.

（Tham khảo：https://www.microscope-net.com/products/c-adapt/ultra-c-mount/）

Thường thì phần mềm tiêu chuẩn không thể ghi video trong thời gian dài.

Hình ảnh từ camera tốc độ cao có số khung hình lớn, tạo ra dung lượng lớn. Ngoài ra, tốc độ ghi dữ liệu cũng là yếu tố quan trọng.

Về mặt dung lượng, chúng tôi nghĩ rằng bạn cần ghi trực tiếp vào ổ cứng hoặc SSD để không bị bộ nhớ bị tràn. Ngoài ra, vì tốc độ ghi là quan trọng, bạn cần kết hợp với một máy tính cao cấp có ổ SSD.

Tuy nhiên, cũng cần lưu ý rằng, tùy thuộc vào sản phẩm, việc sử dụng SSD có thể làm giảm đáng kể thời gian ghi khi sử dụng khoảng một nửa dung lượng của nó, vì vậy việc lựa chọn sản phẩm cũng rất quan trọng.

Trong trường hợp ghi video trong thời gian dài, không chỉ cần xem xét phần mềm mà còn phải xem xét phần cứng.

Tại công ty chúng tôi, chúng tôi cung cấp một bộ sưu tập gồm máy tính cao cấp tích hợp ổ SSD, camera, và phần mềm ghi video (đặc biệt). Chúng tôi sẽ thực hiện kiểm tra hoạt động trước khi cung cấp. (Thời gian ghi video phụ thuộc vào dung lượng SSD, tốc độ của camera tốc độ cao và độ phân giải.)

Tuy nhiên, khi kết hợp camera tốc độ cao (CHU130EX), máy tính cao cấp tích hợp ổ SSD và phần mềm ghi video dài, giá có thể lên tới khoảng 120-130 triệu yen.

Nếu bạn muốn ghi lại trong thời gian dài như 24 giờ, việc sử dụng một máy quay kính hiển vi và một máy ghi đĩa cứng như sau sẽ giúp bạn dễ dàng thực hiện:

Ví dụ, nếu bạn ghi video vào ổ đĩa cứng 2TB, bạn có thể ghi video trong hơn 10 ngày.

Các cổng kết nối BNC cũng có thể được sử dụng để kết nối với ổ cứng.

ビデオ端子 có thể được chuyển đổi thành cổng USB để lưu trực tiếp video vào máy tính. Trong trường hợp này, với độ phân giải VGA (640×480), dung lượng khoảng 1MB cho mỗi giây được ước tính. Do đó, bạn cần chuẩn bị một ổ cứng hoặc ổ cứng SSD với dung lượng phù hợp với thời gian cần thiết.   Nếu bạn quan tâm đến việc lựa chọn ổ cứng phù hợp, chúng tôi cũng có thể giới thiệu cho bạn. Hãy liên hệ với dịch vụ hỗ trợ kỹ thuật của chúng tôi để biết thêm thông tin.

“Hiệu ứng mờ viền” là hiện tượng xảy ra khi sử dụng một ống kính không phù hợp với cảm biến hình ảnh của camera, dẫn đến việc xuất hiện những vùng tối như hình dạng của một đường hầm đen xung quanh các cạnh của hình ảnh. Hiện tượng này giống như đang nhìn qua một đường hầm, với các phần trung tâm của hình ảnh rõ ràng nhưng các cạnh bị tối và thu hẹp lại.

Các phần đen ở bốn góc của màn hình (Hiệu ứng mờ viền ).

Nguyên nhân của  hiệu ứng mờ viền

• Kích thước cảm biến của camera lớn hơn kích thước cảm biến mà ống kính được thiết kế để hỗ trợ
• Trường hợp sử dụng borescope, kích thước cảm biến của camera kết nối với borescope là lớn. Mặt khác, hình ảnh thu được qua camera sẽ gần giống với những gì bạn có thể quan sát trực tiếp qua borescope

• Trong trường hợp sử dụng kính hiển vi: Thông thường, camera kính hiển vi được chế tạo để tránh hiện tượng mờ viền (bóng ở bốn góc).

  Chúng tôi thiết kế có lề để tránh họa tiết, nhưng mức độ họa tiết khác nhau tùy thuộc vào nhà sản xuất.
