●USB 3.0 giá thành thấp
●Phần mềm tiêu chuẩn đo lường đơn giản có thể đo khoảng cách giữa hai điểm
●Chúng tôi có nhiều phần mềm như phần mềm đo lường, xếp chồng tiêu điểm và ghép nối hình ảnh.
●Cũng có thể phát triển phần mềm theo yêu cầu của khách hàng
Kính hiển vi USB3.0 tốc độ cao tiêu chuẩn mới
●USB3.0 cũng an toàn và giá thành thấp
●Phần mềm tiêu chuẩn đo lường đơn giản có thể đo khoảng cách giữa hai điểm
●Chúng tôi có nhiều phần mềm như phần mềm đo lường, xếp chồng tiêu điểm và ghép nối hình ảnh.
●Cũng có thể phát triển phần mềm theo yêu cầu của khách hàng
Thuận tiện để quan sát với trường nhìn rộng bằng cách sử dụng đèn đa góc
●USB3.0 cũng an toàn và giá thấp
●Phần mềm tiêu chuẩn đo lường đơn giản có thể đo khoảng cách giữa hai điểm
●Chúng tôi có nhiều phần mềm như phần mềm đo lường, xếp chồng tiêu điểm và ghép nối hình ảnh.
●Cũng có thể phát triển phần mềm theo yêu cầu của khách hang
Tối ưu để quan sát các vật thể dễ bị phản xạ
Kính hiển vi USB loại chiếu sáng đồng trục
●Lý tưởng để quan sát các mặt phẳng có độ phản chiếu cao gần với bề mặt gương (kim loại được đánh bóng, lớp mạ, tấm silicon, quan sát độ thâm nhập của mối hàn, v.v.)! Kiểu chiếu sáng đồng trục
●Phần mềm tiêu chuẩn đo lường đơn giản có thể đo khoảng cách giữa hai điểm
●Chúng tôi có nhiều phần mềm như phần mềm đo lường, xếp chồng tiêu điểm và ghép nối hình ảnh.
●Cũng có thể phát triển phần mềm theo yêu cầu của khách hàng
●Giá thấp đáng tin cậy
●Phần mềm tiêu chuẩn đo lường đơn giản có thể đo khoảng cách giữa hai điểm
●Chúng tôi có nhiều phần mềm như phần mềm đo lường, xếp chồng tiêu điểm và ghép nối hình ảnh.
●Cũng có thể phát triển phần mềm theo yêu cầu của khách hàng
●Giá thấp đáng tin cậy
●Phần mềm tiêu chuẩn đo lường đơn giản có thể đo khoảng cách giữa hai điểm
●Chúng tôi có nhiều phần mềm như phần mềm đo lường, xếp chồng tiêu điểm và ghép nối hình ảnh.
●Cũng có thể phát triển phần mềm theo yêu cầu của khách hàng
●Một bộ lọc phân cực được gắn vào đầu thấu kính và đèn LED chiếu sáng vòng, và bộ lọc W làm giảm đáng kể hiện tượng hắt sáng.
●Phần mềm tiêu chuẩn đo lường đơn giản có thể đo khoảng cách giữa hai điểm
●Chúng tôi có nhiều phần mềm như phần mềm đo lường, xếp chồng tiêu điểm và ghép nối hình ảnh.
●Cũng có thể phát triển phần mềm theo yêu cầu của khách hàng
Siêu đẹp! Siêu nét ! Siêu sắc!
● Chất lượng hình ảnh 4K!
● Tái hiện màu sắc tuyệt đẹp!
Cũng hỗ trợ halation!
Cũng hỗ trợ halation!
Đo đơn giản! Chỉ cần click!
Đo kích thước hình ảnh tự động chính xác bằng việc sử dụng thấu kính Telecentric kép!
Dễ dàng! Chỉ cần click sẽ tự động đo kích thước hình ảnh.
Bề mặt lồi sáng bóng trở nên khó quan sát hơn khi sử dụng đèn vòng tiêu chuẩn trang bị trên kính hiển vi của chúng tôi do hiện tượng phản xạ.
■ Hệ thống chiếu sáng
| Sử dụng đèn vòng thông thường sẽ tăng cường tác động của ánh sáng phản chiếu | Gắn bộ lọc phân cực ở phía đầu ống kính và bên chiếu sáng khi sử dụng đèn vòng có thể cải thiện một chút |
 |
|
| Bằng cách sử dụng đèn chiếu sáng hai cánh, có thể giảm thiểu hiện tượng phản xạ như hình ảnh dưới đây. (Yêu cầu điều chỉnh góc và các yếu tố khác.) | Chỉ cần thêm bộ lọc phân cực trên ống kính như hình dưới, bạn có thể đạt được sự cải thiện đáng kể. |
 |
|
| Đối với ống kính lồi (vật thể), áp dụng cùng phương pháp (đèn vòng → đèn hai cánh góc thấp) để quan sát. | |
 |
|
| （Chú ý) Trong trường hợp của ống kính, vì ống kính là trong suốt, màu sắc của nền cũng trở nên quan trọng. Hình trên là trắng nền, và ống kính không được đặt trực tiếp mà được nâng lên để quan sát. | |
Lens telecentric chính
1. Trong phạm vi độ sâu tiêu điểm, không có sự mở rộng hoặc co lại của hình ảnh.
→ Có thể giảm sai số đo lường khi đo kích thước.
2. Hình ảnh không bị méo do sự chệch độ.
3. Khi sử dụng đèn đồng trục, độ không đồng đều về độ sáng của vật thể được giảm thiểu.
Chúng được phân loại chính thành hai loại: lens telecentric cả hai bên và lens telecentric một bên. Cả hai dạng này đều được chúng tôi cung cấp.
Đặc điểm của mỗi loại như sau:
Lens telecentric cả hai bên
Lens telecentric cả hai bên có đặc điểm là kích thước của vật thể không thay đổi khi khoảng cách từ cảm biến máy ảnh hoặc từ đối tượng thay đổi. Nghĩa là, chỉ cần thay đổi khoảng cách từ cảm biến máy ảnh bằng việc sử dụng vòng macro, chẳng hạn, mà không làm thay đổi tỷ lệ phóng đại của ống kính và đối tượng.
Tuy nhiên, kích thước của ống kính sẽ tăng lên theo tỷ lệ lớn hơn so với phạm vi chiếu hình ảnh, khiến kích thước của ống kính lớn lên vật lý, và giá cả cũng tăng lên theo khi tỷ lệ phóng đại giảm. Loại lens này thường được sử dụng trong các thiết bị đo lường chính xác và máy chiếu.
Bilateral Telecentric Lenses
RT1, RT3, RT5
Lens telecentric một bên
Lens telecentric một bên là loại lens có cấu trúc telecentric chỉ ở phía đối tượng. Khác với lens telecentric cả hai bên, khi khoảng cách từ cảm biến máy ảnh thay đổi, kích thước của hình ảnh hiển thị đối tượng sẽ thay đổi giống như lens không telecentric. So với lens telecentric cả hai bên, lens này nhỏ gọn hơn và có giá rẻ hơn.
Lens telecentric một bên thường được sử dụng trong các ứng dụng đo kích thước nếu không cần thay đổi tỷ lệ phóng đại, chẳng hạn như trong trường hợp của lens macro zoom khi sử dụng cho mục đích đo kích thước.
(Loại lens telecentric một bên cũng có một dạng khác, được gọi là lens telecentric ở phía hình ảnh, có cấu trúc telecentric chỉ ở phía cảm biến máy ảnh. Tuy nhiên, loại này ít được sử dụng trong chụp hình công việc thông thường với máy ảnh thông thường.)
 |
Lens telecentric (Loại W.D. 65mm) Lens telecentric (Loại W.D. 110mm) |
 |
Lens telecentric một bên Lens telecentric (Loại W.D. 65mm) tương thích với đèn đồng trục Lens telecentric (Loại W.D. 110mm) tương thích với đèn đồng trục |
 |
Lens telecentric một bên Lens telecentric tương thích với camera megapixel (Loại W.D. 65mm) Lens telecentric tương thích với camera megapixel (Loại W.D. 110mm)
|
 |
Lens telecentric tương thích với camera megapixel Lens telecentric tương thích với camera megapixel (Loại W.D. 65mm, tương thích với đèn đồng trục) Lens telecentric tương thích với camera megapixel (Loại W.D. 110mm, tương thích với đèn đồng trục) |
Lens telecentric đặc biệt
■ Lens telecentric cho khoảng cách xa
Có thể đảm bảo khoảng cách từ đầu ống kính đến đối tượng là 170mm.
Ở mức độ phóng đại như vậy, khác biệt về độ phân giải giữa ống kính zoom của chúng tôi và lens này không nhiều.
Nếu bạn muốn thu nhỏ kích thước của lens và máy ảnh, điều này là hiệu quả.
.
Lens telecentric
(Focal length: 170mm)
TG Lens + 0.5x Auxiliary Lens
(Focal Length: 170 mm)
■ Lens telecentric cao tỷ lệ phóng và tiết kiệm không gian
 |
 |
Lens này nhỏ gọn, với khoảng cách tiêu điểm chỉ là 40mm, nên rất thuận tiện để lắp đặt trong không gian hạn chế.
Tuy tỷ lệ phóng đại cao, nhưng so với ống kính zoom của chúng tôi, độ phân giải giảm đi.
|
Lens telecentric cao tỷ lệ phóng và tiết kiệm không gian |
Lens FZ + 2x auxiliary lens |
 |
 |
| （⇓ Phóng to vùng được đánh đỏ ở trên） | （⇓ Phóng to vùng được đánh đỏ ở trên） |
 |
 |
Không thể phân biệt giữa dấu 2 ký tự và nhận diện chữ số bằng lens telecentric.
（Tham khảo）Nếu xem qua ống kính có độ phân giải cao nhất của chúng tôi, sẽ nhìn thấy như sau.
Specialized Telecentric Lens 11
TÓM TẮT
Các đặc điểm chính của lens telecentric bao gồm:
1. Trong phạm vi độ sâu tiêu điểm, không có sự mở rộng hoặc co lại của hình ảnh, giúp giảm sai số trong quá trình đo kích thước.
2. Ít biến dạng hình ảnh do chệch độ.
3. Khi kết hợp với ánh sáng đồng trục, ít sự không đồng đều về độ sáng của vật thể.
Có sự khác biệt giữa lens telecentric cả hai bên, được sử dụng trong các thiết bị đo lường chính xác và máy chiếu, và lens telecentric một bên, chỉ phía đối tượng có cấu trúc telecentric. Lens telecentric cả hai bên thường lớn và đắt đỏ, trong khi lens telecentric một bên thường nhỏ gọn và giá cả phải chăng.
Về cổng trên máy tính để kết nối camera USB 3.0 có đúng tiêu chuẩn USB 3.0, đó là cổng có khả năng cung cấp năng lượng và tốc độ truyền thông cao.
Tuy nhiên, khi kết nối với máy tính, nếu không kết nối đúng vào vị trí phù hợp, có thể dẫn đến việc không hoạt động bình thường.
Trong bài viết này, chúng tôi sẽ giới thiệu về cổng đúng trên máy tính để kết nối camera USB 3.0.
Để sử dụng camera USB 3.0, bạn cần kết nối nó vào cổng USB 3.0 (hoặc USB 3.1, USB 3.2) trên máy tính.
Nếu kết nối camera USB 3.0 vào cổng USB 2.0, sẽ ảnh hưởng đến khả năng cung cấp năng lượng và tốc độ truyền thông, dẫn đến việc không hoạt động bình thường.
■ Sự khác biệt giữa USB1.1, 2.0 và 3.0
| Tên gọi |
Tốc độ truyền dữ liệu tối đa
|
Khả năng cung cấp năng lượng |
| USB1.1 | 12Mbps | 5V 100mA |
| USB2.0 | 480Mbps | 5V 500mA |
| USB3.2 Gen1 (USB3.0) | 5Gbps | 5V 900mA |
| USB3.2 Gen2 | 10Gbps | 5V 900mA |
| USB3.2 Gen2x2 | 20Gbps | 5V 900mA |
※ Từ năm 2013, USB3.0 đã được đổi tên thành USB3.1 Gen1, và từ năm 2019, nó đã được đổi thành USB3.2 Gen1.
Như đã đề cập ở trên, về mặt số liệu, tốc độ truyền dữ liệu tối đa (tốc độ truyền thông) của USB2.0 là 40 lần USB1.1, và USB3.0 là khoảng 400 lần USB1.1.
Cách kiểm tra xem cổng USB có phải là USB 3.0 hay không có thể được thực hiện bằng 3 phương pháp sau:
【Phương pháp 1】Kiểm tra màu của cổng.
Cổng USB 3.0 thường được khuyến nghị sử dụng màu xanh lam và hầu hết các cổng USB 3.0 đều có màu xanh lam.
Tuy nhiên, đôi khi có thể có cổng USB 3.0 có màu khác ngoài màu xanh lam hoặc cổng màu xanh lam không phải là USB 3.0.
Trong trường hợp đó, vui lòng tham khảo 【Phương pháp 2】 và 【Phương pháp 3】.
【Phương pháp 2】Kiểm tra biểu tượng trên cổng.
Nếu có biểu tượng kèm theo chữ “SS” (SuperSpeed) gần cổng USB 3.0, thì đó là cổng USB 3.0.
Tuy nhiên, đôi khi không có biểu tượng đi kèm.
Trong trường hợp không có biểu tượng, vui lòng tham khảo 【Phương pháp 3】.
【Phương pháp 3】Kiểm tra từ Trình quản lý thiết bị trên máy tính.
Bạn có thể kiểm tra tiêu chuẩn cổng USB thông qua Trình quản lý thiết bị trên máy tính.
(Trình quản lý thiết bị > Bộ điều khiển Serial Universal)
※ Hình ảnh được trình bày dưới đây là trên Windows 10. Loại và số lượng cổng có thể khác nhau tùy theo máy tính mà bạn đang sử dụng.
Lưu ý khi kết nối camera USB 3.0 vào máy tính
Đến năm 2023, hầu hết các máy tính hiện đang được bán trên thị trường đều có cổng USB 3.0.
Tuy nhiên, trên một số máy tính có nhiều cổng, có thể có cả cổng “USB 3.0” và “USB 2.0” cùng tồn tại.
Do đó, khi kết nối camera USB 3.0 vào máy tính, hãy chú ý các điểm sau:
– Kiểm tra cổng USB trên máy tính và sau đó kết nối camera vào.
– Kết nối camera trực tiếp vào máy tính mà không thông qua hub USB hoặc thiết bị trung gian.
※ Một số hub USB có thể gây thiếu điện hoặc tốc độ truyền thông khiến camera không hoạt động đúng cách.
– Camera USB 3.0 là camera có khả năng cung cấp năng lượng và tốc độ truyền thông cao tương thích với tiêu chuẩn USB 3.0.
– Để sử dụng đúng, vui lòng kết nối camera vào cổng USB 3.0 (hoặc USB 3.1, USB 3.2).
Kính hiển vi Full HD đã phát triển hơn nữa.
Kính hiển vi Full HD đã phát triển hơn nữa.
Kính hiển vi Full HD đã phát triển hơn nữa.
●Đèn LED thanh di chuyển theo 3 hướng có thể nhấn mạnh các cạnh và vết xước
●Hình ảnh 4K sắc nét khác biệt !
●Khả năng tái tạo màu sắc tuyệt vời!
●Được trang bị cảm biến ảnh Exmor R của Sony
Lý tưởng để kiểm tra!
●Lý tưởng để kiểm tra!
●Hình ảnh rõ ràng có độ phân giải Full HD
Cũng hỗ trợ halation!
●Chức năng triệt sáng chói (với chức năng HDR)
Độ phóng đại là 20x-120x
※Độ phóng đại là giá trị được tính toán được chuyển đổi sang màn hình 17 inch.
Kính hiển vi Full HD với chức năng tạo dòng kẻ trên màn hình tùy ý
Lý tưởng để kiểm tra!
●Lý tưởng để kiểm tra mà không có độ trễ hiển thị!
●Hình ảnh rõ ràng có độ phân giải Full HD
Cũng hỗ trợ halation!
●Chức năng triệt sáng chói (với chức năng HDR)
Độ phóng đại là 40x-240x
* Độ phóng đại là giá trị được tính toán được chuyển đổi sang màn hình 17 inch.
●Camera công nghiệp của Shodensha dòng Beelex
●Quan sát vật đặt trên mặt phẳng bàn làm việc , sử dụng cánh tay nghiêng góc 45° và cánh tay dài thuận tiện quan sát vật lớn đặt trên mặt sàn.
●Đầu xoay linh hoạt , lật nghiêng cho phép bạn quan sát trực tiếp bên dưới và sang ngang.
●Vận hành thoải mái với đầu xoay “tốc độ không đổi và mượt mà”
●Tự động lấy nét tốc độ cực cao
●Full HD 2Megapixel!
●Độ phóng đại lên đến 20 lần
●Camera công nghiệp của Shodensha dòng Beelex
●Tự động lấy nét tốc độ cực cao
●Full HD 2Megapixel!
●Độ phóng đại lên đến 20 lần
●Camera công nghiệp của Shodensha dòng Beelex
●Kèm đèn chiếu sáng dạng cánh tay cho phép quan sát với một trường nhìn rộng
●Tự động lấy nét tốc độ cực cao
●Full HD 2Megapixel!
●Độ phóng đại lên đến 20 lần
Lưu hình ảnh quan sát bằng Camera không cần PC/ Microscope HD
●Có thể ghi hình ảnh tĩnh và video trên thẻ micro SD
●Không cần PC
●Có thể ghi trong thời gian dài vì có thể kết nối thiết bị lưu trữ dung lượng lớn như ổ cứng HDD.
Kích thước siêu nhỏ gọn !
Màn hình 11,6 inch độ nét cao Full HD
●Sản xuất tại Nhật Bản !
●11,6 inch siêu nhỏ gọn!
●Lý tưởng cho màn hình máy ảnh / kính hiển vi độ nét cao
●Hỗ trợ đầu vào cổng HDMI

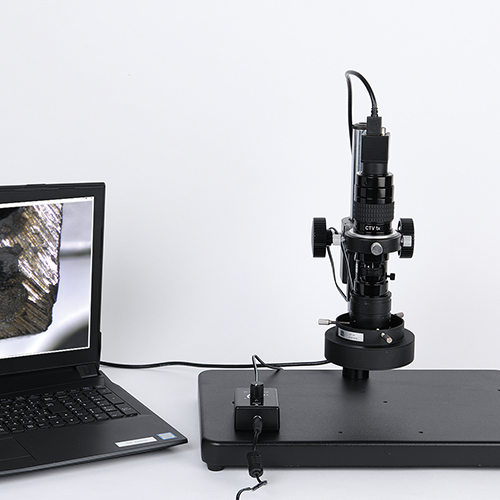

Độ phân giải của Microscope phóng đại siêu cao giá rẻ đã được cải thiện!
●Nó nhỏ hơn các ống kính thông thường và có độ phân giải được cải thiện!
●Phạm vi phóng đại lớn hơn
●Có thể thay vật kính. (lựa chọn)
●Lý tưởng để quan sát vật mặt phẳng có độ phản chiếu cao (kim loại được đánh bóng, lớp mạ, tấm silicon, mặt cuối sợi, v.v.)! Kiểu chiếu sáng đồng trục
●Có sẵn phần mềm phong phú như phần mềm đo lường và kết nối hình ảnh.
●Cũng có thể phát triển phần mềm theo yêu cầu của khách hàng
●Độ phóng đại siêu cao 2700 lần !
●Giảm quang sai màu đến giới hạn tối đa
●Các cạnh sắc nét hơn
●Tỷ lệ thu phóng cấp cao nhất của Nhật Bản 12 nấc zoom
●Giá bằng 1/4 so với máy cao cấp thông thường
Bạn có thể làm điều này với mức giá tuyệt vời này! ?
Kính hiển vi zoom với cánh tay không khóa gây khó chịu, vì đã được khóa tự động

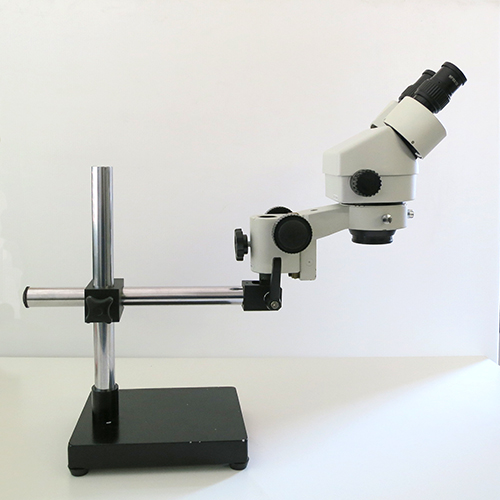

Kính hiển vi soi nổi với cánh tay dài hoạt động phạm vi rộng!
Kính hiển vi soi nổi với cánh tay dài hoạt động phạm vi rộng!
Sử dụng để hiệu chuẩn cho Microscope USB.
●20 μm / 100 μm / 500 μm / 1 mm Thang thủy tinh với 4 loại kích thước
Ngoài việc ghép hình ảnh, các chức năng đo lường khác nhau thì ghép tiêu điểm cho phép xếp chồng tiêu điểm các hình ảnh quan sát bằng Microscope và cả bằng kính hiển vi.
●Chức năng hỗ trợ đo lường ( tự động bắt điểm đường cạnh)
●Chức năng thu phóng kỹ thuật số chính xác
●Chức năng tổng hợp tiêu điểm
●Thước kính hiệu chuẩn dạng tiêu chuẩn đi kèm
●Chức năng Tiling
●Hỗ trợ tiếng Nhật / tiếng Anh
Ngoài việc ghép hình ảnh, các chức năng đo lường khác nhau thì ghép tiêu điểm cho phép xếp chồng tiêu điểm các hình ảnh quan sát bằng Microscope và cả bằng kính hiển vi.
●Có thể tạo hình ảnh liên kết bằng cách ghép các ảnh chụp cả chiều dọc và chiều ngang (không giới hạn số lượng ảnh) .
●Có thể xoay núm điều chỉnh lấy nét di chuyển lên xuống bằng tay.
●Trong lúc tổng hợp tiêu điểm bạn có thể xoay bằng tay điều chỉnh tiêu cự.
●Trang bị chức năng tồng hợp ghép các ảnh đã chụp với nhau thành một ảnh rõ nét.
CácThật đáng kinh ngạc!
●Bạn có thể sử dụng phần mềm này để làm rõ và xem các vết xước mà bạn không thể nhìn thấy trước đây
●Nó có thể được làm rõ nét khi xem và thuận tiện cho việc kiểm tra trực quan
●Bất kỳ ai cũng có thể sử dụng một cách dễ dàng và trực quan
●Vì đây là phần mềm cusrShodensha nên cũng có thể sử dụng phần mềm tùy chọn thêm.
Quan sát toàn diện 360⁰ bề mặt bên trong! Đặc biệt, độ sâu quan sát lên tới 100mm!
● Thấu kính tối ưu để quan sát bề mặt bên trong của lỗ với trường quan sát 360°.
● Ứng dụng chiếu sáng tối ưu cho quan sát ống dài hẹp φ50mm～φ100mm.
● Sử dụng thấu kính sâu với cảm biến ảnh tối ưu cho quan sát ống. Hơn nữa, có thể điều chỉnh độ sâu trường ảnh với thấu kính khẩu độ.

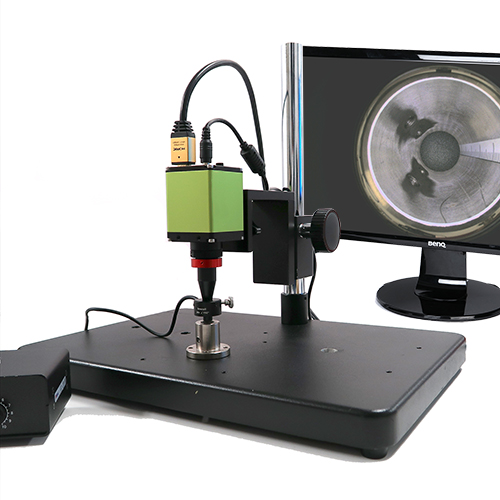

● Với hiệu ứng mắt cá, có thể quan sát phạm vi rộng bên trong lỗ.
Có sẵn máy ghi Recorder để lưu ảnh và video.
※ Không bao gồm màn hình.
DN3UVC-130
1. Thích hợp nhất để thay thế Webcam
2. Không cần lắp đặt driver phiền phức
3. Sử dụng đồng thời OpenCV và Python
4. Được trang bị Global shutter có khả năng ghi hình chuyển động nhanh với tốc độ khung hình cao
5. Đi kèm thiết bị Trigger lắp đặt ngoài
6. Thích hợp để kết nối với Raspberry Pi
