Thấu kính viễn tâm

Ống kính viễn tâm cho phép bạn thu được hình ảnh ít bị biến dạng hơn.

Tôi đã thử nghiệm với ống kính viễn tâm RT3 và RT5 của chúng tôi.

Chúng tôi gắn ống kính viễn tâm RT3 và RT5 vào máy ảnh USB để chụp ảnh thang kính.

Chụp ảnh bằng ống kính viễn tâm RT3	Chụp ảnh bằng ống kính viễn tâm RT5
Bạn có thể thấy 4 góc của màn hình không hề bị biến dạng. Đây là tính năng của ống kính viễn tâm.

Ống kính CCTV

Nếu bạn đang sử dụng ống kính CCTV, ống kính tele sẽ ít biến dạng hơn ống kính góc rộng.

Chúng tôi đã thử nghiệm với ống kính tiêu cự cố định 6 mm và ống kính tiêu cự cố định 25 mm.

	Chúng tôi đã gắn ống kính lấy nét cố định 8mm vào máy ảnh USB và chụp ảnh tờ giấy biểu đồ.
	Có thể thấy bốn góc của tờ giấy biểu đồ bị méo.

	Chúng tôi gắn ống kính lấy nét cố định 25 mm vào máy ảnh USB và chụp ảnh tờ giấy biểu đồ.
	Không có nhiều biến dạng ở bốn góc của tờ giấy vẽ đồ thị.

Một số ống kính macro có ít biến dạng hơn tùy thuộc vào hiệu suất của ống kính, nhưng chúng đắt hơn.

Kết luận

Khi phạm vi rộng từ 1x đến 1000x, cần có ống kính có tỷ lệ thu phóng 1:1000.

Hiện tại, dù ống kính zoom cao cấp đến đâu thì trên thế giới cũng chỉ có ống kính zoom có tỷ lệ khoảng 1:12

Ba cách dưới đây được xem như là những cách đạt được phạm vi rộng trong số đó

① Chuẩn bị một số ống kính

Ống kính có độ phóng đại thay đổi tiêu chuẩn của chúng tôi (SDS-M) có tỷ lệ thu phóng là 1:6,5.

Nói cách khác, phạm vi rộng từ 1 đến 1000 lần là không thể về mặt vật lý.

Tuy nhiên, máy ảnh được sử dụng trong kính hiển vi của chúng tôi là loại C-mount thông thường nên việc thay đổi ống kính rất dễ dàng.

Ống kính tiêu chuẩn: SDS-M

Gắn kết: gắn C

Máy ảnh tương thích: 1/2, 1/2.5, 1/3 inch

Cự ly hoạt động：90mm

Độ phóng đại: 20 đến 120 lần　※１

※１　Độ phóng đại khi gắn vào máy ảnh 1/2 inch của chúng tôi và quan sát trên màn hình 17 inch

Ống kính zoom có ​​độ phóng đại cao: SDS-FZR

Gắn kết: gắn C

Máy ảnh tương thích: 1/2, 1/2.5, 1/3 inch

Cự ly hoạt động：95mm

Độ phóng đại: 40x～ 240x　※2

※2　Độ phóng đại khi gắn vào máy ảnh 1/2 inch của chúng tôi và quan sát trên màn hình 17 inch. Tuy nhiên, nếu thay đổi ống kính, bạn sẽ cần phải xem lại ánh sáng.

Đặc biệt, khi quan sát ở độ phóng đại cực cao như 1000x, cần phải có ánh sáng đủ sáng.

Chúng tôi cũng có ống kính và ánh sáng với độ phóng đại trên 1000x như hình bên dưới.

Kính hiển vi USB độ phóng đại cực cao NSH130CS-R

Tổng độ phóng đại 200x đến 1450x

② Chọn thấu kính có hệ thống thấu kính vật kính có thể hoán đổi cho nhau.

Bạn có thể chọn một ống kính thu phóng vật kính có thể hoán đổi cho nhau từ thời điểm bạn cân nhắc sử dụng nó.

Ban đầu, vật kính đạt tiêu chuẩn của kính hiển vi này là 10x, cho độ phóng đại tổng cộng từ 200 đến 1450x.

Hiện có sẵn các thấu kính vật kính tùy chọn sau, do đó, bằng cách loại bỏ vật kính 10x này và thay thế bằng thấu kính bên dưới, bạn có thể đạt được phạm vi rộng.

Ống kính vật kính 2x tùy chọn QM Plan Apo L2 (2X)

Độ phóng đại: 40x đến 240x

Ống kính vật kính 5x tùy chọn QM Plan Apo HL (5X)

Độ phóng đại: 100x đến 600x

③ Sử dụng với ống kính tùy chọn

Ống kính tiêu chuẩn của chúng tôi được đề cập ở trên là

Ống kính tiêu chuẩn: SDS-M

Gắn kết: gắn C

Máy ảnh tương thích: 1/2, 1/2.5, 1/3 inch

Cự ly hoạt động：90mm

Độ phóng đại: 20 đến 120 lần　※１

※１　Độ phóng đại khi gắn vào máy ảnh 1/2 inch của chúng tôi và quan sát trên màn hình 17 inch

Nếu bạn sử dụng mẹo này với ống kính 0,5x tùy chọn bên dưới, độ phóng đại sẽ là 15x đến 90x.

Ống kính phụ 0,5x TG-0,5

※Bao gồm các ống kính tiên tiến hiện tại.

　Trong trường hợp này, độ phóng đại sẽ giảm và tiêu cự sẽ từ 90mm xuống còn khoảng 170mm.

　Nếu cột không đủ cao, chúng tôi cũng có sẵn cột nối dài.

Nếu bạn sử dụng ống kính 2x tùy chọn bên dưới, độ phóng đại sẽ là 60-360x。

Bộ mở rộng (x2) RCS-20

※Đặt nó giữa máy ảnh và ống kính hiện tại của bạn.

　Trong trường hợp này, độ phóng đại sẽ giảm nhưng tiêu cự vẫn ở mức 90mm.

※Tuy nhiên, phương pháp này không được khuyến khích lắm.

　Thấu kính phụ chỉ là một thấu kính nằm trên một thấu kính nên có nhiều vấn đề phát sinh.

Khi giảm độ phóng đại không có nhiều tác dụng nhưng điều này làm tăng độ phóng đại, gây khó khăn về mặt quang học ở những điểm sau.

　Cần tăng độ mờ của ánh sáng

　・Nếu độ phóng đại cao, độ tách màu và độ phân giải của ống kính sẽ giảm đáng kể.

Do đó, phương pháp ① và ② ban đầu được khuyến nghị sử dụng.

Nếu có thắc mắc về ánh sáng và ống kính hoặc yêu cầu thiết bị demo, vui lòng liên hệ với bộ phận hỗ trợ kỹ thuật của chúng tôi.

Điều chỉnh tiêu cự của kính hiển vi bằng cách sử dụng nút xoay trên và dưới.

Không thể điều chỉnh tiêu điểm theo bất kỳ cách nào khác.

Tuy nhiên, khi độ phóng đại tăng lên, việc điều chỉnh tinh tế trở nên khó khăn.

Trong trường hợp đó, hãy sử dụng loại điều chỉnh tinh chỉnh được trình bày ở trên.

Ngay cả sau khi điều chỉnh tiêu cự, hiện tượng sau đây vẫn có thể xảy ra.

■Làm mờ xung quanh

Trừ khi bạn có một ống kính có độ chính xác cực cao, nếu không thì phần trung tâm và vùng ngoại vi sẽ không được lấy nét hoàn hảo.

*Nó sẽ xảy ra như trong ảnh bên dưới.

■Quang sai

Khi bạn tăng độ phóng đại, các cạnh trở nên kém rõ ràng hơn và toàn bộ hình ảnh bắt đầu trông mờ.

Độ phóng đại thấp nhất của ống kính TG của chúng tôi (X0.7)

Độ phóng đại tối đa của ống kính TG của chúng tôi (X4.5)

Khoảng cách từ bề mặt vật thể đến cuối thấu kính ở phía vật thể. Một không gian nơi bạn có thể làm việc. Nếu ánh sáng lọt ra ngoài ống kính, W.D. sẽ hẹp hơn.

1．Tổng quan về độ sâu tiêu điểm/độ sâu trường ảnh

Trong một ống kính thông thường, chỉ có một điểm được lấy nét hoàn toàn.

(Các thấu kính đặc biệt dùng để đo chính xác chẳng hạn như thấu kính viễn tâm bị loại trừ)

Có những khu vực ít bị mất nét trước và sau điểm được lấy nét hoàn hảo.

Đây được gọi là độ sâu trường ảnh.

Nếu bạn di chuyển ra xa điểm hoàn toàn đúng nét, điểm đó sẽ dần bị mờ.

Bằng cách thu hẹp đường quang, bạn có thể giảm mức độ mờ.

Tuy nhiên, vì hình ảnh trở nên tối hơn khi dừng lại nên không thể sử dụng nó với các ống kính có độ phóng đại rất cao.

2．Độ sâu tiêu cự/độ sâu trường ảnh của kính hiển vi

Ảnh bên dưới là kính hiển vi có khẩu độ của chúng tôi, MS200PC3 (20-110x).

Sử dụng kính hiển vi có khẩu độ này, chúng ta sẽ so sánh hình ảnh khi thấu kính mở rộng và khi thấu kính khép lại.

(Giảm khẩu độ để tăng độ sâu trường ảnh.)

Nghiêng thang kính cao độ 0,5mm ở 45 độ và quan sát nó từ phía trên.

(1) Độ sâu tiêu điểm/độ sâu trường ảnh ở mức 50x

＜Khi mở khẩu độ＞	＜Khi thu hẹp đến mức tối đa＞

Có tiêu điểm đến đâu là tuỳ mỗi cá nhân

Vì nó nghiêng 45 độ nên nhân với 1/1,41 sẽ cho độ sâu của nét.

Nếu bạn đánh giá 4 bước (= 2 mm) là chính xác thì độ sâu trường ảnh là 2 mm x (1/1,41) = 1,42 mm.

Hãy nghiêng bảng một góc 45 độ và quan sát nó ở độ phóng đại 50 lần.

(Các linh kiện điện tử 1,6 mm x 0,8 mm được xếp cách nhau 1 mm.)

<Khi mở khẩu độ>	<Khi thu hẹp đến mức tối đa>

Theo tham khảo, tôi cũng đã xác nhận ở mức 100x.
Vì độ phóng đại cao nên thang đo kính đã được thay đổi thành khoảng cách 0,2mm.

<Khi mở khẩu độ>	<Khi thu hẹp đến mức tối đa>

Xin lưu ý rằng nếu bạn đóng khẩu độ, ống kính sẽ tối hơn và độ phân giải sẽ giảm.

3．Độ sâu của tiêu điểm/kỹ thuật để tăng độ sâu trường ảnh

◆Giải thích: Về độ sâu tiêu cự/độ sâu trường ảnh của ống kính

Trước khi giới thiệu thủ thuật này, tôi muốn giải thích độ sâu tiêu điểm của ống kính.

Độ sâu tiêu điểm còn được biểu thị bằng DOF (Depth of Focuse).

(Giải thích công thức)

•  Mục đầu tiên là “một mục được xác định bằng độ phân giải.”
• Mục thứ hai “K” là “hằng số được xác định bởi độ phân giải của mắt người quan sát” và thay đổi tùy theo từng người.
• “M” là “độ phóng đại tổng thể của ống kính”.

Điều chúng ta có thể nói từ điều này là cách duy nhất để tăng độ sâu tiêu cự là giảm độ phóng đại hoặc giảm NA.

Ở cùng độ phóng đại, lựa chọn duy nhất là giảm NA.

Các bức ảnh bên dưới là của cùng một nhà sản xuất và dòng sản phẩm, với ống kính tương thích megapixel ở bên trái và ống kính đa năng có độ phân giải thấp hơn ở bên phải.

Khi so sánh các ống kính có cùng độ phóng đại và tiêu cự, các ống kính đa năng có độ sâu tiêu cự sâu hơn.

Cách duy nhất để giảm NA với cùng một ống kính là thu hẹp khẩu độ.

Nếu các ống kính khác nhau và độ phóng đại giống nhau thì tiêu cự càng dài, NA càng thấp và độ sâu tiêu cự càng sâu.

◆Giới thiệu thủ thuật: “Khẩu độ” và “Zoom kỹ thuật số”

Tuy nhiên, vì cả “khẩu độ” và “thu phóng kỹ thuật số” đều có xu hướng giảm độ phân giải nên chúng tôi khuyên bạn nên sử dụng máy ảnh 4K (8 triệu pixel) và ống kính có độ phân giải cao tương ứng.

Tôi đã gắn ống kính 50mm tương thích 10 triệu pixel vào máy ảnh 4K (8 triệu pixel) và gắn một vòng cận cảnh để chụp ảnh macro 50x để so sánh.

Chụp ảnh bảng tương tự như trên trong cùng điều kiện.

(1) Ở mức 50x, điều chỉnh độ sâu tiêu cự/độ sâu trường ảnh chỉ bằng cách thay đổi khẩu độ ống kính

<Khi mở khẩu độ>	<Khi thu hẹp đến mức tối đa>

(2) Sau khi điều chỉnh độ phóng đại kỹ thuật số lên 50x, hãy điều chỉnh độ sâu tiêu cự/độ sâu trường ảnh bằng khẩu độ ống kính.

<Khi mở khẩu độ>	<Khi thu hẹp đến mức tối đa>

(3) Lợi ích khi sử dụng thủ thuật

Vì nó sử dụng ống kính lấy nét cố định nên không thể thu phóng.

Tuy nhiên, không giống như ống kính zoom macro, khoảng cách làm việc không cố định, do đó có sự linh hoạt về W.D. dài hơn, thu nhỏ hệ thống và sắc thái của độ sâu trường ảnh.

Tùy thuộc vào việc lựa chọn ống kính, mọi độ phóng đại (cố định) đều có thể được đặt từ 5x đến 50x.

4．Kết luận

Khu vực phía trước và phía sau một điểm hoàn toàn đúng nét và ít bị mất nét được gọi là độ sâu trường ảnh.

Mức độ thực tế của nó tuỳ thuộc vào mỗi cá nhân.

Bằng cách sử dụng kết hợp “khẩu độ” và  “thu phóng kỹ thuật số”, có thể đạt được độ sâu tiêu cự/độ sâu trường ảnh sâu ngay cả với một kính hiển vi đơn giản được chế tạo bằng thấu kính tiêu cự cố định.

Kính hiển vi USB chiếu sáng đồng trục Z500CS của chúng tôi đi kèm với ống kính phụ 1,5x theo tiêu chuẩn.

Lần này, chúng tôi đã thử quan sát các phần kim loại của bộ nhớ USB.

Quan sát bằng ống kính phụ 1,5x (thông số kỹ thuật cơ bản)   Tiêu cự, độ phóng đại và trường nhìn là: ・Tiêu cự: 52mm ・Phạm vi tầm nhìn(ở 65x): 5,2mmx3,9mm ・Phạm vi tầm nhìn(ở 390x): 0,8mmx0 .6mm

Nhìn thấy như thế này ở 65x   Nhìn thấy như thế này ở 390x

Nếu muốn quan sát ở độ phóng đại thấp, hãy tháo ống kính phụ 1,5x này để giảm độ phóng đại.

Tháo ống kính phụ 1,5x. Tiêu cự, độ phóng đại và trường nhìn tại thời điểm này là: ・Tiêu cự: 95mm ・Phạm vi tầm nhìn (ở 45x): 8,0mmx6,0mm ・Phạm vi tầm nhìn(ở 270x): 1,2mmx0,9mm

Nhìn thấy như này ở 45x   Nhìn thấy như này ở 270x

Nếu bạn muốn quan sát ở độ phóng đại thấp hơn nữa, hãy gắn ống kính phụ 0,75x để giảm độ phóng đại.

Gắn ống kính phụ 0,75x Tại thời điểm này, tiêu cự, độ phóng đại và trường nhìn là: ・Tiêu cự: 113mm ・Phạm vi tầm nhìn (ở 35x): 11,3mmx8,5mm ・Phạm vi tầm nhìn (ở 210x): 1,7mmx1,2mm

Nhìn thấy thế này ở 35x   Nhìn thấy thế này ở 210x

Bằng cách này, không thể sử dụng độ phóng đại tối thiểu 35x (0,75x) vì ánh sáng chiếu sáng đồng trục trở nên mất cân bằng.

Vì vậy, độ phóng đại thực tế thấp nhất là loại bỏ thấu kính phụ tiêu chuẩn 1,5x và quan sát ở độ phóng đại tối thiểu 45x.

Để biết chi tiết về “kính hiển vi USB chiếu sáng đồng trục” và “thấu kính phụ 0,75x” được sử dụng lần này, vui lòng xem trang sản phẩm bên dưới.

Kính hiển vi USB chiếu sáng đồng trục Z500CSLT

Thấu kính phụ 0,75x (dành cho kính hiển vi dòng FZ/SDS-FZR) Z-0,75

Gamma là

1. Có thể điều chỉnh độ tương phản màu sắc.

2. Có thể giảm bớt sự phản quang và chuyển màu đen

So sánh ở mức 1400x (X5) gần độ phóng đại cao nhất của ống kính NSH

■Đặc trưng của Lens

Khi sử dụng lens có độ phóng đại cực cao (trên 1000x), sự khác biệt về hiệu suất của lens sẽ trở nên rõ ràng ở gần độ phóng đại tối đa.

・Mờ cạnh (quang sai)

・Mờ màu (quang sai màu)

Tùy thuộc vào đối tượng, độ mờ cạnh (quang sai) và độ mờ màu (quang sai màu) có thể có ảnh hưởng đáng kể đến hình thức.
→Nếu giảm mức này đến mức tối đa thì giá lens sẽ tăng lên đáng kể.
→Mặt khác, tùy theo đối tượng mà chi phí có thể giảm đi đáng kể.

■Ví dụ có ít ảnh hưởng

Khi kiểm tra các mẫu trên tấm bán dẫn silicon, các cạnh có thể hơi mờ nhưng vẫn có thể quan sát được đầy đủ. (Ảnh bên dưới)

Lens được sử dụng: Lens NSH (lens đa dụng)

Lens sử dụng:Lens USH (lens có độ phân giải cao)

■Ví dụ có nhiều ảnh hưởng

Hiện tượng mờ cạnh và quang sai màu cũng xuất hiện. Mặc dù có thể xác định được sự hiện diện hay vắng mặt của vật thể lạ nhưng không thể quan sát chi tiết.

Lens được sử dụng: Lens NSH (lens đa dụng)

Lens sử dụng: Lens USH (lens có độ phân giải cao)

Chúng tôi đề xuất hai giá đỡ đơn giản cho phép bạn trượt vật thể và dễ dàng đưa bốn góc vào trường nhìn của kính hiển vi.

■Đề xuất 1

Ở đây, chúng tôi sử dụng chất liệu mềm hơn và trơn hơn nhôm.
(Ví dụ) Polyacetal (vật liệu dùng cho bánh răng không dầu, v.v.), v.v.

■Đề xuất 2

Sử dụng bàn trượt XY

Gắn bộ phận  bộ lọc phân cực vào phía phát sáng.

Ở phía đầu vào ánh sáng, hãy sử dụng bộ lọc phân cực MIDOPT (được gắn bên trong ngàm C).

(Nó sẽ được gắn bên trong camera như hình bên dưới.)

Bộ lọc ở phía phát sáng có thể xoay được, cho phép quan sát ánh sáng phân cực.

Có nhiều loại ống nhòm một mắt.
Một số có thấu kính thị kính có thể tháo rời, trong khi một số khác thì không.

■Nếu không thể tháo thấu kính thị kính
Đường kính thị kính từ φ30mm đến φ32mm và được làm bằng vật liệu cứng như nhựa

Bạn có thể gắn máy ảnh bằng cách kết nối ống kính chuyển đổi như bên dưới với phần thị kính.

	Bộ chuyển đổi ống kính máy ảnh có độ phóng đại có thể thay đổi BA-A1835
	Bộ chuyển đổi ống kính máy ảnh BA-A35

■Khi có thể tháo thấu kính thị kính
Khi đường kính trong của trụ thẳng sau khi tháo thị kính là 23,2 mm (tiêu chuẩn JIS)

Bạn có thể kết nối máy ảnh ngàm C bằng cách tháo thị kính và lắp ống kính chuyển tiếp vào vị trí của nó như minh họa bên dưới.

■QUAY LẠI MÁY GHI ÂM

Một thiết bị có thể ghi lại hình ảnh trước khi sự kiện xảy ra được gọi là thiết bị ghi.

Các hình ảnh bên dưới có thể được lưu trước và sau khi tín hiệu kích hoạt bên ngoài được đưa vào.
Bạn cũng có thể trích xuất những hình ảnh bạn cần dưới dạng hình ảnh tĩnh.

■CAMERA USB + PHẦN MỀM

Ngoài ra, nếu bạn có thể sử dụng PC mà không cần sử dụng thiết bị như vậy, bạn có thể quay video trước và sau khi trigger xảy ra bằng cách sử dụng camera USB hoặc camera GigE và phần mềm ghi ổ đĩa giám sát thiết bị.

Chúng tôi có thành tích sản xuất các giá đỡ theo yêu cầu như những giá đỡ dưới đây.

Mặc dù là phiên bản số tay nhưng chúng tôi cũng có sẵn phiên bản chạy điện.

Nó đủ lớn để đựng vừa khổ giấy A4.

Bạn có thể quan sát mọi góc của bàn.

Nhiều loại cân thủy tinh cũng có sẵn.

Hình ảnh dưới đây là thang thủy tinh của Shodensha.

Cân kính hiệu chuẩn GS-4SQ

Khi cân chỉnh kính hiển vi, loại lưới dễ điều chỉnh hơn so với loại màn hình chéo. Ngoài ra, sẽ thuận tiện hơn nữa khi có nhiều kích thước hình vuông để chứa các độ phóng đại khác nhau.

Cân thủy tinh được đề cập ở trên là hoàn hảo cho mục đích này.

Có một cách là sử dụng các khối hình chữ V màu trắng.

Tôi đã thử quan sát một hình trụ kim loại bằng khối hình chữ V. (Sử dụng khối nhựa hình chữ V màu trắng)
<Quan sát trên nền trắng> Ánh sáng phản xạ đơn giản gây ra hiện tượng quầng sáng.	<Quan sát bằng khối chữ V> Bằng cách sử dụng khối chữ V Chiếu sáng từ phía bên cũng được cung cấp.

Khối hình chữ V được sử dụng lần này có kích thước 80mm x 50mm x 30 mm

Thông thường, nếu bạn muốn cố định màn hình vào một trụ, hãy gắn khung cố định màn hình (tùy chọn).

Sau đó, bạn có thể sử dụng nó như trong hình dưới đây.

Tại thời điểm này, có một phụ kiện hữu ích khác.

Gắn cái này vào giá đỡ màn hình.

Bạn có thể điều chỉnh góc màn hình tuỳ ý.

Tuy là sản phẩm của hãng khác nhưng vẫn có cách để chuyển đổi một chiếc máy ảnh kỹ thuật số nhỏ thành một chiếc kính hiển vi cầm tay.

Vì đèn này chạy bằng pin nên không cần ổ cắm và có những ưu điểm sau:

(1) Bạn có thể mang nó ra ngoài

(2) Bạn có thể sử dụng máy ảnh kỹ thuật số nhỏ của mình.

Để tăng độ sâu của trường ảnh có hai phương pháp điển hình sau đây

(1) Tăng độ sâu cự ly trường ảnh.

(2) Thu hẹp đường dẫn quang học　

Lần này chúng tôi sẽ giải thích về (1)

■Mối quan hệ giữa độ sâu trường ảnh và cự ly hoạt động

Dưới đây là bảng thông số kỹ thuật cho các ống kính của cùng một nhà sản xuất, cùng dòng và cùng độ phóng đại (X4).

W.D. càng dài thì độ sâu trường ảnh càng sâu.

■Đo độ sâu trường ảnh thực tế nhờ sự khác biệt về cự ly hoạt động

Nghiêng thang kính cao độ 0,2mm ở 45° và quan sát nó từ phía trên.
Chụp so sánh với các ống kính từ cùng một nhà sản xuất và dòng ống kính có cự ly hoạt động khác nhau.

(1) Quan sát bằng ống kính phóng đại quang học x6 với cự ly hoạt động 40mm

Nếu chúng ta phán đoán rằng tiêu điểm nằm trên một tỷ lệ (0,2 mm), thì độ sâu trường ảnh là 0,2 mm x (1/1,41) = 0,14 mm.

(2) Xác nhận bằng ống kính có độ phóng đại quang học X6 và cự ly hoạt động là 110mm

Nếu chúng ta phán đoán rằng rằng tiêu điểm nằm trên hai thang đo (0,4 mm), thì độ sâu trường ảnh là 0,4 mm x (1/1,41) = 0,28 mm.

Khi sử dụng máy ảnh kỹ thuật số để chụp ảnh tài liệu giấy, sách hoặc các vật thể ba chiều khác không thể sao chép, sẽ rất tiện lợi khi có giá đỡ bản sao.

Các loại giá đỡ có nhiều kích cỡ và giá cả khác nhau trên thị trường, nhưng những loại dưới đây tương đối rẻ và cho phép bạn chụp ảnh khổ A4.
Kích thước chân đế là 450x450mm và chiều cao cột là 550mm.

Chúng tôi cũng cung cấp các giá đỡ và đèn có thể được sử dụng như một giá đỡ bản sao mô phỏng để xem chính xác các tài liệu A4.

                Chân đế máy ảnh giá rẻ GR-STD1-115

Khi sử dụng kính hiển vi cầm tay cần lưu ý những điều sau.

1. Tốc độ hiển thị

Khi chụp bằng kính hiển vi cầm tay, màn hình không tránh khỏi tình trạng ”rung lắc”.
Nếu tốc độ hiển thị chậm, hiện tượng “lắc” sẽ không dừng lại.

2. Nguồn điện

Một kính hiển vi cần có hai nguồn cung cấp năng lượng cho máy ảnh và nguồn sáng.
Máy chuyên dụng có thể được cung cấp một cổng USB.

3. Điều chỉnh độ sáng

Vì một tay đang bận nên tôi nghĩ sẽ dễ sử dụng hơn nếu có chế độ phơi sáng tự động.

Sản phẩm của DinoLight có sẵn dưới dạng máy cầm tay đặc biệt với nhiều loại sản phẩm và giá thành thấp.

Tùy thuộc vào sự kết hợp, một số sản phẩm của chúng tôi cũng có thể được sử dụng làm vật dụng cầm tay (Vì đây là sản phẩm kết hợp nên nó không được liệt kê trong danh mục dưới dạng một bộ sản phẩm, vì vậy vui lòng liên hệ với chúng tôi.)

・Camera USB3.0 1,3 triệu pixel (Camera USB3.0 màn trập toàn cầu với tốc độ hiển thị nhanh)
・Ống kính SG2 có độ phóng đại thấp (ống kính nhỏ, đường kính nhỏ dành cho người dùng tiện dụng) *Không được liệt kê trên trang web
・Đèn vòng 16 đèn (có thể kết nối trực tiếp với ống kính và cấp nguồn bằng cổng USB của PC)

Kích thước như hình dưới

Cả máy ảnh và ánh sáng đều có thể được cấp nguồn từ PC. (Không cần nguồn điện riêng.)

Vì là ống kính nhỏ và hẹp nên tỷ lệ zoom không rộng.

●Các vấn đề về kiểm tra trực quan tự động

Gần đây, nhiều người dùng đã áp dụng phương pháp kiểm tra trực quan tự động bằng hình ảnh bao gồm: Kiểm tra ngoại hình tự động loại kiểm tra pixel và kiểm tra mẫu xuất hiện tự động.

Kiểm tra trực quan tự động sử dụng AI để kiểm tra các loại trên có nhiều phương pháp khác nhau.

Trong một số trường hợp, chúng tôi nhận được tư vấn rằng việc kiểm tra trực quan tự động không thể phát hiện sản phẩm đúng cách. Khi nhìn vào, chúng ta thường thấy NG không hiển thị rõ ràng trong hình ảnh kiểm tra (mặc dù vô hình nhưng nó không thể bị phát hiện bởi phần mềm hoặc AI)

●Cần xử lý ảnh:

Trong trường hợp này

・Số lượng pixel của máy ảnh

・Hiệu suất máy ảnh

・Hiệu suất và độ phóng đại của ống kính

・Phương pháp chiếu sáng, v.v.

Các khía cạnh phần cứng thường được xem xét và xây dựng lại.

Tuy nhiên, thực tế là ngay cả khi xem xét các khía cạnh phần cứng này, chúng ta thường không thể phát hiện chúng một cách chính xác.

Nguyên tắc cơ bản được đề cập ở trên, đó là thứ gì đó vô hình nhưng không thể phát hiện được, đối với con người, phần mềm và AI cũng vậy.

Không, ở thời điểm này, phần mềm và AI vẫn thua kém con người.

Trong những trường hợp như vậy, việc thực hiện xử lý ảnh như tiền xử lý là cần thiết.

Thay vì gửi hình ảnh thu được thô trực tiếp đến phần mềm kiểm tra, nó thực hiện xử lý hình ảnh dưới dạng tiền xử lý và sau đó gửi hình ảnh đã xử lý đến phần mềm kiểm tra.

Tất nhiên, takt time (thời gian kiểm tra) sẽ tăng lên nếu quá trình xử lý ảnh được thực hiện như tiền xử lý. Sẽ tốt hơn nếu có thể phát hiện nó mà không cần xử lý trước, nhưng không thể phát hiện thứ gì đó không nhìn thấy được trong ảnh, vì vậy đây là một phương pháp hiệu quả trong những trường hợp như thế này.

●Có những loại xử lý hình ảnh nào?

Binarization, hiệu chỉnh độ tương phản, hiệu chỉnh độ sáng, hiệu chỉnh màu sắc, giới hạn màu sắc, làm mịn, nhấn mạnh cạnh, nhấn mạnh đường viền, loại bỏ nhiễu, làm sắc nét (làm rõ) và theo nghĩa rộng và hẹp, nó cũng bao gồm phóng to/thu nhỏ, đo lường, tạo đường, v.v. Tôi sẽ làm vậy.

●Còn việc xử lý ảnh thì sao?

Tôi thường lưu ảnh tĩnh và xử lý chúng bằng bộ xử lý ảnh.

●Không thể xử lý ảnh bằng chế độ xem trực tiếp (thời gian thực)?

Câu trả lời là có.

Nếu có một mục xử lý hình ảnh trong chức năng xem của phần mềm hiển thị của kính hiển vi, nó sẽ được hiển thị trong khi xem trực tiếp.

Có một số xử lý hình ảnh trước khi lưu chúng dưới dạng ảnh tĩnh.

Tuy nhiên, trong nhiều trường hợp, những chiếc kính hiển vi này chỉ thuộc tầm giá cao cấp;

Tôi không còn lựa chọn nào khác ngoài việc mua một ống ngắm.

Tại Shodensha, ngay cả những chiếc kính hiển vi trị giá hàng trăm nghìn yên cũng có thể sánh ngang với những chiếc máy cao cấp.

Có một cách để có được chất lượng hình ảnh đẹp tương tự.

Phần mềm đó có tên là “Phần mềm xử lý ảnh thời gian thực REAL Effect”:

Trong phần mềm này, bạn có thể xử lý hình ảnh ở chế độ xem trực tiếp thay vì hình ảnh tĩnh.
Đối tượng có thể được di chuyển trong khi xử lý hình ảnh được áp dụng.
Bạn có thể thực hiện xử lý hình ảnh chuyên nghiệp bằng thao tác trực quan.
Bạn có thể xử lý hình ảnh ở chế độ xem trực tiếp chỉ bằng phần mềm mà không cần sử dụng các thiết bị hoặc bộ phận làm sắc né

Quan sát các mẫu được in

Quan sát mặt đầu sợi

Quan sát các hạt kem

KIỂM TRA ĐỘ TRỰC QUAN BẰNG KÍNH HIỂN VI

Tôi nghĩ rằng nhiều cuộc kiểm tra được thực hiện bằng kính hiển vi trên dây chuyền kiểm tra.
Việc kiểm tra bằng kính hiển vi cực kỳ mệt mỏi và đặt gánh nặng đáng kể lên người kiểm tra.
Vì vậy, nhiều người đang nghĩ đến việc thay thế kính hiển vi của mình bằng kính hiển vi.
Tuy nhiên, có nhiều loại kính hiển vi và nếu không chọn loại tốt nhất, bạn có thể sẽ tự tạo ra gánh nặng không cần thiết cho mình.
Có ba điểm cần lưu ý khi thay thế kính hiển vi bằng kính hiển vi.

BA ĐIỂM QUAN TRỌNG ĐỂ THAY THẾ

① CHỌN MẪU CÓ TỐC ĐỘ KHUNG HÌNH CAO

Kính hiển vi hiển thị hình ảnh trên PC hoặc màn hình.
Nếu tốc độ khung hình thấp, hình ảnh chiếu sẽ không chuyển động mượt mà, gây thêm căng thẳng.
Tốc độ khung hình được thể hiện dưới dạng một con số, nhưng con số khiến người ta không cảm thấy khó chịu là khoảng 50 đến 60 fps.
Khi tốc độ giảm xuống dưới 30fps, cảm giác khó chịu trở nên rõ rệt.
Các loại có thể kết nối với PC thường có tốc độ khung hình thấp do vấn đề về tốc độ giao tiếp USB.
Vì vậy, chúng tôi khuyên bạn nên chọn loại kết nối trực tiếp màn hình.

②CHỌN MODEL CÓ KHẢ NĂNG TÁI TẠO MÀU TỐT

Hình thức bên ngoài sẽ khác nhau tùy thuộc vào máy ảnh được sử dụng cho kính hiển vi.
Vì lý do này, có một số mặt hàng có khả năng tái tạo màu sắc tốt và những mặt hàng khác thì không tốt lắm.
Nếu màu sắc trông không đẹp, não bộ con người sẽ cảm thấy khó chịu và điều này sẽ dẫn đến căng thẳng.
Ngay cả khi một vật thể màu đỏ trông có vẻ hơi cam, nó có thể khiến bạn cảm thấy khó chịu và căng thẳng.
Nếu bạn chọn máy ảnh có độ phân giải đầy đủ thì khả năng tái tạo màu sắc tương đối cao nên bạn có thể có được hình ảnh rõ nét.

③CHỌN MODEL CÓ DẢI ĐỘNG RỘNG

Tôi không nghĩ bạn đã nghe thuật ngữ dải động thường xuyên.
Giải thích ngắn gọn, khi bạn chiếu một vật sáng và một vật tối cùng lúc, nếu bạn điều chỉnh độ sáng của vật này thì vật kia có thể bị lóa hoặc mờ.
Để loại bỏ hiện tượng này, cần có một camera có dải động rộng.
Phạm vi động là trạng thái mà máy ảnh có nhưng nó cũng thay đổi tùy theo máy ảnh.
So với các máy ảnh thông thường, mắt người rất tốt và có dải động rất rộng.
Lý do chính khiến mọi thứ trông khác khi nhìn bằng mắt người và qua máy ảnh thường là do sự khác biệt về dải động.
Có những mẫu máy nhấn mạnh vào dải động rộng, vì vậy tôi nghĩ tốt nhất bạn nên chọn một trong những mẫu đó.

MÔ HÌNH ĐƯỢC ĐỀ XUẤT LÀ:

Chúng tôi cũng có những mẫu xe đáp ứng được cả 3 điểm trên.

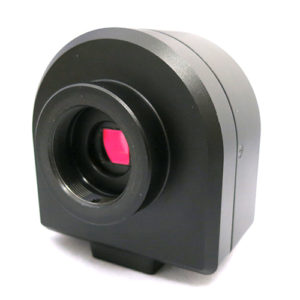

kính hiển vi độ nét cao đầy đủ
Tốc độ khung hình = 60fps
Khả năng tái tạo màu = Độ phân giải rất rõ ràng nhờ độ phân giải độ phân giải cao đầy đủ
Dải động: Rộng với chức năng HDR (dải động cao)
Chúng tôi cũng có máy demo, vui lòng dùng thử.

Hình ảnh đã nhập có thể không được in với màu sắc mong muốn.

Nếu độ phân giải của video đã nhập đủ thì hiệu suất của máy in có thể bị ảnh hưởng.

＜SỬ DỤNG GIẤY IN CHÍNH HÃNG＞

Vui lòng sử dụng giấy in chính hãng từ nhà sản xuất máy in hoặc giấy có chất lượng tương đồng với giấy chính hãng nhất có thể.

＜SỬ DỤNG NHIỀU HƠN 6 LOẠI MÀU＞

Máy in màu không thể hiện màu sáng hơn màu mực in.

Máy in được trang bị các màu sáng như lục lam nhạt, đỏ tươi và xám để có thể xử lý các thay đổi màu sắc tinh tế.

Đối với máy in nhiều giá thì số màu phổ biến là 4, tuy nhiên nếu in hình ảnh thì nên sử dụng 6 màu (hoặc nhiều hơn).

＜SỬ DỤNG MÁY IN CHẤT LƯỢNG CAO ĐỂ IN ẢNH＞

Nếu bạn sử dụng máy in ảnh chất lượng cao như máy in ảnh bên dưới, chất lượng hình ảnh in của bạn sẽ được cải thiện.

Tăng áp liên quan đến điện áp và dẫn đến dòng điện bất thường do nhiều yếu tố khác nhau gây ra. Nguyên nhân chủ yếu bao gồm hiện tượng “tăng sét” do sấm chớp và “tăng đột ngột do chuyển mạch” do bật và tắt nguồn. Vì thế, các công ty điện lực và viễn thông đang thực hiện nhiều biện pháp khác nhau để ngăn chặn sét đánh.
Vòi để bàn chống sét cũng đang được giảm giá.

“Sự đột biến chuyển mạch” là sự đột biến xảy ra khi mạch điện mở hoặc đóng. Hãy cẩn thận với động cơ công suất lớn, máy phát điện, mạch điện cao thế, cuộn dây điện từ, v.v. vì chúng được kết nối với cùng một đường dây điện. Có thể cần phải bảo vệ chống sốc điện nếu nguồn điện hoặc mạch điện thường xuyên bị hư hỏng.

Trong một số trường hợp, chỉ cần tách các đường dây điện ra là có thể giải quyết được vấn đề.
Nhiều sản phẩm chống đột biến khác nhau cũng có sẵn trên thị trường.

Gắn vật kính của kính hiển vi M26 vào đầu ống kính chụp ảnh xa của Nikon (f = 300mm) bằng vòng giảm dần.

Bạn có thể tạo thành một hình ảnh và nhìn thấy nó rõ ràng.
Nút xoay điều chỉnh khoảng cách ở phía ống kính là mức điều chỉnh tốt.

Hãy chiếu một thang kính có độ cao 0,2mm, trường nhìn ngang 0,4mm để có thể đảm bảo độ phóng đại khoảng 800 đến 1000 lần.

Ngoài ra, bạn cũng có thể sử dụng phương pháp này với ống kính tiêu chuẩn (f=50mm). Vì độ phóng đại giảm nên cũng có thể sử dụng ánh sáng vòng.

Tiêu cự khoảng 40mm.
Tiêu cự ngắn hơn kính hiển vi chuyên dụng.

Cách kết nối ống kính SLR với máy ảnh C để chụp ở khoảng cách xa và phóng to.

Bộ điều hợp chuyển đổi C-mount sang F-mount tương đối dễ dàng thực hiện.

Sử dụng bộ chuyển đổi trên với ống kính tele của Nikon (f = 300mm) và kết nối nó với DN3V-130.

Khoảng cách gần nhất là khoảng 3m

Nhìn khi cách xa 3m như trong ảnh bên dưới. 　60mm×45mm

Cách kết nối ống kính SLR với máy ảnh C để chụp ở khoảng cách xa và phóng to.

Bộ điều hợp chuyển đổi C-mount sang F-mount tương đối dễ dàng thực hiện.

Sử dụng bộ chuyển đổi trên với ống kính tele của Nikon (f = 300mm) và kết nối nó với DN3V-130.

Khoảng cách gần nhất là khoảng 3m

Nhìn khi cách xa 3m như trong ảnh bên dưới. 　60mm×45mm

Cánh tay 3D thuận tiện cho việc quan sát với kính hiển vi kỹ thuật số.

Cánh tay 3D cho kính hiển vi

＜Hình ảnh quan sát＞

Chụp ảnh ngay cạnh kính hiển vi

Chụp ảnh trực tiếp từ phía trước

Do đó, ngay cả khi quan sát ở cùng độ phóng đại, giá trị hiệu chuẩn dọc không thể được sử dụng như cũ.
Khi đo bằng quan sát xiên, cần phải hiệu chỉnh trong các điều kiện đó.

Bản tóm tắt

Để đo chính xác bằng quan sát xiên, việc hiệu chuẩn phải được thực hiện với kính hiển vi nghiêng một góc 45 độ. Tuy nhiên, nếu bạn đang nghiêng hai trục (nghiêng không chỉ sang trái và phải mà còn nghiêng về phía bạn), bạn cần cân nhắc cả hai trục khi hiệu chỉnh.

Để biết chi tiết về “cánh tay 3D” và “phần mềm đo lường” được sử dụng trong phép đo này, vui lòng xem bên dưới.

Cánh tay 3D cho kính hiển vi TG-3D3

Phần mềm đo lường xử lý ảnh hiệu suất cao MFship

Quan sát các gờ và vật lạ trong lỗ bằng cách sử dụng ánh sáng truyền qua

Chúng tôi thường nhận được yêu cầu sử dụng hệ thống chiếu sáng truyền qua để kiểm tra các gờ và vật thể lạ bên trong các lỗ.

Nếu đồ vật hơi “dày” thì cần phải có một mẹo nhỏ.

Tôi tạo một lỗ φ5mm trên tấm nhôm dày 12 mm và chụp ảnh.

Trong ảnh trên, vật lạ bám vào phần trên (bề mặt), phần giữa (giữa) và phần dưới (gần đáy).

Để phát hiện tất cả những điều này, cần phải sử dụng ống kính có khẩu độ.

■Khi sử dụng ống kính mở

Nếu bạn lấy nét vào phần trên (bề mặt) bằng một ống kính mở và quan sát nó, nó sẽ trông như sau.

*Phần giữa (giữa) và phần dưới (gần đáy) sẽ gần như vô hình.

Nếu bạn lấy nét ở giữa với một thấu kính mở và quan sát nó sẽ trông như sau.

＊Bạn có thể nhìn thấy phần trên nhưng nó mỏng. Phía dưới đang trong tình trạng rất khó nhìn thấy.

■Khi sử dụng ống kính macro có khẩu độ

Chụp càng hẹp càng tốt (che bóng tối bằng ánh sáng và giữ mức tăng máy ảnh ở khoảng 90% thay vì mức tối đa)

*Bạn hoàn toàn có thể quan sát cả phần trên (bề mặt), phần giữa (giữa) và phần dưới (gần đáy)

Tóm tắt

Để quan sát các vệt và vật lạ bên trong các lỗ, không chỉ cần sử dụng nguồn sáng truyền qua mà còn phải sử dụng ống kính có khẩu độ có thể làm sâu thêm độ sâu trường ảnh.

Trong bài viết này chúng tôi sẽ giới thiệu “Những điểm cần lưu ý”, “Cách sử dụng” và “Kính hiển vi khuyên dùng” khi sử dụng chức năng đo chiều dài của kính hiển vi để kiểm soát chất lượng.

NHỮNG ĐIỂM CẦN LƯU Ý

Mặc dù một số kính hiển vi có khả năng đo chiều dài, hai vấn đề có thể gây ra sự cố vận hành:

(1) Bản thân kính hiển vi không phải là một dụng cụ đo lường có thể theo dõi được.
(2) Ngoại trừ một số dòng máy cao cấp, việc hiệu chuẩn phải do người dùng thực hiện.
(Lỗi có thể tăng lên do thao tác của người dùng.)

CÁCH SỬ DỤNG

Khi sử dụng cho mục đích kiểm soát chất lượng, sẽ không có vấn đề gì với việc hiệu chuẩn nội bộ. Tuy nhiên, cần làm rõ về các tiêu chuẩn đã được sử dụng trong việc hiệu chuẩn nội bộ. Nói cách khác, việc triển khai là khả thi nếu đáp ứng được ba điều kiện sau:

• Sử dụng kính hiển vi có khả năng tái tạo
• Thiết bị tham chiếu dùng để kiểm tra độ chính xác của kính hiển vi phía trên là trong suốt.
• Có tiêu chuẩn có khả năng theo dõi nguồn gốc (truy xuất) rõ ràng

Chúng tôi đã có khách hàng đạt chứng chỉ ISO9001 và vẫn sử dụng sản phẩm của chúng tôi.

KÍNH HIỂN VI KHUYÊN DÙNG

Khi sử dụng chức năng đo chiều dài của kính hiển vi để kiểm soát chất lượng, chúng tôi khuyến nghị những điều sau:

Dòng kính hiển vi CT200HD.

◆ Hiếm có trong dòng sản phẩm trung cấp. Hệ thống kết nối ống kính và máy ảnh

Máy ảnh thu thập dữ liệu từ ống kính và tự động sử dụng dữ liệu hiệu chỉnh được lưu trong bộ nhớ trong của máy ảnh:

・Người dùng cuối không cần điều chỉnh.
・Giá trị không thay đổi do hoạt động của người dùng cuối

◆ Cung cấp tùy chọn đặc biệt với thanh đo chính xác

Có thể kèm theo chứng chỉ hiệu chuẩn và bảng kết quả thử nghiệm cho thang đo chính xác. (Có phí)

Kính hiển vi dòng CT200HD

Kính hiển vi đo kích thước (hiệu chuẩn tự động) (độ phóng đại trung bình) CT200HD-H

Kính hiển vi đo kích thước (hiệu chuẩn tự động) (độ phóng đại cao) CT200HD-H

Chúng tôi nhận được những yêu cầu về việc tăng độ phóng đại ở cự ly dài (hoạt động lâu dài).

Tăng độ phóng đại thường làm giảm độ dài tiêu cự.

Trong số này, chúng tôi sẽ giới thiệu một số loại được phân loại là loại có cự ly dài

■Kính hiển vi tầm xa (hoạt động lâu dài) (Series LRA)

Kính hiển vi hoạt động lâu dài (cự ly dài) của chúng tôi vừa có chức năng thu phóng 10 lần vừa đạt được cự ly dài (hoạt động lâu dài).

(1) Tầm nhìn ở độ phóng đại tối đa khi tiêu cự được đặt thành 250mm

6,7 mm theo hướng ngang. Nó có độ phóng đại khoảng 70 lần.

Kính hiển vi độ nét cao ở cự ly xa hiệu suất cao (loại đứng) LRA200XM-S

(2) Độ phân giải ở độ phóng đại tối đa khi đặt tiêu cự ở mức 250mm

Hình ảnh bên dưới hiển thị thang đo kính để kiểm tra độ phân giải.

(3) Ưu điểm và nhược điểm

Nó có chức năng zoom với tỷ lệ 10x và có thể thay đổi độ phóng đại ở cùng một khoảng cách là một lợi thế lớn, nhưng độ phân giải sẽ giảm nhẹ.

Tầm nhìn ở độ phóng đại tối đa khi thay đổi tiêu cự từ 250mm thành 400mm như dưới đây.

■Ứng dụng ống kính tiêu cự cố định f=75mm

Việc thêm bộ chuyển đổi 2x phía sau và vòng chụp cận cảnh 15mm vào ống kính lens 75mm có thể thay thế kính hiển vi tầm xa (dòng LRA).

(1) Tầm nhìn khi tiêu cự được đặt thành 250mm

Vì không có chức năng thu phóng nên độ phóng đại được xác định sau khi xác định được độ dài tiêu cự. Tầm nhìn ngang là 8 mm. Độ phóng đại khoảng 60x.

(2) Độ phân giải ở độ phóng đại tối đa khi đặt tiêu cự ở mức 250mm

Hình ảnh bên dưới hiển thị thang đo kính để kiểm tra độ phân giải.

(3) Ưu điểm và nhược điểm

Tiêu cự có thể điều chỉnh được nhưng khi xác định được tiêu cự thì độ phóng đại cũng được xác định.

Vì không có chức năng zoom nên số lượng thành phần thấu kính giảm, sáng hơn và có độ phân giải cao hơn so với kính hiển vi tầm xa (dòng LRA) nêu trên.

Khi so sánh độ phóng đại tối đa thì nó thấp hơn một chút so với kính hiển vi tầm xa (dòng LRA).　
Giá sẽ thấp hơn (vì không có chức năng zoom).

Tầm nhìn khi tiêu cự được thay đổi từ 250mm thành 400mm như sau.

■Ống kính zoom có ​​độ phân giải cao/độ phóng đại cao

Ngoài ra còn có các ống kính đặc biệt có độ phân giải cao, độ phóng đại cao và chức năng thu phóng.

Đây là sản phẩm do công ty chúng tôi đảm nhận, vui lòng liên hệ để biết thêm chi tiết.

Có khả năng  420x với tiêu cự 200mm.
