Khi đo kích thước độ chính xác cao thì ống kính Telecentric với hình ảnh ít bị biến dạng sẽ có ưu thế hơn ống kính Macro.
Ngay cả khi sử dụng ống kính Telecentric thì không có nghĩa là độ sâu trường ảnh sẽ sâu đến cực điểm nhưng với đặc trưng của ống kính Telecentric là nếu nằm trong vùng lấy nét thì không có biến động kích thước của đối tượng quan sát nên sẽ khó có sai sót khi thực hiện đo kích thước và có thể đo với độ chính xác cao.

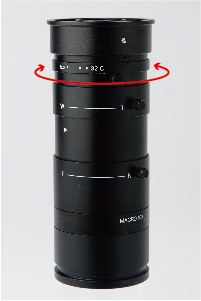

Ống kính Telecentric có gắn khẩu độ RT3

＜Biến dạng lớn＞	Khi thực hiện đo đạc chính xác cao như đo kích thước thì phải chọn ống kính có độ biến dạng ít.
＜Biến dạng nhỏ＞	So với ống kính Macro thì ống kính Telecentric có độ biến dạng nhỏ và có thể đo đạc chính xác cao.

＜Chụp bằng ống kính Telecentric có gắn khẩu độ RT3＞

	Thử chụp thước kính mắt cáo 0.2mm để nghiêng bằng ống kính Telecentric.
	＜Khi mở khẩu độ＞ Lấy nét ở chỗ khoanh vùng màu đỏ. Có thể nhìn thấy là ở trạng thái mở khẩu độ thì càng đi về phía bên phải của thước kính thì càng không rõ nét.
	＜Khi đóng khẩu độ＞ Vừa lấy nét ở chỗ khoanh vùng màu đỏ như ở trên vừa đóng khẩu độ lại. Ngay cả nơi được khoanh vùng bằng nét đứt ở phía bên phải của thước kính, hình ảnh không bị mờ, được hiển thị rõ ràng

Nếu quý vị nào muốn biết thêm chi tiết xin vui lòng liên hệ với hỗ trợ kỹ thuật.

Ống kính cũng có độ phân giải như một tính năng của nó.

Cũng biểu hiện như 「có bao nhiêu dòng」hoặc là 「tương ứng bao nhiêu Megapixel」

Tuy nhiên thì gần đây có khuynh hướng chú trọng vào thể hiện tổng thể của hình ảnh bao gồm tính tái hiện của độ tương phản, chứ không chỉ là độ phân giải.
（Ống kính có độ phân giải cao thì sẽ dẫn đến tính tái hiện của độ tương phản giảm xuống. ）

Độ phân giải của ống kính sẽ thay đổi bằng toàn bộ phạm vi zoom và cũng bằng khẩu độ.
(Ví dụ: dù nói là ống kính tương ứng 3M（ống kính tương ứng 3 triệu điểm ảnh）nhưng là độ phân giải trong điều kiện tốt nhất, sử dụng khi mở khẩu tối đa)
Độ phân giải của máy ảnh và độ phân giải ống kính không nhất thiết phải giống nhau.

Hơn nữa, giả sử như có giống nhau đi chăng nữa, nếu dùng để chiếu trên màn hình máy tính, trường hợp độ phân giải của màn hình thấp hơn thì có khi cũng không được lợi ích gì.

Độ phân giải thì cần phải xem xét trên toàn bộ hệ thống.

NA（Khẩu độ số）của ống kính là chỉ số để đánh giá độ sáng, độ phân giải, độ sâu trường ảnh của ống kính.

NA＝ｎ×sinθ





Theo hình trên thì 　0＜θ＜90°　
nghĩa là　0＜NA＜1　（trong không khí）
（NA được xác định bằngθvà chỉ số khúc xạ）
NA càng lớn thì ống kính càng sáng.

Ánh sáng liên tục lan truyền. （sự nhiễu xạ）

Chính vì vậy, để có thể thu hẹp khẩu độ nhỏ nhất thì cần phải đóng khẩu ở góc lớn nhất có thể. Nghĩa là NA càng lớn thì độ nét càng cao. （khi so sánh cùng độ phóng đại）

Công thức tính toán 　　Độ nét ＝（0.61×λ）／NA

Ngược lại, NA càng cao thì độ sâu trường ảnh càng ngắn.
Công thức tính toán　　Đô sâu trường ảnh ＝λ／NA²

Hầu hết trên thấu kính như ở vật kính của Kính hiển vi đều có ghi chỉ số NA.

Những loại như ống kính zoom C mount đa dụng thì độ phóng đại sử dụng có biến đổi đáng kể.
(Đó là do điểm chính của ống kính thay đổi theo độ phóng đại của ống kính ( giá trị lý thuyết) )
Dưới đây là trích dẫn từ Catalog của một nhà sản xuất

Với ống kính zoom C mount đặc biệt thì cũng có loại NA sẽ không biến động như ở hình dưới
Tuy nhiên hình dạng khá lớn và đắt tiền.

Giá trị của khẩu độ của camera (iris) được thể hiện bằng giá trị F. （khác với giá trị f nhỏ)
Giá trị càng nhỏ thì càng sáng.
Giá trị của trạng thái sáng nhất thường gọi là giá trị khẩu độ mở

Giá trị khẩu độ mở được dùng để chỉ độ sáng của ống kính.
（Ống kính có giá trị khẩu độ mở nhỏ được được gọi là 「ống kính sáng」）

Cứ mỗi lần giá trị F thành √2  lần thì độ sáng sẽ giảm đi một nửa.

Giả sử độ sáng là 1 khi giá trị F là 2.0 thì khi F2.8（2.0Ｘ√2＝2.8）thì độ sáng sẽ giảm đi một nửa.

Là khoảng cách từ điểm chính của ống kính đến vị trí tiêu điểm mà ống kính tập hợp hình ảnh .



Nếu chỉ có 1 thấu kính thì thường là điểm chính sẽ rơi và tâm của ống kính như ở trên, nhưng thông thường những loại như ống kính CCTV được cấu thành từ nhiều thấu kính.
Khi đó thì sẽ trở thành điểm chính được tổng hợp. ( cũng có khi điểm chính sẽ nằm ngoài thấu kính) . Ngoài ra nếu là ống kính C mount thì khoảng cách từ rìa ống kính đến vị trí tiêu điểm được cố định ( cái này gọi là Flange back, 17.526mm)

Do đó, giá trị f ( tiêu cự) sẽ là chỉ số thể hiện trường nhìn của ống kính.

Dù có cùng hình dạng ống kính nhưng loại có giá trị f nhỏ thì điểm chính sẽ gần với cảm biến hình ảnh.

Nghĩa là trường nhìn sẽ rộng. ( đường màu xanh trong hình dưới)

Loại có giá trị f lớn thì sẽ cách xa cảm biến hình ảnh. Trường nhìn hẹp hơn.（đường màu đỏ trong hình dưới)

Dĩ nhiên chúng ta có thể tính toán trường nhìn dựa theo giá trị f.

It is also possible to calculate the field of view from f value.

Khoảng cách từ điểm cuối của thấu kính đến mặt phẳng tiêu điểm (cảm biến hình ảnh của camera) gọi là Back focus. Nếu Back focus bị lệch thì tiêu điểm sẽ bị lệch.
Khoảng cách từ ngàm C-mount của camera đến bề mặt cảm biến hình ảnh ( Flange back) có thể hơi khác nhau tùy theo loại camera. Chính vì vậy mà khi thay đổi ống kính hay camera thì cần phải điều chỉnh Back focus.
（Tại công ty chúng tôi các ống kính được kết hợp với camera, sản phẩm được điều chỉnh chi tiết cẩn thận trước khi xuất xưởng）
Ngoài ra nếu ống kính có chức năng điều chỉnh Back focus thì khách hàng cũng có thể tự mình điều chỉnh.

Công ty chúng tôi cũng có bán tùy chọn ống kính có chức năng điều chỉnh Back focus

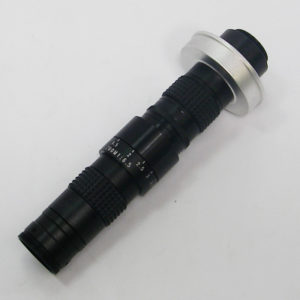

Lens with back focus mechanism SDS－M19

Chi tiết sản phẩm xin hãy liên hệ đến bộ phận kỹ thuật của chúng tôi.

Nếu sử dụng ống kính Telecentric thì có thể có được hình ảnh ít biến dạng hơn.

Thử nghiệm bằng ống kính Telecentric RT3, RT5 của công ty chúng tôi.



Gắn ống kính Telecentric RT3, RT5 vào Camera USB GR200BCM và chụp thước kính

Chụp bằng ống kính Telecentric RT3	Chụp bằng ống kính Telecentric RT5
Có thể thấy rằng không có biến dạng ở tại 4 góc màn hình . Đây là đặc trưng của ống kính Telecentric.

Nếu đang sử dụng ống kính CCTV thì dùng ống kính Tele sẽ ít bị biến dạng hơn ống kính góc rộng.
Thử nghiệm bằng ống kính tiêu cự cố định 6mm và ống kính tiêu cự cố định 25mm.



	Gắn ống kính tiêu cự cố định 6mm vào camera USB（GR200BCM）và chụp giấy kẻ ô
	Có thể thấy rằng 4 góc của tờ giấy bị cong.

	Gắn ống kính tiêu cự cố định 25mm vào camera USB（GR200BCM）và chụp giấy kẻ ô
	Không nhìn thấy rõ sự biến dạng ở 4 góc của giấy kẻ ô.

Nếu là Microscope thì tùy theo tính năng của ống kính có loại sẽ ít biến dạng nhưng giá sẽ cao.

Nếu có điểm gì thắc mắc trong việc chọn lựa ống kính thì xin hãy liên hệ đế bộ phận kỹ thuật.



Thị sai là việc dựa theo vị trí quan sát tại 2 điểm thì hướng có thể thấy được của đối tượng sẽ khác nhau.　
Ống kính ít có độ biến dạng xung quanh theo thị sai là ống kính Telecentric.

Thay đổi ống kính và quan sát mẫu như hình dưới đây.

　 　 　 　

Thay đổi ống kính và quan sát mẫu bên phải trường nhìn　60 X 40mm Độ cao trụ　60mm
●Quan sát bằng ống kính Telecentric
●Quan sát không phải bằng ống kính Telecentric

＜2.Không có giãn nỡ・co lại của hình ảnh trong vùng lấy nét＞
　 　

●Quan sát bằng ống kính Telecentric
	Quan sát trong phạm vi từ điểm mà tiêu cự thống nhất hoàn toàn đến ±3mm （trong vùng lấy nét）

	Khi khoảng cách tiêu điểm là 105mm （trạng thái lấy nét hoàn chỉnh） Hình bên trái là hình đã được đo đường kính vòng tròn của đối tượng. Giữ nguyên kích thước đường kính, vòng tròn hiển thị kích thước và thử thay đổi khoảng cách tiêu điểm.
	Khoảng cách tiêu điểm　108mm （trạng thái nâng ống kính lên 3mm từ cự ly lấy nét hoàn chỉnh） Dù ở trạng thái này thì  vòng tròn hiển thị kích thước ( đường màu đỏ) và vòng tròn của đối tượng không bị lệch nhau, có thể biết rằng không có giãn nỡ・co lại của hình ảnh trong vùng lấy nét
	Khoảng cách tiêu điểm　102mm （trạng thái hạ ống kính xuống 3mm từ cự ly lấy nét hoàn chỉnh） Dù ở trạng thái này thì  vòng tròn hiển thị kích thước ( đường màu đỏ) và vòng tròn của đối tượng không bị lệch nhau, có thể biết rằng không có giãn nỡ・co lại của hình ảnh trong vùng lấy nét
●Quan sát không phải bằng ống kính Telecentric
	Khoảng cách tiêu điểm　104mm （trạng thái lấy nét hoàn chỉnh) Hình bên trái là hình đã được đo đường kính vòng tròn. Giữ nguyên kính thước của đường kính, hay vòng tròn hiển thị kích thước ( đường màu đỏ) và thử thay đổi khoảng cách tiêu điểm.
	Khoảng cách tiêu điểm　107mm （trạng thái nâng ống kính lên 3mm từ cự ly lấy nét hoàn chỉnh）  Tình trạng này thì vòng tròn hiển thị kích thước ( đường màu đỏ) và vòng tròn của đối tượng bị lệch, có thể biết rằng hình ảnh bị co lại.
	Khoảng cách tiêu điểm　101mm （trạng thái hạ ống kính xuống 3mm từ cự ly lấy nét hoàn chỉnh） Tình trạng này thì vòng tròn hiển thị kích thước ( đường màu đỏ) và vòng tròn của đối tượng bị lệch, có thể biết rằng hình ảnh bị giãn nở.

Chúng tôi có sẵn nhiều loại ống kính Telecentric phong phú. Xin mời xem chi tiết tại đây→ Ống kính Telecentric

1. DISTORTION (MÉO HÌNH) LÀ GÌ?

Distortion（méo hình）có nghĩa là tình trạng hình ảnh bị bẻ cong khi chiếu qua thấu kính.

Nói chung, đặc trưng của ống kính góc rộng thì dễ bị méo dạng thùng và ống kính tele thì dễ bị méo dạng gối cắm kim.



<quang sai dạng thùng>	<quang sai dạng gối cắm kim>

2. Cách tính độ méo

Độ méo quang học có thể được xác định thông qua công thức sau, trong đó chiều cao hình ảnh lý tưởng được ký hiệu là Y và chiều cao hình ảnh thực tế được ký hiệu là y’:





3. Ảnh chụp dùng ống kính tiêu cự cố định



	Khi dùng ống kính tiêu cự cố định 8mm
	Khi dùng ống kính tiêu cự cố định 12mm
	Khi dùng ống kính tiêu cự cố định 25mm

Ống kính tiêu cự cố định

Một ống kính thông thường có lượng méo hình ảnh cực kỳ thấp được gọi là ống kính telecentric. Ống kính telecentric có đặc tính méo hình ảnh thấp, làm cho chúng phù hợp hơn cho các đo lường chính xác hơn.





Quang sai là sự sai lệch với hình ảnh lý tưởng thu được theo bằng hệ thống quang học.
Được chia thành 2 loại chính, là quang sai màu và quang sai đơn sắc
Từ đây thì có thể chia nhỏ hơn nữa.
・Quang sai màu (sắc sai trục, sắc sai độ phóng đại)
・Quang sai đơn sắc（cầu sai, coma, loạn thị, cong trường, méo hình）

1. VỀ QUANG SAI SẮC (SẮC SAI)



Hiện tượng quang sai xảy ra do chỉ số khúc xạ thay đổi theo bước sóng (màu sắc). Các triệu chứng như độ lệch màu và màu tràn lan xuất hiện trên màn hình.



(1).  Nguyên nhân sai sắc

Lý tưởng là các tiêu điểm được kết nối tại 1 điểm, tuy nhiên vì chỉ số khúc xạ thay đổi theo bước sóng ánh sáng nên vị trí các tiêu điểm sẽ bị lệch nhau. Do vậy mà sẽ phát sinh lệch màu, loang màu.





Đây là ảnh chụp bề mặt đồng 10 yên được phóng to 1000 lần.

Hình trên là ảnh được chụp bằng Microscope độ phóng đại cực cao SH350PC-2R phiên bản giá rẻ

Hình dưới là ảnh được chụp bằng Microscope độ phóng đại cực cao sử dụng ống kính tính năng cao （USH130CS-H1）



●Ảnh được chụp bằng Microscope độ phóng đại cực cao SH350OC-2R phiên bản giá rẻ
●Ảnh được chụp bằng Microscope độ phóng đại cực cao sử dụng ống kính tính năng cao （USH130CS-H1）

Nếu phóng đại 1 phần của hình trên ( ảnh được chụp bằng Microscope độ phóng đại cực cao (SH350PC-2R) phiên bản giá rẻ) thì có thể biết được việc xảy ra lệch màu.

＜QUANG SAI ĐƠN SẮC＞



(1) Nguyên nhân quang sai đơn sắc

Lý tưởng là dù ánh sáng xuyên qua chỗ nào của thấu kính , hay bất kỳ góc ảnh nào thì vị trí tiêu điểm cũng nằm trên 1 mặt phẳng đồng nhất. Nhưng vì chỉ số khúc xạ khác biệt nên vị trí tiêu điểm sẽ bị lệch.
Điều này làm phát sinh mờ viền hay loang màu.





Đây là ảnh chụp bề mặt tấm bán dẫn với độ phóng đại 1000 lần.

Hình bên trái là ảnh được chụp bằng Microscope độ phóng đại cực cao SH350PC-2R phiên bản giá rẻ. Sản phẩm hiện ngừng bán trên thị trường.

Hình bên phải là ảnh được chụp bằng Microscope độ phóng đại cực cao sử dụng ống kính tính năng cao （USH130CS-H1）



Ảnh được chụp bằng Microscope độ phóng đại cực cao （SH350PC-2R） phiên bản giá rẻ	Ảnh được chụp bằng Microscope độ phóng đại cực cao sử dụng ống kính tính năng cao （USH130CS-H1）

Hình bên trái cho thấy đường viền bị mờ và phình to.



3. MÉO HÌNH

＊ Méo hình không gây ra hiện tượng mờ mà sẽ khiến cho các đường thẳng xung quanh màn hình (viền) trở nên cong. Dựa vào hiện tượng cong, có thể chia thành dạng lưới và dạng thùng. (Để biết thêm về méo hình , vui lòng tham khảo “Distortion là gì“.)



Chúng tôi có cho mượn máy demo dùng thử miễn phí. Xin hãy liên hệ ngay nhé.



Phạm vi của quang cảnh được hiện lên trong ảnh chụp bằng camera được thể hiện bằng góc độ. Cũng được gọi là góc nhìn.
Việc xác định góc ảnh của ống kính khi chụp đối tượng rất quan trọng. Góc ảnh này được xác định bởi tiêu cự của ống kính và kích thước cảm biến của máy ảnh.

Trong phần thông số kỹ thuật của ống kính, phạm vi chụp khi đặt camera ở vị trí nằm ngang được hiển thị bằng góc ảnh của các đường ngang, dọc, chéo. Nếu chỉ hiển thị 1 thứ thôi thì đó là góc ảnh của đường chéo.

Ống kính có góc ảnh rộng được gọi là ống kính góc rộng, ống kính có góc ảnh hẹp được gọi là ống kính Tele.







If you can sacrifice the magnification, 0.5 times of auxiliary lens will extend the WD

Thấu kính hỗ trợ 0.5 dùng cho ống kính tiêu chuẩn TG-0.5 <Ví dụ> Khi lắp thấu kính hỗ trợ 0.5 lần vào TG500PC2 thì độ phóng đại tiêu chuẩn từ 23x～140x sẽ thành 11x～70x, khoảng cách làm việc theo tiêu chuẩn là 90mm sẽ thành 160mm.

Thế nhưng lúc này vị trí đèn LED vòng gắn vào ống kính sẽ cách xa đối tượng, vì đèn có thể sẽ không đủ sáng nên cần phải nghiên cứu đèn chiếu như thay bằng đèn có độ sáng cao hơn hoặc tháo tấm khuyếch tán.

	Đèn LED vòng 80 bóng độ sáng cao GR-80N2
	Kèm tấm khuyếch tán có thể tháo rời

Dùng giá đỡ đèn LED thì có thể thay đổi vị trí của đèn nhưng vì sẽ làm cản trở W.D. đã được kéo dài ra nên hãy dùng loại đèn khác như đèn 2 cánh tay（SPF-D2）hoặc đèn LED spotlight（GR-FL21）

	Mặc dù đã sử dụng thấu kính hỗ trợ 0.5 lần để mở rộng W.D..Nếu dùng giá đỡ đèn LED để hạ vị trí đèn chiếu thì sẽ làm cản trở W.D.đã được kéo dài.
Vìtôi khuyên bạn nên dùng đèn chiếu 2 cánh tay（SPF-D2）, hoặc đèn LED spotlight（GR-FL21）.
	Twin arm LED light SPF-D 2 Đèn LED 2 cánh tay dạng chỉnh sáng loại giữ nguyên vị trí cánh tay

Xin vui lòng liên hệ với bộ phận hỗ trợ để biết thêm chi tiết.

Là khoảng cách từ mặt phẳng đối tượng quan sát đến đầu ống kính. Chúng ta thường gọi là không gian có thể làm việc. Trường hợp đèn chiếu vượt qua khỏi ống kính thì W.D. sẽ bị nhỏ lại.



Thử đo độ sâu trường ảnh của Microscope độ phóng đại cao của chúng tôi.

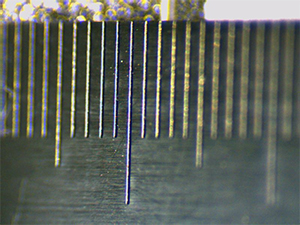

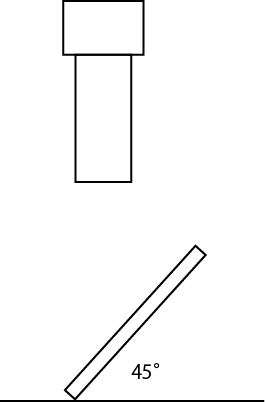

Chụp thước kính có bước 0.2mm nghiêng 45° Vì để nghiêng 45°nên để cho ra độ sâu trường ảnh phương thẳng đứng thì nhân với 1/√2

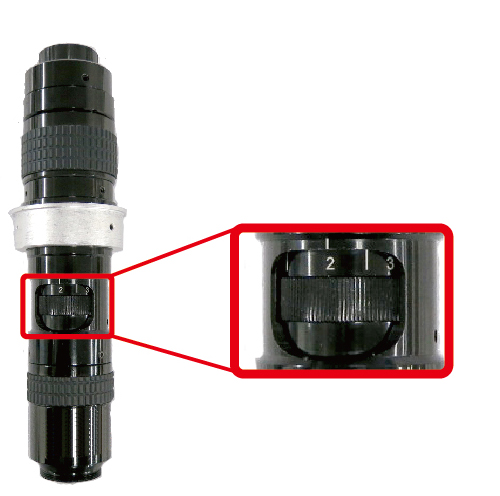

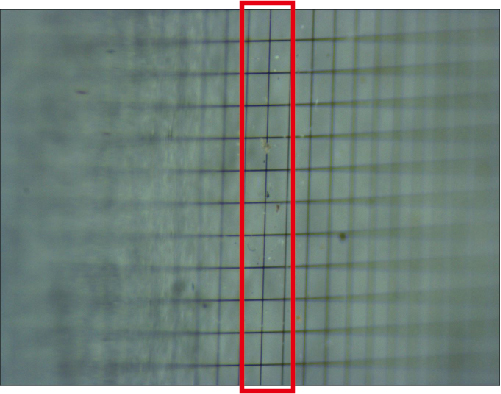

Ống kính ở nấc 2 không có thấu kính hỗ trợ
nếu ước chừng lấy nét trong khoảng 0.5mm thì 0.5mm x（1/√2）＝0.35mm

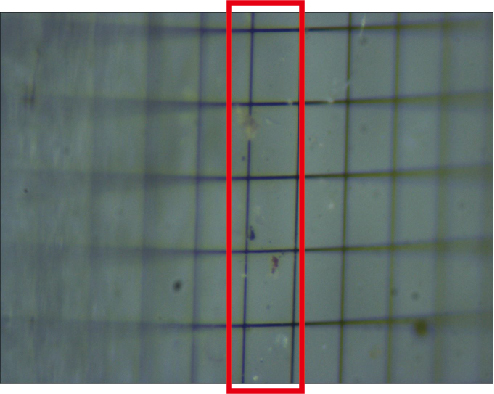

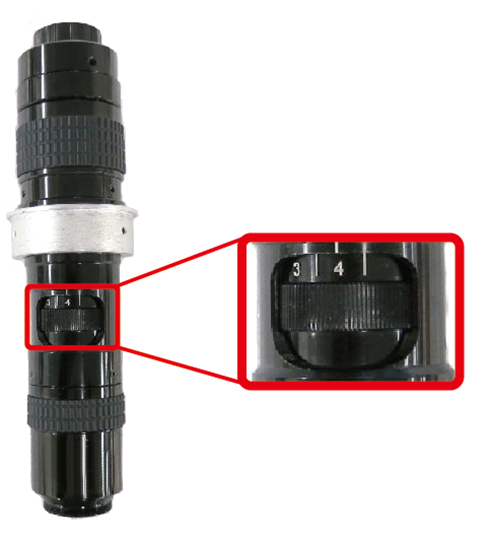

Ống kính ở nấc 4 không có thấu kính hỗ trợ
nếu ước chừng lấy nét trong khoảng 0.3mm thì 0.3mm x X（1/√2）＝0.21mm

Trường hợp gắn thêm thấu kính hỗ trợ thì cũng  cùng độ phóng đại ・cùng độ sâu trường ảnh.
Khi gắn thấu kính hỗ trợ 2 lần thì độ sâu trường ảnh ở nấc 2 cũng giống như ở trên là 0.21mm.



Thử đo độ sâu trường ảnh của ống kính độ phóng đại trung （SDS-M）của chúng tôi.

＜1＞　 Ống kính sử dụng　 medium magnification lens （SDS-M） Độ phóng đại 20 lần Đối tượng 0.5mm pitch glass scale GS-0.5

Nếu ước chừng lấy nét trong phạm vi hiển thị trong khung màu đỏ・・・ 0.5x7x0.71＝2.5mm



＜2＞　 Ống kính sử dụng medium magnification lens （SDS-M） Độ phóng đại 60 lần Đối tượng　 0.2mm pitch glass scale GS-0.2

Nếu ước chừng lấy nét trong phạm vi hiển thị trong khung màu đỏ・・・ 0.2x3x0.71＝0.42mm

＜3＞　 Ống kính sử dụng medium magnification lens （SDS-M） Độ phóng đại 120 lần Đối tượng　 0.2mm pitch glass scale GS-0.2

Nếu ước chừng lấy nét trong phạm vi hiển thị trong khung màu đỏ・・・ 0.2x2x0.71＝0.3mm

Thử đo độ sâu trường ảnh của Microscope độ phóng đại thấp của chúng tôi.

Trường hợp 01 Thiết bị sử dụng Ống kính：Ống kính độ phóng đại thay đổi với độ phóng đại thấp SDS-LRS Camera：5.0 mega USB camera Độ phóng đại Ở mức phóng đại thấp nhất 5 lần Chụp đối tượng nghiêng 60°

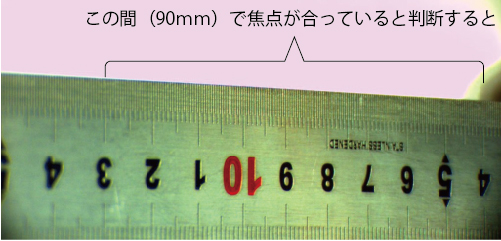

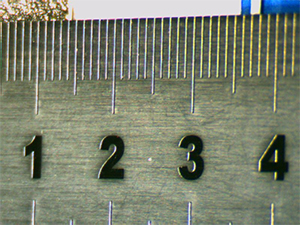

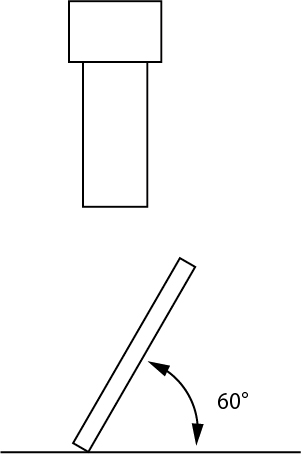

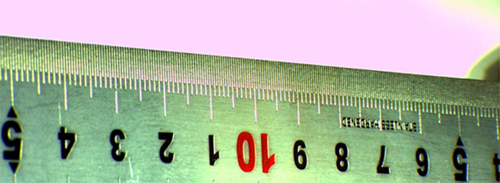

Chụp lại hình của thước đo kim loại nghiêng 60°.
Khẩu độ của ống kính được mở sẵn.
Độ sâu trường ảnh không phải là thông số khách quan mà là giá trị mang tính chủ quan.

(ước chừng trong khoảng này (90mm) lấy nét được)
90mm Ｘ sin60°＝ 78mm
Theo chiều thẳng đứng thì độ sâu trường ảnh sẽ là 78mm.

Ống kính độ phóng đại thấp này có gắn khẩu độ.

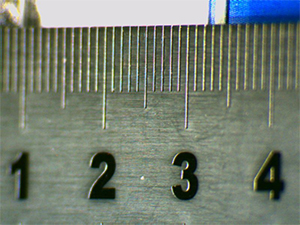

Khi đóng khẩu độ thì độ sâu trường ảnh sẽ sâu hơn.

Vì rõ nét trong toàn bộ màn hình nên với phương pháp lần này thì không thể tính toán chính xác được nhưng sẽ trên 100mm.

---

Trường hợp 02 Thiết bị sử dụng Ống kính：Ống kính độ phóng đại thay đổi với độ phóng đại thấp SDS-LRS Camera：5.0 mega USB camera Chụp đối tượng nghiêng 45° Chụp cả khi đóng và mở khẩu độ
1．Thiếp lập trường nhìn 20.0mmx15.0mm（khoảng 20 lần）
khi mở	khi đóng

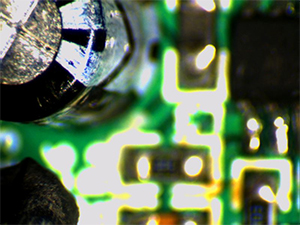

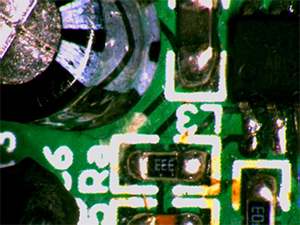

Ở cùng mức 20 lần, chụp bảng mạch có gắn tụ điện cao 20mm
khi mở	khi đóng

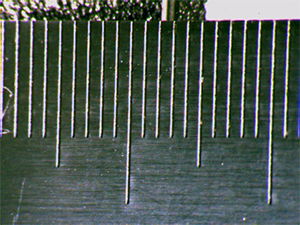

2．Thiếp lập trường nhìn 10.0mmx7.5mm（khoảng 40 lần）
khi mở	khi đóng

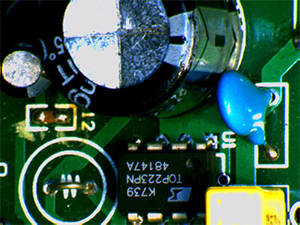

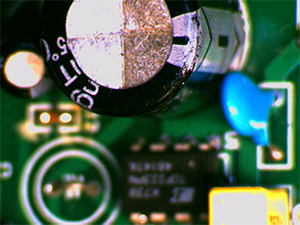

Ở cùng mức 40 lần, chụp bảng mạch có gắn tụ điện cao 8mm
khi mở	khi đóng

Càng tăng độ phóng đại thì độ sâu trường ảnh càng cạn hơn.

Có thể điều chỉnh khi sử dụng khẩu độ.
Tuy nhiên, nếu xiết khẩu độ lại thì hình ảnh sẽ bị tối nên cần phải tăng cường độ ánh sáng.

Về phía camera thì có thể kiểm soát phần nào bằng cách điều chỉnh các mục như 「Brightness」「Gain」「Exposure」

Trong ống kính phổ biến thì điểm lấy nét hoàn chỉnh là 1 điểm.
( ngoại trừ ống kính đặc biệt như ống kính viễn tâm)
Ở phía trước và sau điểm lấy nét hoàn chỉnh có vùng hơi bị nhòe.
Cái này gọi là vùng lấy nét.
Càng cách xa điểm lấy nét hoàn chỉnh thì càng bị nhòe.  Phạm vi sử dụng đến đâu sẽ thành ý chủ quan của cá nhân. Khi khép trường truyền ánh sáng thì có thể giảm dần độ nhòe này. Tuy nhiên khi trường truyền ánh sáng bị thu hẹp thì hình ảnh sẽ trở nên tối nên không thể dùng ống kính với độ phóng đại cao.



	Hình bên trái là Microscope USB có gắn khẩu độ của công ty chúng tôi USB microscope with aris MS200PC3（20x～110x）

So sánh hình ảnh khi mở và thu hẹp khẩu độ với Microscope có gắn khẩu độ.
( khi thu hẹp khẩu độ thì vùng lấy nét sẽ sâu hơn)



＜ở 50 lần＞
● Thước kính
Nghiêng thước kính có bước 0.5mm  45 độ và quan sát thẳng từ phía trên.

＜khi mở khẩu độ＞	＜khi đóng khẩu độ tối đa＞

Vì nghiêng 45 độ nên nhân 1／1.41 sẽ thành vùng lấy nét.

Đến chỗ nào thì nét là ý chủ quan của cá nhân.
Nếu ước chừng 4 bước（＝2ｍｍ）là thích hợp thì có thể nói vùng lấy nét là 2ｍｍ×（１／1.41）＝1.42mm.



●Trường hợp bảng mạch
Quan sát thử bảng mạch nghiêng 45 độ ở mức 50 lần.

(linh kiện điện tử 1.6ｍｍX0.8ｍｍ được xếp với khoảng cách 1mm）

＜khi mở khẩu độ＞	＜khi đóng khẩu độ tối đa＞

＜ở 100 lần＞
●Thước kính
Để tham khảo thì cũng kiểm tra ở mức 100 lần.
Vì độ phóng đại được tăng cao nên đổi sang thước kính có bước 0.2mm.

＜khi mở khẩu độ＞	＜khi đóng khẩu độ tối đa＞

Nếu ước chừng phạm vi này là phạm vi sử dụng thì vùng lấy nét là　1.2ｍｍ×（1／1.41）＝0.85mm

Khi đóng khẩu độ thì xin lưu ý rằng có khi ống kính sẽ tối hay là độ phân giải cũng sẽ giảm.
(Vui lòng tham khảo「NA（khẩu độ số）」)





3．Cách tăng độ sâu tiêu điểm / độ sâu lĩnh vực chụp ảnh



◆Giải thích: Về độ sâu tiêu điểm / độ sâu lĩnh vực chụp ảnh

Trước khi giới thiệu các mẹo và thủ thuật, chúng ta sẽ giải thích về độ sâu tiêu điểm của ống kính.

Độ sâu tiêu điểm cũng được biểu diễn dưới dạng DOF (Depth of Focus).



Trong trường hợp trong không khí (N = 1): DOF = (0.55 / (2 × NA²)) + (1 / M × K / NA)

Cụ thể:

1. Khoản đầu tiên là “mục được xác định từ độ phân giải”.
2. “K” trong khoản thứ hai là một hằng số được xác định từ khả năng phân giải của mắt của người quan sát và có thể thay đổi giữa các cá nhân.
“M” là “tổng tỉ lệ phóng đại của ống kính”.



Có thể nói là để làm cho độ sâu tiêu điểm sâu hơn, bạn có thể giảm tỉ lệ phóng đại hoặc giảm NA.

Nếu giữ tỉ lệ phóng đại không đổi, thì chỉ còn cách là giảm NA.

Dưới đây là thông số kỹ thuật của hai loại ống kính cùng một nhà sản xuất, cùng một dòng sản phẩm, với ống kính hỗ trợ độ phân giải cao ở bên trái và ống kính thông thường với độ phân giải thấp ở bên phải.

Cùng tỉ lệ phóng đại và cùng một khoảng cách tiêu điểm, độ sâu tiêu điểm của ống kính thông thường sẽ sâu hơn.

Để giảm NA trên cùng một ống kính, cách duy nhất là thu hẹp khẩu độ.

Khi so sánh giữa các ống kính khác nhau với cùng một tỉ lệ phóng đại, thì ống kính có khoảng cách tiêu điểm lớn hơn sẽ có NA thấp hơn, dẫn đến độ sâu tiêu điểm sâu hơn.







◆Cách thủ thuật giới thiệu: “Thủ thuật về khẩu độ” và “Zoom kỹ thuật số”



50 lần cũng là một con số đủ lớn để kết hợp “khẩu độ” và “Zoom kỹ thuật số” trên một ống kính cố định, thậm chí trên một ống kính microscope đơn giản, để đạt được độ sâu tiêu điểm và độ sâu lĩnh vực ấn tượng.

Tuy nhiên, cả “khẩu độ” và “Zoom kỹ thuật số” đều làm giảm độ phân giải, vì vậy tôi khuyên bạn nên sử dụng một máy ảnh 4K (8 triệu pixel) và ống kính cao độ phân giải phù hợp.

Tôi đã thực hiện một thử nghiệm so sánh bằng cách lắp một ống kính 50mm hỗ trợ 10 triệu pixel lên một máy ảnh 4K, và so sánh chụp ảnh với một vòng macro cho phép chụp ảnh với tỉ lệ phóng đại 50 lần.





Cùng một bảng mạch được chụp dưới cùng điều kiện như trên.





(1) Ở tỉ lệ phóng đại 50 lần, chỉ điều chỉnh khẩu độ của ống kính để điều chỉnh độ sâu tiêu điểm và độ sâu lĩnh vực.

Khi mở khẩu độ rộng nhất:	Khi thu hẹp khẩu độ tối đa:





(2) Sau khi điều chỉnh để đạt được tỉ lệ phóng đại 50 lần với kỹ thuật Zoom kỹ thuật số gấp đôi:

Điều chỉnh độ sâu tiêu điểm và độ sâu lĩnh vực bằng cách điều chỉnh khẩu độ của ống kính.

Khi mở khẩu độ rộng nhất:	Khi thu hẹp khẩu độ tối đa:





Lợi ích khi sử dụng thủ thuật

Sử dụng ống kính cố định, bạn không thể điều chỉnh được khả năng phóng đại nhưng có thể thay đổi các yếu tố khác như khoảng cách làm việc (W.D.), kích thước hệ thống, và độ sâu lĩnh vực theo ý muốn, tương tự như ống kính macro.

Tùy thuộc vào lựa chọn của bạn về ống kính, bạn có thể chọn bất kỳ tỷ lệ phóng đại cố định nào từ 5 lần đến 50 lần. Điều này cung cấp một phạm vi linh hoạt cho việc chụp ảnh macro với các yếu tố tùy chỉnh.

。











4．Tổng kết



Độ sâu lĩnh vực là khu vực ít mờ với một điểm hoàn toàn nét trước và sau đó. Cụ thể, điều này thường được xem xét là thực tế trong phạm vi cá nhân.

Đến mức độ phóng đại khoảng 50 lần, việc kết hợp “khẩu độ” và “Zoom kỹ thuật số” trên ống kính cố định có thể giúp bạn đạt được độ sâu tiêu điểm và độ sâu lĩnh vực ấn tượng khi sử dụng một loại “microscope” được tạo ra từ ống kính cố định.



Khi phạm vi rộng từ 1 ~ 1000 lần, có nghĩa là cần phải có ống kính tỷ lệ zoom 1: 1000. Hiện tại ống kính zoom cao cấp nào thì cũng chỉ ở mức 1: 12 được lưu hành khắp thế giới .



Vì vậy, có ba phương pháp sau để đạt được phạm vi  rộng như mong muốn.



1. Đề xuất một số ống kính



Với ống kính độ phóng đại thay đổi loại tiệu chuẩn của chúng tôi có tỷ lệ zoom là 1:6.5.
Tóm lại theo tính chất vật lý thì phạm vi rộng 1~1000 là chuyện không thể.
Tuy nhiên, máy ảnh sử dụng trong kính hiển vi của chúng tôi có gắn C-mount, là loại thông dụng, vì vậy việc thay đổi ống kính là dễ dàng

Zoom lens　SDS-M



zoom lens　SDS-M

Mã hang	Ngàm	Camera tương thích	Khoảng cách thao tác	Độ phóng đại ※１
SDS-M	C mount	1/2、1/2.5、1/3inch	90mm	20～120x

Ống kính độ phóng đại cao: SDS-FZR





Mount: C-mount

Tương thích với máy ảnh: 1/2, 1/2.5, 1/3 Inch

Khoảng cách hoạt động: 95mm

Tỉ lệ phóng đại: 40x đến 240x ※2

※2 Tỉ lệ phóng đại khi gắn vào máy ảnh 1/2-inch của chúng tôi và quan sát trên màn hình 17 inch.

Tuy nhiên, khi thay đổi ống kính, cần phải xem xét lại ánh sáng.

Đặc biệt là khi quan sát ở tỉ lệ phóng đại siêu cao, như 1000x, cần có ánh sáng đủ lớn.

Chúng tôi đã chuẩn bị ống kính và ánh sáng vượt quá 1000x như sau.



Kính hiển vi USB siêu cao phóng đại: NSH130CS-R







Tổng tỷ lệ phóng đại từ 200x đến 1450x

② Chọn ống kính thay đổi tỷ lệ phóng đại
Từ khi cân nhắc triển khai, bạn có thể lựa chọn ống kính thu phóng có thể thay đổi.

Ban đầu, ống kính tiêu chuẩn đi kèm với kính hiển vi này là 10 lần phóng đại,

tổng tỷ lệ phóng đại sẽ là từ 200 đến 1450 lần.

Chúng tôi đã chuẩn bị các ống kính tùy chọn dưới đây, bạn có thể tháo ống kính 10 lần này ra

và thay thế bằng các ống kính tùy chọn dưới đây để có dải rộng hơn.





Ống kính tùy chọn 2 lần phóng đại: QM Plan Apo L2 (2X)

Tỉ lệ phóng đại: 40x đến 240x





Tùy chọn ống kính 5 lần phóng đại: QM Plan Apo HL (5X)

Tỉ lệ phóng đại: 100x đến 600x





③ Sử dụng kết hợp với ống kính tùy chọn

Ống kính tiêu chuẩn của chúng tôi đã đề cập ở trên là

Ống kính tiêu chuẩn: SDS-M





Mount: C-mount

Tương thích với máy ảnh: 1/2, 1/2.5, 1/3 Inch

Khoảng cách hoạt động: 90mm

Tỉ lệ phóng đại: 20x đến 120x ※1

※1 Tỉ lệ phóng đại khi gắn vào máy ảnh 1/2-inch của chúng tôi và quan sát trên màn hình 17 inch

Nếu bạn sử dụng ống kính tùy chọn 0.5x ở đầu trước,

tỉ lệ phóng đại sẽ trở thành từ 15x đến 90x.



Ống kính phụ trợ 0.5x: TG-0.5





※ Sẽ được đặt vào đầu ống kính hiện tại.



Trong trường hợp này, không chỉ tỷ lệ phóng đại giảm mà cả khoảng cách tiêu cự từ 90mm sẽ thay đổi thành khoảng 170mm.

Nếu chiều cao của cột không đủ, chúng tôi cũng đã chuẩn bị sẵn sàng các cột mở rộng.

Nếu kết hợp với ống kính tùy chọn 2 lần phóng đại dưới đây,

tỉ lệ phóng đại sẽ trở thành từ 60 đến 360 lần.



Extender (x2) RCS-20







※ Sẽ được đặt giữa máy ảnh và ống kính hiện tại.



Trong trường hợp này, tỷ lệ phóng đại sẽ giảm nhưng khoảng cách tiêu cự vẫn là 90mm.

※ Tuy nhiên, phương pháp này không được khuyến nghị nhiều lắm.

Ống kính phụ trợ là việc đặt một ống kính lên trên ống kính hiện tại, điều này có thể gây ra nhiều vấn đề khác nhau.

Khi tỷ lệ phóng đại giảm, không có nhiều ảnh hưởng, nhưng đây là việc tăng tỷ lệ phóng đại, và từ mặt quang học, nó khá khó khăn về các điểm sau:

– Tối đi, nghĩa là cần điều chỉnh ánh sáng lên.
– Khi tỷ lệ phóng đại cao, sẽ rõ ràng có sự phân rã màu sắc và giảm độ phân giải của ống kính.

Vì vậy, thực sự là phương pháp ① hoặc ② mới được khuyến nghị.

Đối với thông tin về ánh sáng và ống kính hoặc yêu cầu thiết bị mẫu, vui lòng liên hệ Bộ phận Hỗ trợ kỹ thuật.

Xin giới thiệu 「Phương pháp mang tính chiêu thức dành cho ống kính độ phóng đại cao giới hạn số lượng」của chúng tôi.
Ống kính Zoom dòng FZ của chúng tôi là ống kính Zoom độ phóng đại cao.
Trường nhìn khi ở mức phóng đại thấp nhất là　9Ｘ6.7ｍｍ（khi dùng camera 1/2 inch）

Với ống kính khác （dòng DS）thì có thấu kính hỗ trợ 0.5 lần（tùy chọn）.
Sẽ dùng sang thấu kính hỗ trợ này.





Có thể bảo toàn trường nhìn trong khoảng 18x13mm. （khi dùng camera 1/2 inch） Hình bên trái là đồng yên đường kính 10 mm Ngay cả camera 1/2.5 inch cũng có thể thấy toàn bộ đồng yên 10mm



Bằng cách lắp vào giữa camera và ống kính chính thì có thể thay đổi độ phóng đại nhưng không thay đổi W.D.（khoảng cách thao tác）.
Tuy nhiên, có khuyết điểm là độ sáng sẽ giảm xuống (giá trị F sẽ trở nên lớn hơn), độ phân giải và độ tương phản sẽ suy giảm, hình ảnh sẽ không nét lắm.



x2 rear converter	Gắn giữa camera và ống kính chính



Được gắn phía trước ống kính chính ( phía vật thể), có thể thay đổi độ phóng đại. Ngoài ra cũng có thể thay đổi W.D. (khoảng cách thao tác) .

0.5x auxiliary lens for sds-m lens　TG-0.5

＜Sự thay đổi của độ phóng đại và khoảng cách thao tác khi dùng thấu kính hỗ trợ 0.5 lần＞

	Độ phóng đại	Khoảng cách thao tác
TG500PC2	25x～135x	90mm
TG500PC2 +thấu kính hỗ trợ 0.5 lần	13x～65x	150mm～160mm

＜Hình ảnh khác biệt 　khi gắn thấu kính hỗ trợ 0.5 lần vào TG500PC2＞

TG500PC2 （không có thấu kính hỗ trợ 0.5 lần） ở độ phóng đại thấp nhất	TG500PC2（có gắn thấu kính hỗ trợ 0.5 lần） ở độ phóng đại thấp nhất

Có thể nhận ra rằng khi gắn thấu kính hỗ trợ 0.5 lần thì phạm vi tầm nhìn cũng đã rộng hơn.

* Trường hợp dùng thấu kính hỗ trợ 0.5 lần, thì do khoảng cách thao tác thay đổi,  khoảng cách từ đèn đến đối tượng cũng kéo dài hơn nên cần thay đổi vị trí của giá đỡ đèn LED sử dụng.

LED angle　LED-A2	Gắn đèn LED vòng vào giá đỡ đèn LED



Từ kích thước của đối tượng muốn chụp, có thể tìm loại ống kính cần thiết bằng tính toán.
Điều cần thiết lúc này là, kích thước cảm biến của camera, khoảng cách đến đối tượng (W.D.)

Ví dụ、khi muốn đảm bảo tầm nhìn chiều dọc là 300mm với W.D. 1m, thì nên chọn ống kính có giá trị f khoảng bao nhiêu mm là được.（dùng camera 1/2 inch）

Camera 1/2 inch có kích thước cảm biến theo như dưới đây

giá trị f＝（khoảng cách đến đối tượng（mm）X kích thước dọc của cảm biến（mm）／tầm nhìn chiều dọc
　＝（1000mm X 4.8mm）／300mm＝16mm
Nếu chọn ống kính f＝16mm thì có thể đảm bảo tầm nhìn chiều dọc mong muốn
Cũng có thể tính toán tương tự với tầm nhìn chiều ngang.

Nhân tiện, cũng có thể dễ dàng tính được tầm nhìn chiều ngang.
Nếu cảm biến có dạng hình vuông thì do có tỷ lệ dọc ngang là 4：3 nên trường hợp trên thì dù không tính toán theo công thức nhưng tầm nhìn chiều ngang sẽ là 400mm.

Công ty chúng tôi có sẵn nhiều loại ống kính CCTV. Chị tiết xin vui lòng xem tại đây.→ CCTV lens

Ống kính được thiết kế với mục đích chụp cự ly gần gọi là ống kính Macro.
Trong dòng ống kính Macro loại có thể thay đổi độ phóng đại liên tục và tiêu cự cố định ( không thay đổi) thì gọi là ống kính Zoom Macro.

Loại có thể thay đổi độ phóng đại liên tục nhưng tiêu cự thay đổi nếu nói 1 cách chính xác thì không gọi là ống kính Zoom.
Có khi được gọi là ống kính độ phóng đại thay đổi để phân biệt với ống kính Zoom.

Nếu không cần đổi độ phóng đại thường xuyên, muốn giảm giá thành thì nên dùng ống kính độ phóng đại thay đổi, nếu đổi độ phóng đại thường xuyên thì dùng loại ống kính Zoom.

Là ống kính có thể thay đổi liên tục độ phóng đại, phạm vi tầm nhìn mà tiêu cự không thay đổi.
Ứng với tỷ lệ zoom 12（1：12） là giới hạn mang tính chất vật lý của ống kính Zoom Macro.
Ngoài ra ống kính có thể thay đổi liên tục độ phóng đại, phạm vi tầm nhìn mà tiêu cựthay đổi thì không gọi là ống kính Zoom mà gọi là ống kính độ phóng đại thay đổi.
Nói cách khác, tiêu cư thay đổi nhưng độ phóng đại có thể chuyển đổi, giá thành thấp hơn ống kính Zoom là đặc trưng của ống kính độ phóng đại thay đổi.

Công ty chúng tôi có rất nhiều loại ống kính.　→　Sản phẩm xin mời xem tại đây

Bạn có thể chọn lựa ống kính theo từng đặc trưng như độ phóng đại, tiêu cự, giá,…

Ngoài ra chúng tôi có thể giúp bạn lựa chọn ống kính phù hợp. Xin hãy liên hệ đến bộ phận tư vấn kỹ thuật ngay nhé.
