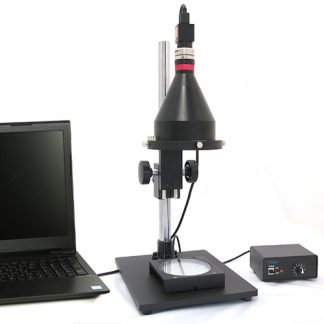

HỆ THỐNG ĐO HÌNH ẢNH TỰ ĐỘNG AT-Measure ST1

Đo đơn giản! Chỉ cần click!

Đo kích thước hình ảnh tự động chính xác bằng việc sử dụng thấu kính Telecentric kép!
Dễ dàng! Chỉ cần click sẽ tự động đo kích thước hình ảnh.

Liên hệ về sản phẩm phone028-3911-2006

Đo đơn giản！

 Cài đặt đơn giản

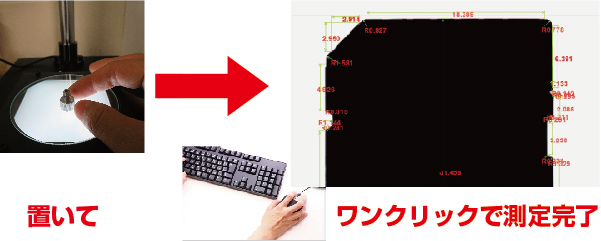

Trước tiên, đặt đối tượng cần đo vào, chỉ cần 1 lần click chuột hệ thống sẽ tự động đo tức thời
Sau đó, tự do chỉnh sửa/thêm bớt phần muốn đo và đăng ký các loại sản phẩm khác tùy ý.

Dễ dàng! Không cần căn chỉnh vị trí
Phép đo tự động nhận dạng vị trí của đối tượng
Các kích thước được đo tự động.
Hỗ trợ xoay ảnh tự do

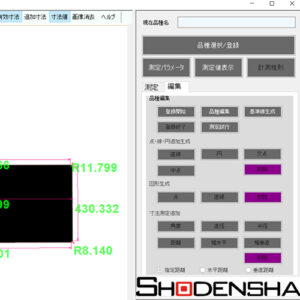

Đo lường tự động dễ dàng
Chỉ cần đặt sản phẩm và click! Các vị trí nơi loại sản phẩm được đăng ký sẽ được đo tự động.



Lưu trữ dữ liệu dễ dàng
Các giá trị đo có thể được lưu bằngExcel.
Bạn cũng có thể lưu hình ảnh.




Độ chính xác cao

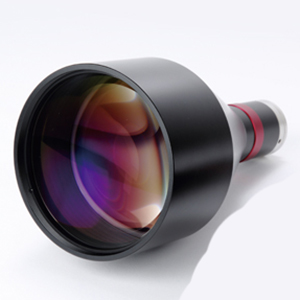

Ứng dụng ống kính Telecentric kép
Đo lường chính xác cao với việc ứng dụng ống kính Telecentric kép, không bị méo ảnh

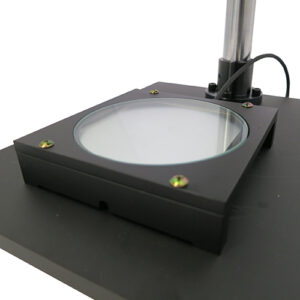

Ứng dụng chiếu sáng song song
 Bằng cách sử dụng hệ thống chiếu sáng truyền ánh sáng song song, đường viền rõ ràng, các cạnh được nhấn mạnh vì vậy phép đo có độ chính xác cao.

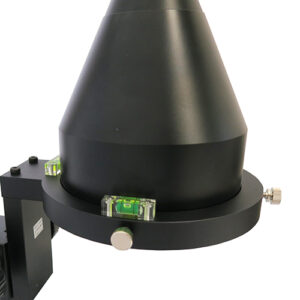

Sử dụng thước cân bằng chuyên dụng
Để phép đo có độ chính xác cao, chúng tôi sử dụng thiết bị cân bằng chuyên dụng trên stand.

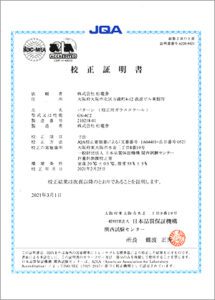

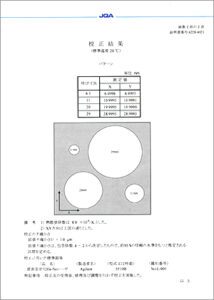

Kèm thước hiệu chuẩn
Có thể đính kèm giấy chứng nhận hiệu chuẩn của thước đo.

　





Chính vì vậy độ chính xác cao!!




Độ chính xác

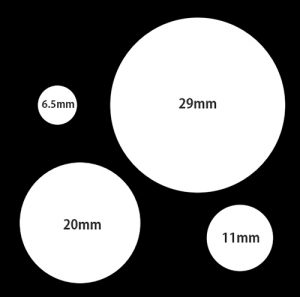

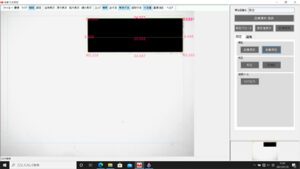

Trong thử nghiệm của chúng tôi, chúng tôi đã sử dụng một sản phẩm có kích thước 25mm
ĐỘ CHÍNH XÁC ĐẠT 1/1000 TỨC LÀ 25μm

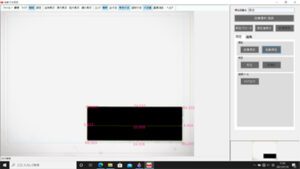

Ngoài ra, độ chính xác trên củng đạt được ở bất kỳ đâu trên màn hình.




Tính năng khác

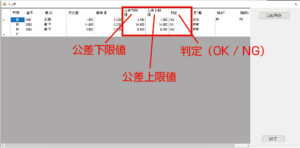

Phán định OK/NG
Phán định OK/NG được thực hiện bằng cách đặt giới hạn dưới và giới hạn trên của dung sai.
Giá trị NG có thể được hiển thị bằng cách thay đổi màu sắc trong hình ảnh.




Tính năng thu phóng kỹ thuật số theo điểm
Bằng cách xoay con lăn chuột, có thể phóng đại kỹ thuật số xung quanh điểm được chỉ định bởi con trỏ chuột khi nhấp vào điểm đo.

Ví dụ sử dụng

Thông số kỹ thuật

Thông số kỹ thuật tổng thể

Số hiệu
AT-Measure ST1
Phạm vi tầm nhìn
49.7mm×37.25mm
Kích thước
210x255x420mm
Trọng lượng
約7kg
Phụ kiện
Ống kính Telecentric kép, camera USB3 Vision 5MP, chiếu sáng truyền ánh sáng song song, giá đỡ chuyên dụng, thước kính hiệu chuẩn, phần mềm đo tự động AT-Measure

Không bao gồm PC
Hãy chuẩn bị PC theo thông số kỹ thuật ghi bên dưới
Môi trường hoạt động
Hệ điều hành được hỗ trợ: Windows 8, 8.1, 10 (64bit)
CPU: Core-i3 trở lên
Bộ nhớ: 8GB trở lên
Khoảng cách làm việc
228mm
Độ sâu trường ảnh
34.8mm
Độ chính xác đo
±0.1%
Độ phân giải camera
5MP

Camera

Ống kính

Đèn chiếu

Tính năng của phần mềm đo lường đơn giản

soft_img

  • Có thể quan sát hình ảnh trực tiếp.
  • Có thể hiển thị đồng thời hình ảnh trực tiếp và hình ảnh đã lưu.
  • Lưu trữ hình ảnh tĩnh (định dạng JPEG, BMP).
  • Tính năng dừng tạm thời hình ảnh quan sát (tính năng Freeze).
  • Đo lường khoảng cách hai điểm tùy ý.
  • Hệ điều hành tương thích：WindowsXP、Vista、7、8、10（32bit・64bit）
  • Lưu và đọc dữ liệu hiệu chỉnh trong khi đo lường. ※Thước kính dùng để đo lường là sản phẩm bán rời.

    • Phần mềm đo lường nâng cao MeasurePRO

    MeasurePRO

    Phần mềm đo lường nâng cao do công ty chúng tôi phát triển.
    Ngoài tính năng đo lường hình ảnh, còn có thể hiển thị nhiều đường chéo, hiển thị chỉ số, so sánh với hình ảnh lưu trữ, nhập lời đánh giá.
    Trang bị tính năng xuất dữ liệu ra file Excel

    • Hạng mục đo lường

      [Khoảng cách 2 điểm]
      [Góc giữa 3 điểm ]
      [Góc giữa 4 điểm ]
      [Đường kính hình tròn]
      [Khoảng cách giữa 2 tâm tròn]
      [Đường vuông góc]
      [Diện tích]

    • Tính năng tiện lợi

      ・Xuất dữ liệu ra file Excel
      ・Hiển thị nhiều đường chéo
      ・Hiển thị trục chỉ số XY
      ・Hiển thị chỉ số đơn vị
      ・Hiển thị 2 màn hình của hình ảnh lưu trữ và hình ảnh quan sát hiện tại.
      ・Nhập lời nhận xét tùy ý.

    MeasurePRO-Ex

    MeasurePRO-EX

    Ngoài toàn bộ tính năng của phần mềm đo lường（MeasurePRO）,
    còn có thêm tính năng tổng hợp tiêu cự.
    Trang bị 2 thước kính dùng để hiệu chỉnh（GS-0.2、GS-0.5）
    Có thể đo lường ngay trên màn hình một cách đơn giản.

    • Hạng mục đo lường

      [Khoảng cách giữa 2 điểm]
      [Góc giữa 3 cạnh]
      [Góc giữa 4 cạnh]
      [Đường kính hình tròn]
      [Khoảng cách giữa 2 tâm tròn]
      [Đường vuông góc]
      [Diện tích]

    • Tính năng tiện lợi

      ・Tính năng tổng hợp tiêu điểm

    So sánh phần mềm đo lường nâng cao（MeasurePRO）với phần mềm đo lường đa tính năng（MeasurePRO-Ex）

    　・Tổng hợp những điểm khác biệt chủ yếu trong bảng bên dưới. Hãy lựa chọn những tính năng cần thiết với nhu cầu sử dụng.

      MeasurePRO-Ex MeasurePRO
    Khoảng cách 2 điểm ○ ○
    Tính năng tổng hợp tiêu điểm ○ ✕
    Xuất file Excel ○ ○
    Hiển thị hình ảnh thu nhỏ của dữ liệu. ○ ○
    Thay đổi độ phóng đại của hình ảnh hiển thị. ○ ○
    Hiển thị đường chéo nhiều đường nhiều đường
    Grid ○ ○
    Hiển thị trục chỉ số XY ○ ○

    Hệ điều hành tương thích

    Windows XP、Vista、7、8 and 10 （32bit・64bit）

    		 ○ ○
