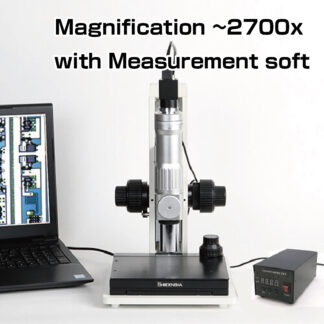

計測ソフト付き超高倍率高解像度USB マイクロスコープ　USH500CSU-H1-MFSV

多彩な計測が可能なソフト付き　超高倍率高解像度USBマイクロスコープ

●最大倍率2700倍の超高倍率！

●色収差を極限まで低減

●エッジがよりシャープに

●日本トップレベルのズーム比12

●超高倍率域での画面揺れを防ぐため、グローバルシャッターを採用

●従来のハイエンド機の1/4の価格

製品のお問い合わせ 028-3911-2006

特徴

標準装備ソフトのご紹介

●計測アシスト（エッジ自動フィット）機能
●ピンポイントデジタルズーム機能
●お手軽！くるっとフォーカス合成機能
●校正用ガラススケール（GS-4SQ）が標準付属
●タイリング機能
●日本語・英語対応

豊富な寸法計測ツール＆計測アシスト機能

豊富な計測項目

●二点間距離
●平行線間距離
●水平平行線間距離
●垂直平行線間距離
●垂直距離
●円中心間距離
●ポイント座標
●３点指定角度
●４点指定角度
●３点指定円
●近似円
●矩形
●楕円
●近似直線
●３点指定円弧
など

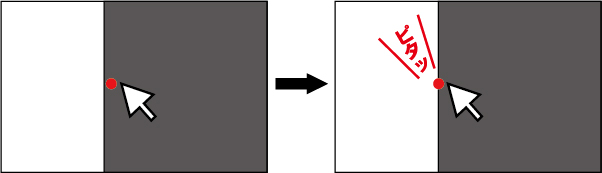

エッジ自動フィット機能

マウスカーソルを計測したい線付近に近づけると、エッジに自動的にフィットします。
そのため、測定者による人的誤差を軽減し、正確な測定が可能となります。

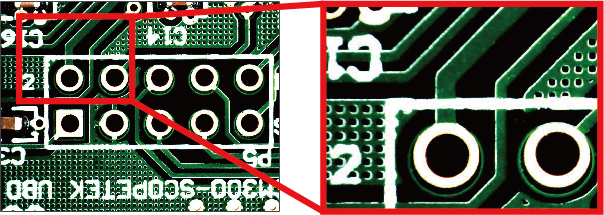

ピンポイントデジタルズーム機能

マウスのホイールを回すことで計測ポイントをクリックする際に
マウスカーソルが指示している点を中心にして、デジタルズームにて拡大することが可能です。
測定者による人的誤差をより軽減します。

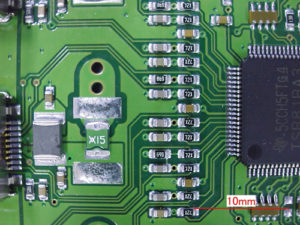

スケール表示

入れたいサイズで好きな場所にスケール表示が可能です。

その他の機能

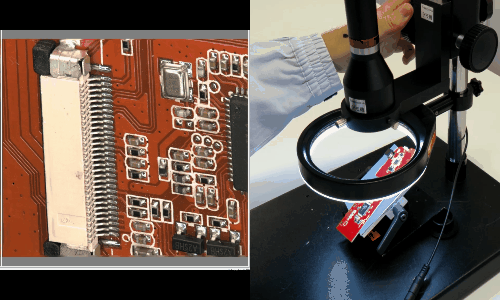

くるっと合成（手動でピント調整ハンドル（粗動アングル）を回しながら
簡単にフォーカス合成が可能）

顕微鏡、マイクロスコープのピント調整ハンドル（粗動アングル）を回しながら、焦点合成をする「くるっと合成」機能が標準付属。高さがあり1枚の画像を撮影するとピントがボケてしまうような場合に、手軽にフォーカス合成画像を作成することが可能です。「位置自動補正機能」がついているため、通常困難な実体顕微鏡で撮影した画像の焦点合成も可能です。

明るさ合成

対象物によっては暗い部分と明るい部分が同時に映り、どちらかに明るさを合わせるともう片方が暗い、または明るすぎるという現象が発生します。
そのような現象には、この明るさ合成を使用すれば一発解決です！
暗く映る部分が十分な明るさが確保できるように明るさを調整し、次に合成ボタンを押して明るすぎる箇所が正常に見える明るさに変更するだけで簡単に合成画像を作ることが出来ます。

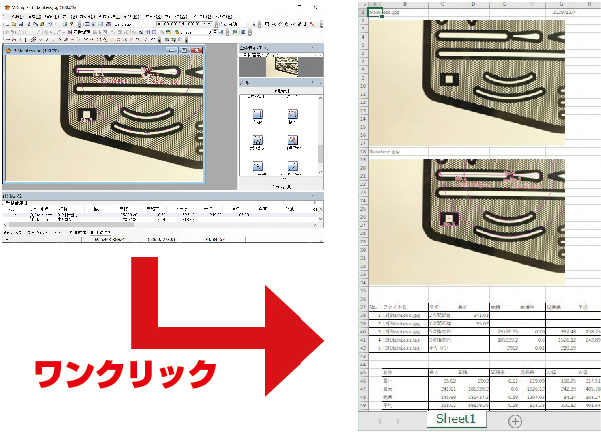

レポート作成

Excel出力ボタンをワンクリックでExcelに計測データを転送します。
Excelでのデータ処理やグラフ表示が簡単にできます。

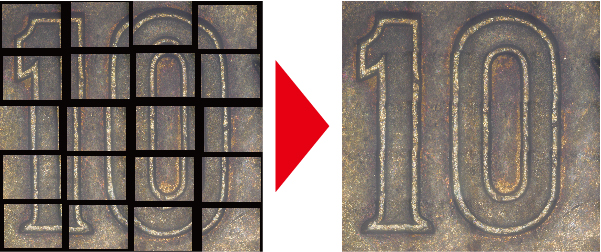

画像連結機能（タイリング機能）

デジタルマイクロスコープの一視野の観察範囲では収まりきらない対象物に対して、画面を分割して撮影しそれらの画像を貼り合わせることで広視野高解像度の画像を生成する画像連結機能（タイリング機能）が付属しています。顕微鏡などの拡大画像を利用する際に、精度を保ったまま広範囲の観察や解析を行うことができます。

任意クロスライン・グリッドライン・同心円発生機能

任意の位置にクロスライン・グリッドライン・同心円を表示することが可能です。線の色と線の太さを変更することも可能です。

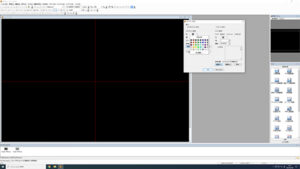

<任意クロスライン>

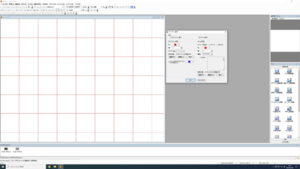

<任意グリッドライン>

<任意同心円>

校正用ガラススケール標準付属 20µm/100µm/500µm/1mm刻みの4種類のスケール付き

GS-4SQが標準付属

特徴

安さの秘訣は？

: 必要なものだけを揃え、必要のない機能は省きました。
オートフォーカス、焦点合成機能は付属しません。
より綺麗な画像で観察するためレンズに力を注ぎました。
是非、日本トップレベルのレンズで観察した高画質の画像をご覧ください。

: ※テスト依頼を承っております。お気軽にご連絡ください。

凄さはココ！
1. 色収差を極限まで低減！　　1000倍で10円玉の表面を観察

: SH140CCD-R2で観察した場合

1000倍を超える超高倍率で観察時には、サンプルによっては、波長の違いにより色分解を起こしています。

: USH500CS-H1で観察した場合

1000倍を超える超高倍率時でも、色分解を起こさず観察することができます。

収差、色収差を極限まで低減！
高倍率時も画像がより鮮明に、エッジがシャープになりました

2. エッジがよりシャープに！
1000倍で黒ゴムの表面を観察　

: SH140CCD-R2で観察した場合

: USH500CS-H1で観察した場合
映像が鮮明でエッジもはっきりと出ます。

超高倍率での観察

超高倍率観察（1000倍超え）をする場合には、収差の影響でどうしても観察物のエッジがぼけてきます。収差はレンズの性能の１つです。
レンズを選択することで、ある程度収差を押さえることができます。但し、商品価格にも大きく影響しますので、観察物に応じてレンズの使いわけが必要かと思います。

弊社では、
（１）汎用の超高倍率レンズと、
（２）極限まで性能を上げた、高性能の超高倍率レンズを
ご用意しております。

シリコンウエハー上のパターンを2つのレンズで1200倍で観察いたしました。

: 汎用レンズの場合（SH140CCD-2R）
汎用レンズでは1μmピッチの対象物はエッジが膨らみ、
一体化したように見えてしまいます。

●使い分けの基準
1μmの対象物が接近することなく存在していれば、汎用レンズでも有無確認や位置確認ができます。
異物チェック、パターンの有無などでご使用いただけると思います。
