穴の側面をくるっと簡単観察！
●カメラとの組み合わせで本領発揮！
●70°または90°のミラーチューブを装着してくるっと出来る！
●ミラーチューブなしでは直視の高倍率ボアスコープとして使用可能
●M10 P=0.5、M8 P=0.5の各種照明に対応

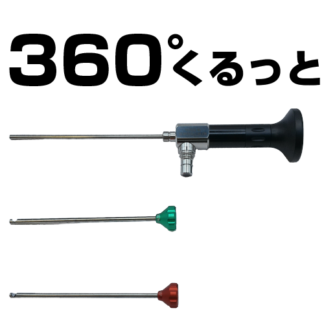

360°回転ボアスコープ φ3.0ｍｍ
360°回転ボアスコープとは？
●ミラーチューブ装着で360°をくるっと観察出来ます。
| 70°ミラーチューブ装着時 | 90°ミラーチューブ装着時 |
 |
 |

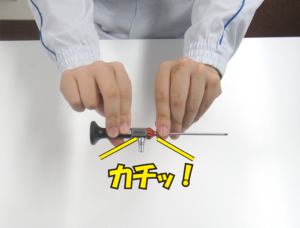

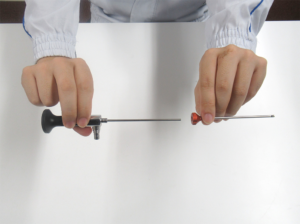

ミラーチューブ装着イメージ
 |
 |
装着したミラーチューブ部分のみが回せるので、70°または90°でくるっと見回すことが出来ます。
●カメラと合わせることで本領発揮！
ミラーチューブを回す最大のメリットはケーブルが絡まらない事にあります。
| 360°回転ボアスコープの場合 | 通常のボアスコープの場合 |
 |
 |
製品仕様
ボアスコープ本体
| 型番 | 視野方向 | 視野角 | チューブ | 太さ |
| ME.27090.0035 | 0° | 35° | 95mm | φ2.7 |
ミラーチューブ
| 型番 | 視野方向 | チューブ | 太さ |
| MSS.30090.70 | 70° | 95mm | φ3.0 |
| MSS.30090.90 | 90° | 95mm | φ3.0 |
いろいろな方法で狭い場所を非破壊で検査できます。
| 1.ボアスコープを使い目視で検査
|
2.汎用のCマウントカメラ、 またお手持ちのCマウントカメラを ボアスコープに接続し、観察 |
 |
 |
| 3.ボアスコープ専用ハンディカメラシステムを使用し検査 | 4.カメラを固定し、マイクロスコープとして使用し観察 |
 |
 |

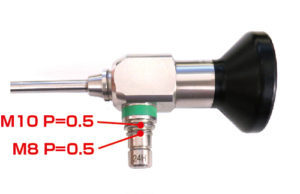

光源接続部は2種類のサイズに対応
光源接続部がM10 P=0.5、
M8 P=0.5の2サイズに対応。
M8 P=0.5の2サイズに対応。
仕様
全体仕様
用途に合わせて必要なものだけ購入できます。
| ハンディで楽に観察したい場合 |
持ちやすい形状 手元で快適操作
|
ボアスコープ専用ハンディカメラ
＋ 可変倍率カメラアダプタレンズ ＋ ボアスコープ用LED照明（3W） |
 |
| ハイビジョンカメラを使って撮影したい場合 |
表示遅れのない映像（検査・作業向き）
|
|
 |
| USBカメラを使って撮影したい場合 |
映像の保存が多い場合 観察だけでなくソフトを使い画像処理をする場合
|
USBカメラ
＋ 可変倍率カメラアダプタ ＋ ボアスコープ用LED照明 電源式 |
 |
その他オプション
|
ボアスコープ用ハンディ照明
ボアスコープ用
LEDハンディ照明 （電池式） LED-BH3 ・ボアスコープ用の
ハンディLED照明 ・リチウム電池1本標準付属 ・リチウム充電器は別売 |
 |
ボアスコープにCマウントカメラをつなぐためのカメラアダプタ
|
・ボアスコープ、ファイバー
スコープに、Cマウントカメラ を接続するための カメラアダプタ ・アダプタレンズで拡大、 焦点調整が可能 (被写体からの距離は 無限大から3mm) ・28mm～32mmのアイピースに 接続可能 |
 |
カメラをつないだボアスコープ用のLED照明
|
・M10、P=0.5の各種
ボアスコープ、 ファイバースコープに 取付可能な同軸照明。 光量を7セグ表示で可視化可能 |
 |
画像が保存したい方への便利なオプション
|
ビデオキャプチャーボックス
400-MEDI034 ●3.5インチの液晶画面が付いている為、カメラに繋ぐだけで手軽に保存できます。 ●SDカード、USBメモリ、HDDに保存可能 ※SDカードとUSBメモリは128GBまで、HDDは2TBのセルフパワーのみ ●HDMI信号のOut Putもある為、製品を通して大画面でも映像を映し出せます。 ●HDD等大容量の記録デバイスを接続出来るため、長時間の録画が可能 |
 |
＜400-MEDI034 接続例＞
便利なオプションカメラスタンド
|
|
 |
|
|
 |
