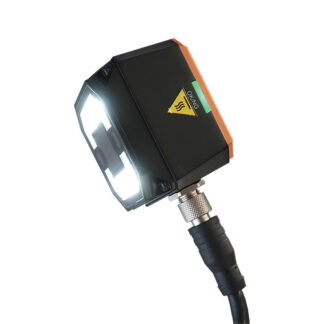

弊社スマートカメラの主な特徴

外観検査がたったの4ステップ！

ステップ1：自動明るさ補正・オートフォーカス

ステップ2：ベース画像登録＆位置ずれ補正

ステップ3：検出設定

ステップ4：出力設定

様々な現場で活躍する豊富な検出機能！

・検出ツール一覧

・カウント

・形状判別

・位置補正

・有無検査

・直径

・OCR

・色面積

・幅

・活用例

レンズと照明が一体型なので、カメラ1台で現場の様々な問題を解決します！

【活用例1：ボルトの有無検出】

製品組み立て時の点検で活躍！ボルトの付け忘れがないかを確認できます。
1台で複数ポイントを同時に検出できるので効率的！

【活用例2：ボタンの組み違い検知】

組み込まれているボタンの有無はもちろん、色・形などによる判別も可能なので、組み違いも検知できます。

【活用例3：印字の有無検出】

印字漏れを検知できます。また、ワークがずれていたり回転していても検知可能なので、ライン作業内で活躍します！

検出ツールの詳細

カウント・欠陥検出・有無検査・位置判定・測定・OCRなどの検出ツールがカメラに組み込まれています。

カウント

＜登録した物の数をカウント＞

設定どおりの個数があるかを識別します。過不足が一目瞭然！

有無検査

＜形状判別＞

設定どおりの形状であるかを判別します。似ている部品でも簡単判別可能！





＜エッジ・線・特定の形状の有無判別＞

物の形状だけでなく、エッジ・や線などの判別も可能。印字ミスも判別できます！

計測

＜検査物の直径を計測＞

直径の違いを識別できます。穴あけ加工後の検査で活躍します！





＜検査物の幅を計測＞

ワークの幅を識別できます。製品の幅が基準を満たしているかなどの検品時に活躍します。

色面積

＜指定色の面積の違いで判別＞

指定した色の面積の違いで色を判別します。正しいコードが繋がれているかなどの確認に便利！

OCR

＜読み取った文字・数字・コードの認識、判別＞

文字列の識別が可能です。型番などの印字ミスを検知できます！

その他のポイント

ワークの位置ずれ・回転を補正する機能が付属！
対象物が画面中心になくても検知可能です！

製品仕様

型番	HS3016-06MC	HS3016-12MC	HS3016-15MC	HS3016-06MB	HS3016-12MB	HS3016-15MB
撮像素子	1/2.9”CMOSカラー			1/2.9”CMOSモノクロ
ピクセルサイズ（μm）	3.45×3.45			3.45×3.45
最大解像度	1408×1024			1408×1024
フレームレート	60fps（1408×1024）			60fps（1408×1024）
最小露光時間（μs）	16			16
ダイナミックレンジ	71.4dB			71.4dB
S/N比	41dB			41dB
シャッター方式	グローバルシャッター			グローバルシャッター
焦点距離	6mm	12.4mm	14.8mm	6mm	12.4mm	14.8mm
電源	DC24V			DC24V
ネットワーク機能	シリアルポート・TCP・UDP・FTP・PROFINET・Modbus・Ethemet/IP
イーサネット	100BASE-T
サイズ・重量	65.2×65.2x47mm／280g
保管環境	温度：-30℃～70℃　湿度：20％～95％（結露なきこと）
動作環境	温度：0℃～50℃　湿度：20％～95％（結露なきこと）
防水・防塵規格	IP67
