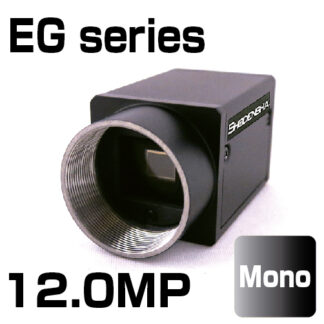

GigEカメラ（1200万画素・モノクロ） EG1200-B

1．国際的工業用カメラ規格 GigE Visionに準拠
2．軽量・小型のコンパクトサイズ
3．LANケーブル（Cat.6）で100m！、光ファイバでさらに長距離
　 ※GigE Vision規格による
4．組み込み用途にも最適
5．RoHS・FCC・CEにも対応！海外向け製品への組込用途にも対応可能！
6．カメラの使用実績の少ない方、日本語でアドバイスします！（メール、電話）

●SONY IMX226撮像素子採用

●Cマウント仕様

●外部トリガー入力／ストロボ信号端子付

●汎用I/O端子付

●日本語取扱説明書

●松電舎開発のオプションソフトウェアをご用意

※別途PoE電源必要（クラス0）。PoE電源はこちら

製品のお問い合わせ 028-3911-2006

仕様

型番	EG41-B	EG130-B	EG320-B	EG501-B	EG601-B	EG1200-B	EG2000-B
撮像素子	1/2.9インチ CMOS 40万画素 Sony社 IMX287	1/2インチ CMOS 130万画素 ON Semi- conductor社 PYTHON 1300	1/1.8インチ CMOS 320万画素 Sony社 IMX265	2/3インチ CMOS 500万画素 Sony社 IMX264	1/1.8インチ CMOS 600万画素 Sony社 IMX178	1/1.7インチ CMOS 1200万画素 Sony社 IMX226	1インチ CMOS 2000万画素 Sony社 IMX183
ピクセルサイズ（μm）	6.9×6.9	4.8×4.8	3.45×3.45	3.45×3.45	2.4×2.4	1.85×1.85	2.4×2.4
最大解像度	720×540	1280×1024	2048×1536	2448×2048	3072×2048	4024×3036	5472×3648
フレームレート※1	120fps	90fps	37.5fps	23.5fps	17fps	9.6fps	5.8fps
最小露光時間（μSec）	15	38	50	34	27	34	46
ダイナミックレンジ	74dB以上	60dB以上	73dB以上	60dB以上	65dB以上	70.5dB以上	65dB以上
S/N比	41dB以上	40dB以上	40dB以上	40dB以上	40dB以上	40.5dB以上	41.5dB以上
シャッター方式	グローバルシャッター	グローバルシャッター	グローバルシャッター	グローバルシャッター	ローリングシャッター	ローリングシャッター	ローリングシャッター
電源	DC9～24V もしくは PoE（クラス0）	DC12V もしくは PoE（クラス0）	DC12V もしくは PoE（クラス0）	DC9-24V もしくは PoE（クラス0）	DC12V もしくは PoE（クラス0）	DC12V もしくは PoE（クラス0）	DC12V もしくは PoE（クラス0）
消費電力	DC12V時定格 3.1 W	DC12V時定格 2.7 W	DC12V時定格 3.5 W	DC12V時定格 3.1 W	DC12V時定格 3.5 W	DC12V時定格 3.0 W	DC12V時定格 3.5W
サイズ／重量	29mm × 29mm × 53.68mm（コネクタ突起含まず）／約80g						44mm × 29mm × 59mm（コネクタ突起含まず）／約86g
マウント	Cマウント
インターフェース	GigE
対応OS	Windows 8、8.1、10、11
温度環境（周囲温度）	動作時 0～50°　保管時 -30～70°
認証	CE / FCC / RoHS

※1： Bayer 8bit時

ローリングシャッターとは「ライン露光順次読み出し」とも言います。
１～数ラインを１つのラインブロックにして、このラインブロック毎の露光を上から下に順番に行って１つの映像にします。
そのため動体・移動物を撮影する際に歪みが生じてしまいます。
ただし高画素でも安価です。

松電舎のGigEカメラは 3通りの使い方ができます。

ご希望の使い方をクリックしてください。

HALCON、LabVIEW等のマシンビジョンソフトウェアと組み合わせて使う（Windows）

プログラムの開発をする（Windows）

松電舎開発のプチソフトシリーズでカメラを使用する（Windows）

GigEカメラオススメポイント

1.軽量・小型のコンパクトサイズ

GigEカメラは
29mm × 29mm × 53.68mmの超小型サイズ！（コネクタ突起含まず）

2.産業用マシンビジョンシステム向けの国際的工業用カメラ規格 GigE Visionに準拠

GigE Visionとは？

産業用カメラ向けに自動画像化協会（AIA Automated Imaging Association）が管理する、イーサネット通信規格(IEEE802.3)を用いた画像処理向けカメラインターフェース規格です。

伝送速度	1Gbps
受信デバイス	PC搭載LAN、もしくはギガビットNIC（Network Interface Card）
ケーブル	Cat.6 銅線 100m 光ファイバ 5,000m
コネクタ	・銅線イーサネット・スクリュー固定付銅線イーサネット・イーサネット光ファイバケーブル
カメラ給電	イーサネットケーブル経由（PoE）もしくは外部から給電
その他の特徴	マルチカメラが可能

松電舎のGigEカメラは GigE Vision 1.2規格に準拠しています。

3.外部トリガー端子付

外部トリガー端子、ストロボ出力端子付
更に汎用I/O端子が標準装備！
システムが組みやすくなっております。

I/Oケーブルは別売です。

4.豊富なオプションをご用意！

固定焦点レンズ・ケーブル・その他オプションを多数取り揃えております。

固定焦点レンズはこちらから

松電舎 GigEカメラの使い方

HALCON、LabVIEW等のマシンビジョンソフトウェアの映像入力装置として使えます（Windows ）

松電舎の GigEカメラは国際的工業用カメラ規格 GigE Visionに準拠しており、各種マシンビジョンソフトウェアで使用できます

HALCON	MVTec Software社
LabVIEW ※LabViewには付属もしくは別売オプションの NI-IMAQdx が必要です。	National Instruments社
VisionPro	Cognex社
MIL（Matrox Imaging Library）	Matrox社
Adaptive Vision Studio	Future Processing社
MatLab	MathWorks社

※ お手持ちのバージョンでの動作確認等、カメラの貸し出しを是非ご利用ください。

自社プログラム開発が行えます。（Windows）

SDKが標準付属、サンプルコード付（python、VC++、C#、VB.NET、C++Builder）
SDKはカメラのドライバーに含まれます。

※SDKを使ったカメラ制御には、C言語の経験がある程度必要です。
Linux環境やOpenCVをご使用される方には産業用UVCカメラをお薦めしております。
プログラム開発を行う上でどのカメラを使用すれば良いかお悩みの方はお気軽にご相談ください。　

サンプルコード

また、システム設計段階での映像確認やプログラム作成時に各種パラメータ効果が確認できる、動作確認用Viewerソフトウェアが標準で付属しています。

GigEカメラ

プログラムはちょっと･･･という方でも安心！
弊社で製作を代行いたします。（有償）
下記バナーから詳細をご確認ください。

松電舎開発のプチソフトシリーズでカメラを使用する（Windows）

世の中のソフトは複雑すぎる！！
やりたい事だけの単機能ソフト　プチソフトシリーズ

トリガー信号で保存／一時停止が可能

トリガー撮影ソフトウェア
Hi TriggerF Light

詳細はこちらからご覧ください。
→Hi TriggerF Light

トリガー信号で保存／一時停止が可能

更に機能アップ！！

高機能トリガー撮影ソフトウェア
Hi TriggerF Pro

詳細はこちらからご覧ください。
→Hi TriggerF PRO

トリガー信号で保存／一時停止が可能
更に複数カメラで多重起動！

高機能トリガー撮影ソフトウェア（複数台版）
Hi TriggerF-Pro4

詳細はこちらからご覧ください。

→Hi TriggerF PRO4

1～4台までのカメラで同時撮影可能。

4画面表示
撮影ソフトウェア
Hi TriggerQ

詳細はこちらからご覧ください。

→Hi TriggerQ

4台以上にカメラを立ち上げたい場合はテクニカルサポートデスクまでお問い合わせください。
テクニカルサポートはこちら

圧縮（H.264形式）動画保存で長時間録画可能

長時間録画ソフトウェア
Hi TriggerREC

詳細はこちらからご覧ください。

→Hi TriggerREC

突発的な事象を確実に記録するソフトウェアです。パソコンのHDD/SSDに直接録画します。

設備監視ドライブレコーダー
Hi TriggerWatcher

詳細はこちらからご覧ください。

→Hi TriggerWatcher

計測するならこのソフト！焦点合成も可能です。

高機能画像処理計測ソフトウェア
MFShip

詳細はこちらからご覧ください。→MFShip

付属品

CD-ROM（ドライバ・SDK・取扱説明書PDFファイル）
三脚アダプタ
※カメラ用電源は別売です。製品詳細はこちらから。
5ｍ LANケーブル（CAT6）

仕様

全体仕様

型番: EG1200-B

GigEカメラ用電源

GigEカメラ用POE電源
ING-ADE3AT2（1ｍ）

●GigEカメラに給電するためのPOE電源
●ノートPCやスリムPCのようなグラバーボードが入らないパソコンに必須
●1mのLANケーブル付き
●カメラ1台接続用

GigE Visionフレームグラバボード（2ポート・POE電源付）
EG-IB2

●2つのギガビットイーサネットポート。
　カメラは2台まで接続できます。
●PoE+（Power Over Ethernet）に対応
　GigEカメラ(PoE対応)への電力供給が
　LANケーブル1本でOK
●9KB ジャンボフレームに対応
●PCI-Express × 4レーン
●ボードに供給する電源は必要ありません。
