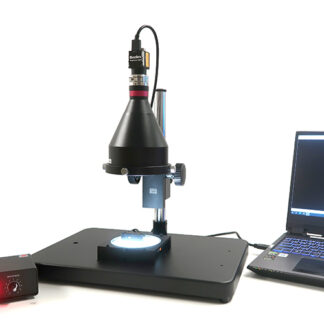

自動寸法検査機（テレセントリックレンズ） AT-Measure RT1

ここがポイント！

●両側テレセントリックレンズ採用で精度の高い自動画像寸法測定が可能！

●とにかく簡単！クリックするだけで画像中寸法を自動測定

パソコンは付属しません。

製品のお問い合わせ 028-3911-2006

視野範囲

※実際は透過照明なので、この様な映り方ではありません。


視野範囲　49.7mm×37.25mm

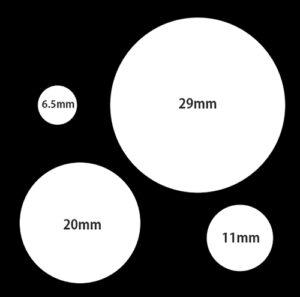

視野範囲の比較

とにかく簡単！

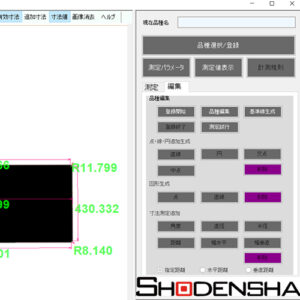

簡単設定

まずは対象物を置き、ワンクリックするだけで寸法測定候補を自動で仮測定。
その後、測定したい箇所を自由に編集・追加し、品種登録します。

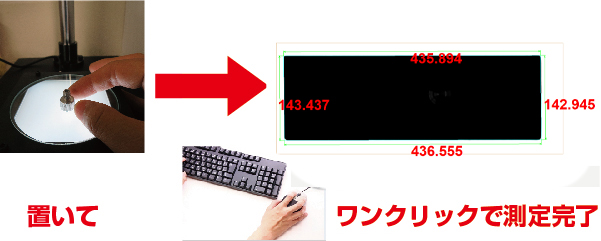

簡単に自動測定

対象物を置き、ワンクリックするだけ！
品種登録した箇所を自動寸法測定します。

簡単データ保存

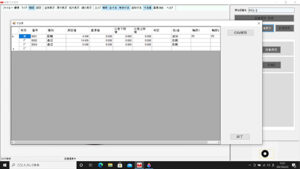

測定値をエクセルデータ形式で保存可能です。
静止画保存も可能です。

とにかく高精度

両側テレセントリックレンズ採用

両側テレセントリックレンズ採用で画像の歪みがなく、高精度な寸法測定を実現

※テレセントリックレンズ使用時とマクロレンズ使用時の比較


マクロレンズを使用	テレセントリックレンズを使用

マクロレンズを使用すると観察物を真上から撮影しても画面中央と端部の視差に歪みが見られます。
しかしテレセントリックレンズを使用すると画面中央と端部の視差による歪みが極めて小さく、観察物が画面上のどこに映し出されていても正確な画像情報が得られます。

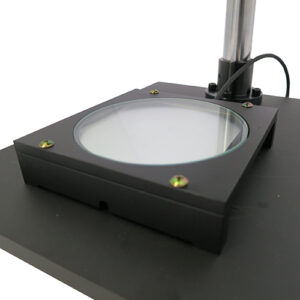

平行光透過照明採用

平行光透過照明採用で対象物への光の回り込みが少なく、輪郭が鮮明、エッジが強調され高精度な寸法測定を実現

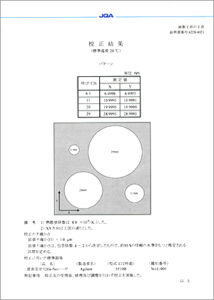

校正用ガラススケール付属

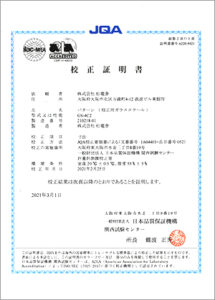

校正用ガラススケールには校正証明書を付属させることも可能です。（有償）

だから　高精度！！

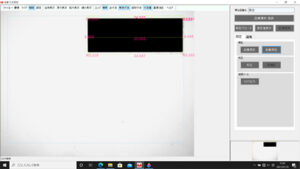

精度について

弊社テストでは、25mmのブロックゲージを使用し、
その1/1000である精度25μm以内に収まる高精度！

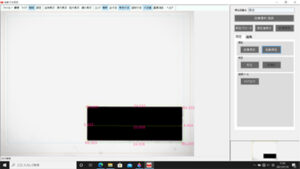

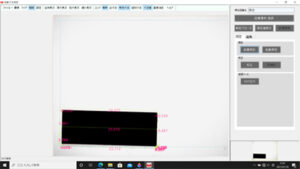

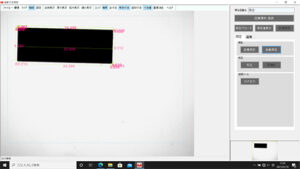

また画面内ならどこでも上記精度を実現しました。

その他機能

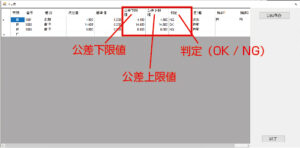

OK/NG判定できる

公差下限、公差上限を設定することでOK/NG判定ができます。
NGだった値は画像中の色を変更して表示できます。

ピンポイントデジタルズーム機能

マウスのホイールを回すことで、計測ポイントをクリックする際にマウスカーソルが指示している点を中心にして、デジタルズームにて拡大することが可能です。

仕様

全体仕様

型番: AT-Measure RT1

視野範囲: 49.7mm×37.25mm

付属物: 両側テレセントリックレンズ、500万画素USB3 Visionカメラ、平行光透過照明、専用スタンド、校正用ガラススケール、自動画像寸法測定ソフトAT-Measure
※パソコンは付属しません。

作動距離: 228mm

分解能: 0.02mm

被写界深度: 34.8mm

耐荷重: 2kg

寸法・重量: 210x255x420mm　約7kg

カメラ

画素数: 500万画素

動作環境

パソコンは付属しません。
別途下記スペックのパソコンをご準備下さい。

対応OS	Windows 8、8.1、10（64bit）
CPU	Intel Core i3以上
メモリ	8GB以上

更に便利に使うためのオプションフットスイッチ

フットスイッチ
AT-FS

・フットスイッチで簡単に検査開始できます。

マニュアル操作でいいならこちらのMFShipバージョン

マニュアル計測なら安価に！

多彩な計測機能・焦点合成も可能

寸法検査機
MF-Measure RT1

●計測アシスト（エッジ自動フィット）機能
●ピンポイントデジタルズーム機能
●お手軽！くるっとフォーカス合成機能
●校正用ガラススケール（GS-4SQ）が標準付属
●タイリング機能

●日本語・英語対応
