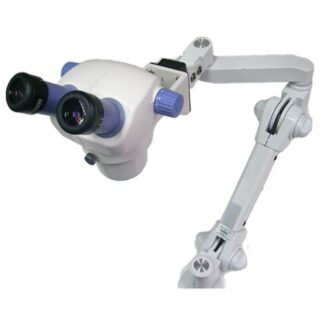

ズーム式実体顕微鏡（スムースアーム付） AFN-405

この驚きの価格でここまでできるか！？

わずらわしいロックなしのズーム式顕微鏡

●わずらわしいロックなし！スムーズ操作で作業効率アップ
●上下左右、角度自由自在アーム付の実体顕微鏡
●作動距離97mm
●接眼レンズはハイアイポイント対応
●7倍～30倍のズームレンズ

※照明はオプションとなります。

製品のお問い合わせ 028-3911-2006

わずらわしいロックはなし、スムーズ操作で作業効率ＵＰ！

	従来の顕微鏡アームは各関節にロックが付いていました。任意の位置に合わせるたびにこのロックを締める必要がありました。

	この機種には各関節にロックにありません。任意の位置で手を放すとその位置でピタッとアームが止まります。スムーズ操作で作業効率が格段にアップします。

米国特許取得！

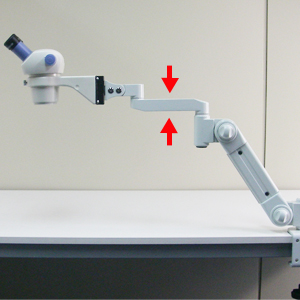

	AFN-405ではロックなしでも力学的バランスにより空間の任意の位置で静止します。（米国特許取得）水平ショートアーム部（矢印部）を手で持ち、角度を可変します。

	スーッと伸びてピタッと止まるクルッと回ってサッと収納快適動作が可能です！任意の位置にピタッと力学的に静止できます。

上下左右、角度自由自在のスムースアーム

	水平から上方向に90°、水平から下方向に30°、顕微鏡ヘッドを動かすことが可能です。

	各関節が回転します。

	アームは90°の位置から25°まで動かすことができます。

作業台のエッジに取付

クランプ（万力）で作業台の
エッジ等に取り付きます。
（クランプは標準装備）
最大締付幅：65mm

スムースアームの動作動画　

仕様

全体仕様

型番: AFN-405

倍率: 7倍-30倍

接眼レンズ: 0.7倍-3倍

対物レンズ: 10倍

視野数: 20

眼幅調整範囲: 52～75mm

鏡筒型式: 双眼ヘッド

傾斜角: 45°

重量: 5.5kg

観察距離: 97mm

高さ（収納時）: 560mm

耐荷重 ※力学的に必要な重さ: 1～4kg

便利なオプションのご紹介

倍率を下がりますが、作動距離を伸ばしたい時に便利な補助レンズ

0.5倍補助レンズ NSZ-0.5
0.75倍補助レンズ NSZ-0.75

補助レンズを取り付けることにより倍率を落とし、作動距離を伸ばすことができます。

0.5倍補助レンズ
倍率：3.5倍～15倍
作動距離：180mm

0.75倍補助レンズ
倍率：5.25倍～22.5倍
作動距離：120mm

補助レンズを使用した時の作動距離

もっと明るく観察したい際の専用オプション

LEDリング照明 GR10-N 対物レンズ先端に56灯LEDリング照明を取り付けます。

ダブルラインの56灯LED照明で手元を明るく照らします。

・調光可能・ダブルライン56灯LEDリング照明・拡散板付・100～240V対応で海外でも使用可能

粉塵などから対物レンズの保護に最適

AFN-405(W)用保護フィルター付アダプタ MC-500 無色透明の保護フィルター粉塵などからの保護に最適。 ※保護フィルターを取り付ける場合、補助レンズは使用できません。 LEDリング照明の取付は可能です。

対物レンズの先端に取り付けます

机や棚に万力を挟むスペースがない場合の専用オプション

【作業台・机に取付けるグロメット】

机取付用グロメット AFN-2522 机の天板や棚にΦ10mm程度の穴を開け、グロメットのネジ部を開けたΦ10mm穴に上から通して使います。


机に固定したグロメットにメインアームを差し込みます。

光学実験台に取り付けたい場合はこちら
【M6-25mmマトリクスの光学実験台用フランジ】

光学実験台取付用フランジ AFN-2050 M6-25mmマトリクスの光学実験台に取り付くようにねじ穴が開いています。

アームを棚に固定し、顕微鏡を下におろしたい時のオプション

【スムースピン】

スムースピン AFN-2105 スムースアームの水平アームの代わりに取り付けることで、取付棚より下方に顕微鏡を動かすことが可能になります。

机のエッジだけではなく棚にもスムースアームを設置できます。

使用時以外はコンパクトに折りたたむことが出来ます。

顕微鏡を棚に取り付けたい時の専用オプション

【壁取付用ブラケット】

AFNシリーズ用壁取付用ブラケット AFN-2512 壁面にスムースアームを直接取り付けるためのブラケットです。左のスムースピンと併称していただくと省スペースでスムースアームをお使いいただけます。

スムースピンとの併用で更に省スペースに！
